Aufbau eines 8619 multiCELL WM DC

Gerät ohne
Ethernet-
Erweiterungs-
modul
Gerät mit
Ethernet-
Erweiterungs-
modul

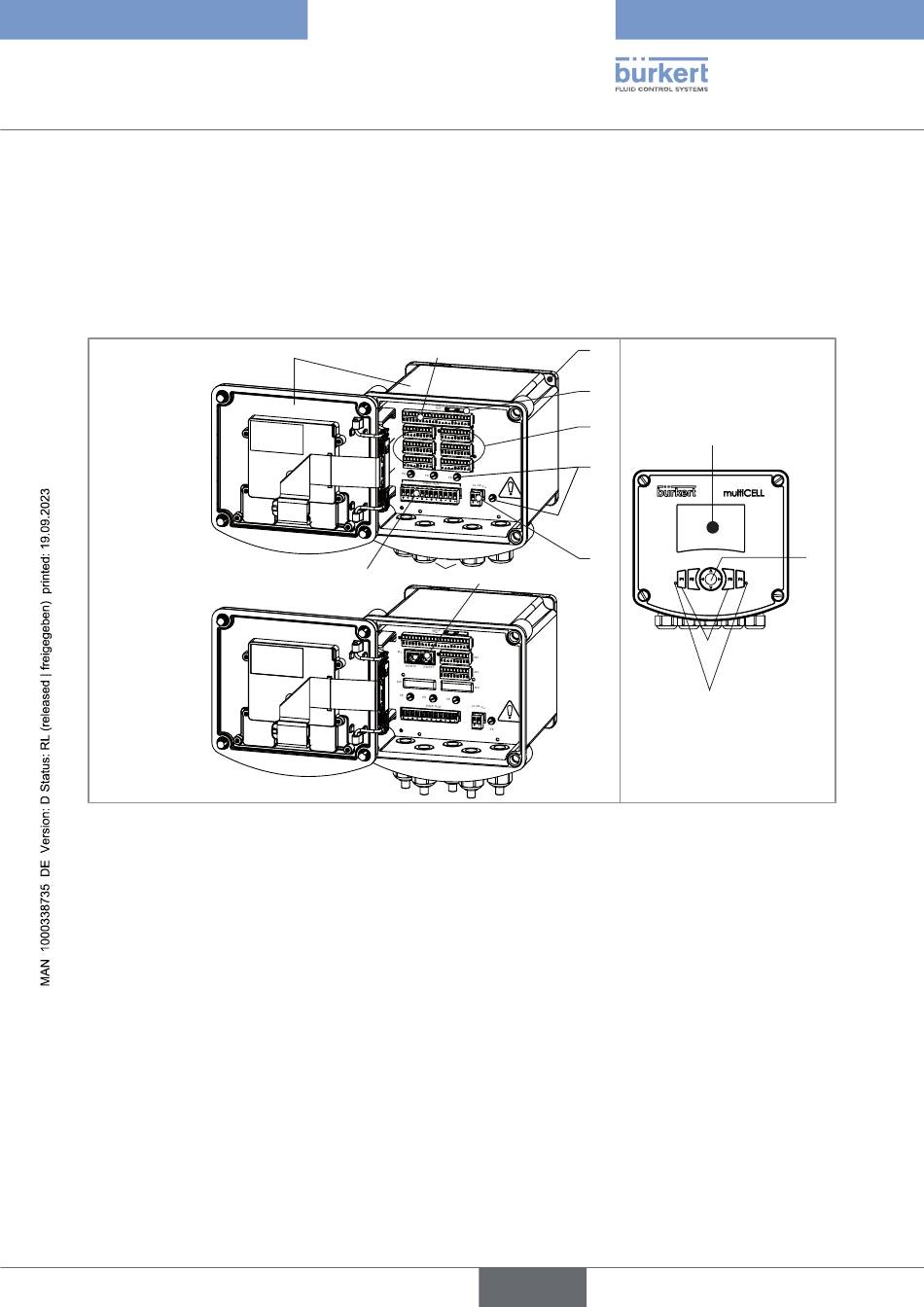

Abb. 2: Aufbau eines 8619 multiCELL WM DC
A: Wandmontagegehäuse; Deckel mit Dichtung, verschlossen mit 4 Schrauben; Display mit Navigations-
taste, dynamischen Tasten und LEDs
B: Hauptplatine (gekennzeichnet durch „M0" auf dem Schild) mit zwei digitalen Eingängen (gekennzeichnet
durch „DI", digitaler Eingang), zwei 4...20-mA-Stromausgängen (gekennzeichnet durch „AO", „Analog
Output" und zwei digitalen Ausgängen (gekennzeichnet durch „DO", „Digital Output")
C: Wandmontageplatte, abnehmbar
D: Speicherkartensteckplatz
E: 1 bis 6 Steckplätze (4 Steckplätze bei einer Ethernet-Version) für die Erweiterungsmodule
Mögliche Erweiterungsmodule:
• Modul mit hellgrauem Stecker zum Anschluss eines pH-Sensors oder Redoxpotentialsensors und/oder
eines Temperatursensors
• Modul mit grünem Stecker zum Anschluss eines Leitfähigkeitssensors und/oder eines Temperatursensors
• Modul mit schwarzem Stecker mit zwei 4...20-mA-Stromausgängen und zwei digitalen Ausgängen
• Modul mit orangefarbenem Stecker mit zwei analogen Eingängen und zwei digitalen Eingängen
Wenn ein Steckplatz nicht genutzt wird, verschließt eine Kappe die Öffnung.
