• Auswahl von Einheiten im Zusammenhang mit der PVC. Folgende Auswahlmöglichkeiten sind möglich:
- Eine arithmetische Funktion konfigurieren, welche die PVC und eine PV verwendet, die von
einem an das Gerät angeschlossenen Messsensor stammen. Dann der PVC die Einheit der PV
zuordnen. Siehe Kapitel 9.14.
- Eine PID-Funktion konfigurieren, welche die PVC und eine PV verwendet, die von einem an das
Gerät angeschlossenen Messsensor stammen. Dann der PVC die Einheit der PV zuordnen.
Siehe Kapitel 9.18.
TEXT: Wenn EINHEIT auf KUNDENSPEZIFISCH eingestellt ist, MAN. EINGABE wählen, um einen kunden-
spezifischen Text für die Einheit einzugeben, oder EINHEITENLISTE wählen, um eine Einheit auf der Liste
auszuwählen.
FORMAT: Wenn EINHEIT auf KUNDENSPEZIFISCH eingestellt ist, das Format der Prozessvariablen mit
unterschiedlicher Genauigkeit wählen (0 / 0,0 / 0,00 / 0,000).
9.14 Konfigurieren einer arithmetischen Funktion mit 2
Prozessvariablen
Folgende arithmetischen Funktionen sind möglich: Addition, Subtraktion, Multiplikation, Division,
Durchgang, Ablehnung, Abweichung.

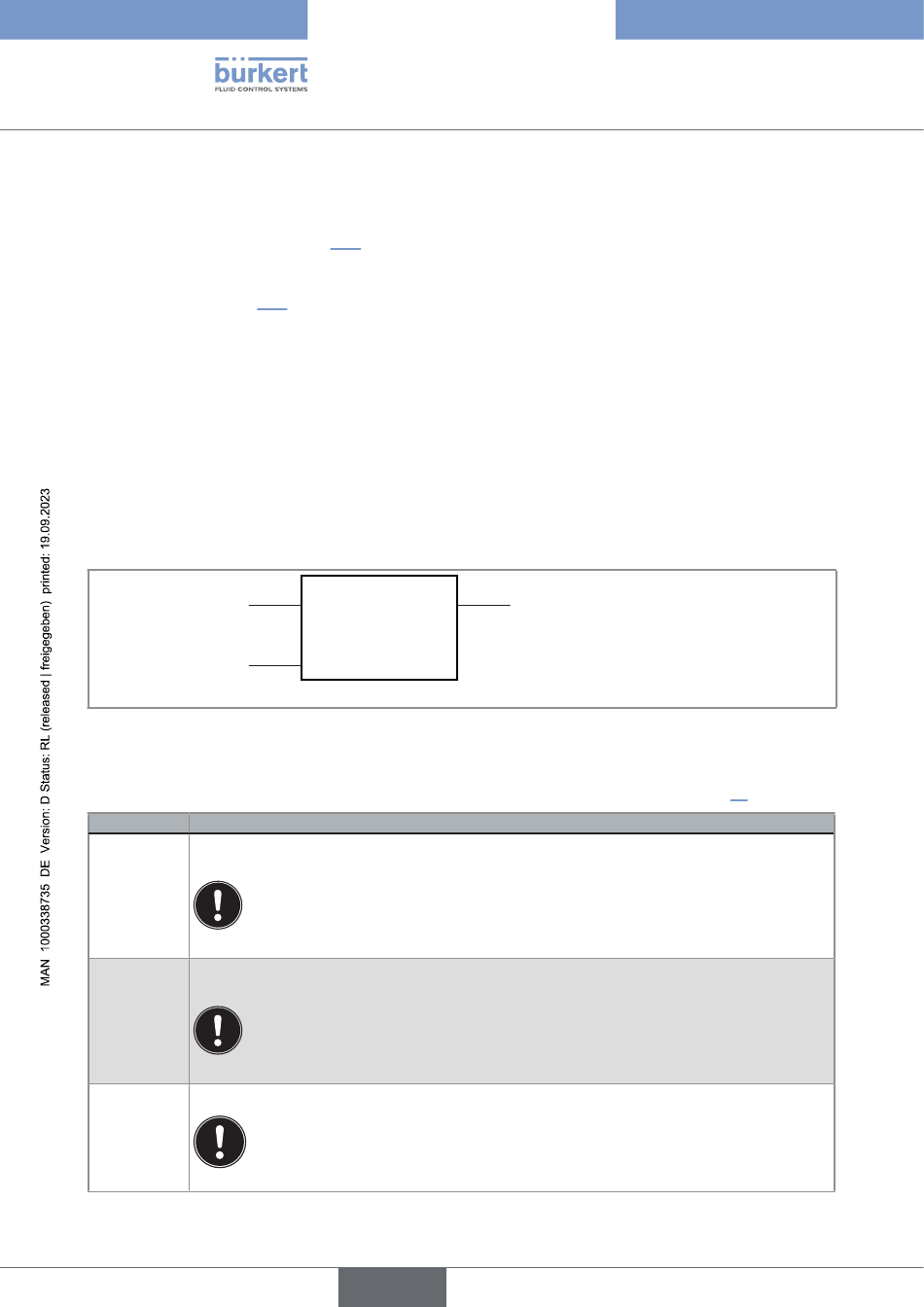

Abb. 57: Arithmetische Funktionen
A und B sind Prozessvariablen. Diese können sein: Konstanten, gemessene physikalische Parameter,
Ergebnisse anderer aktiver konfigurierter Funktionen, das vorherige Ergebnis derselben Funktion, vom
Benutzer eingegebene Werte (PVC), von einer SPS kommende Werte (PVN), ... (siehe Kapitel 15).
Funktion Vorgenommene Berechnung
Summe der 2 Prozessvariablen A und B.
A+B
und die zugehörige Einheit wählen.
Subtraktion zwischen den beiden Prozessvariablen A und B.
A-B
und die zugehörige Einheit wählen.
Multiplikation zwischen zwei Prozessvariablen, A und B.
A*B
stellen, dass die Einheit des Ergebnisses den Erwartungen entspricht.
90
A+B
A-B
A
A*B
A/B
(A/B)[%]
(1-A/B)[%]
B
(A/B-1)[%]
▶ Sicherstellen, dass alle Elemente die gleichen Einheiten haben.
▶ Wenn A oder B eine Konstante ist, zunächst die andere Prozessvariable erstellen
▶ Sicherstellen, dass alle Elemente die gleichen Einheiten haben.
▶ Wenn A oder B eine Konstante ist, zunächst die andere Prozessvariable erstellen
Die Elemente können unterschiedliche Einheiten haben. Es ist jedoch sicherzu-
deutsch
Typ 8619
Menü „Parameter"
Fx : A+B
A-B
A*B
A/B
(A/B)[%]
(1-A/B)[%]
(A/B-1)[%]
