10.10 Kalibrierung eines Analogeingangs, AI1 oder AI 2,
an 1 Punkt (Steigung): Beispiel mit dem Chlorsensor
Typ 8232
Mit dieser Funktion wird die Steigung der Geraden des Messsignals ermittelt.
Siehe Kapitel 8.10 zum Zugriff auf das Menü „Kalibrierung".
→ Den Chlorsensor im Prozess unter Beachtung der zugehörigen Betriebsanleitung installieren.
→ Den Chlorsensor an einen Analogeingang AI1 oder AI2 anschließen.
Kalibrierung Mx:Eingänge
1)
Eine Warn-/Fehlermeldung signalisiert eine Steigung < 25 % oder > 400 %.
• Den Elektrolyten und/oder die Membran austauschen.

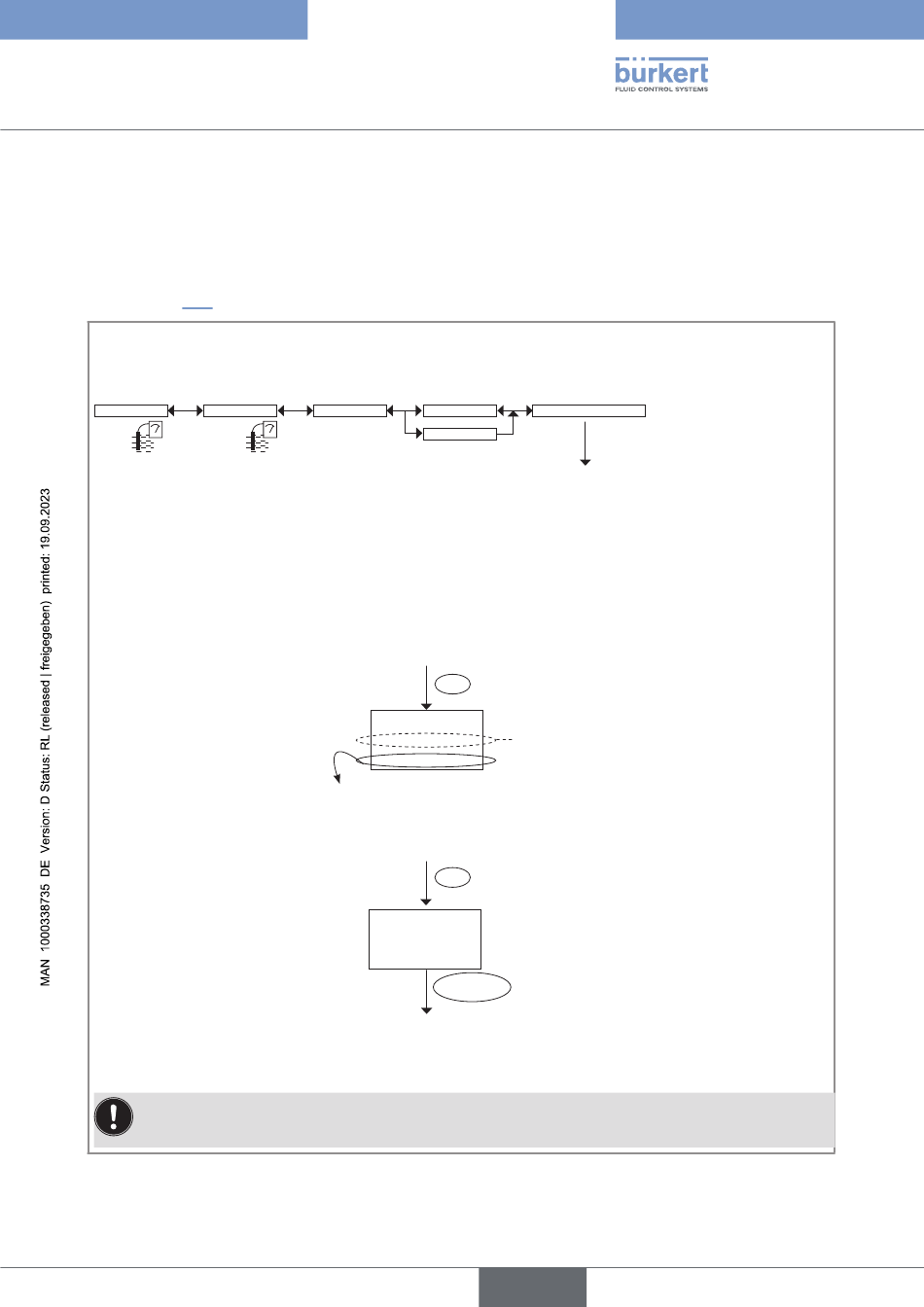

Abb. 99: Beispiel für die Kalibrierung eines Analogeingangs in Bezug auf den Chlorgehalt, der von einem Instrument
mit einem 4...20 mA-Ausgang gemessen wird.
AI1/AI2 Modus:Allgemein
Modus:Chlor
→ Die 1-Punkt-Kalibrierungsfunktion aktivieren: Das Gerät spei-
chert den aktuellen Wert am Analogeingang.
→ Das Gerät zeigt den gemessenen Chlorwert an.
→ Eine Probe der zu messenden Lösung nehmen.
→ Mit der DPD1-Methode die Chlorkonzentration der Probe
bestimmen.
OK
1. Punkt
4,50 ppm
5,00 ppm
→ Den Wert der Chlorkonzentration der Probe eingeben, der mit
der DPD1-Methode ermittelt wurde.
OK
Kalibrierungsergebnis
Steigung:0,876 mA/
ppm
SPEI-
CHERN
Das Gerät ordnet die berechnete Steigung dem ausgewählten
analogen Eingangssignal zu 1)
PV Steigungskalibrierung
Lösung gemessener Wert.
