Variable für langsame Prozesse verwenden. Einen Wert von 0,0...9999 Sekunden eingeben (Standardwert:
0,0 s
Wenn das System instabil wird, ist der Wert „TV" zu hoch eingestellt und muss möglichst schnell
reduziert werden.
X0: Den Arbeitspunkt der Ausgabe eingeben (0...100 %).
LIM- und LIM+: Einige Antriebe (proportionale Magnetventile) arbeiten in einem reduzierten Bereich (zum
Beispiel 40...80 %). Die Parameter „Lim-" und „Lim+" ermöglichen eine Zuordnung zwischen dem Arbeits-
bereich des Aktors und dem des Geräts: siehe Kapitel Abb. 77.
STATUS OFF: Bei der Konfiguration der Skalierung des Ausgangs mit den Parametern „Lim-" und „Lim+"
wird mit dem Parameter „STATUS OFF" die Ausgangseinstellung auf 0 % bzw. 100 % gewährleistet, um zu
verhindern, dass ein permanenter Befehl an den Antriebsklemmen anliegt.
d. h. ein proportionales Magnetventil, das zwischen einem Befehl von 40 % und 80 % arbeitet.
Dann die Parameter „Lim-" = 40 % und „Lim+" = 80 % einstellen.
Wenn „Status OFF" = 2 %, dann ∆ = 2 % x (80 – 40) = 0,8 %
Wenn die tatsächliche Ausgabe daher unter 40 + 0,8 = 40,8 % liegt, schaltet der Befehl auf 0 % um, und
wenn die tatsächliche Ausgabe über 80 – 0,8 = 79,2 % liegt, wechselt der Befehl auf 100 %.
Lim+ = 80%
Lim- = 40%

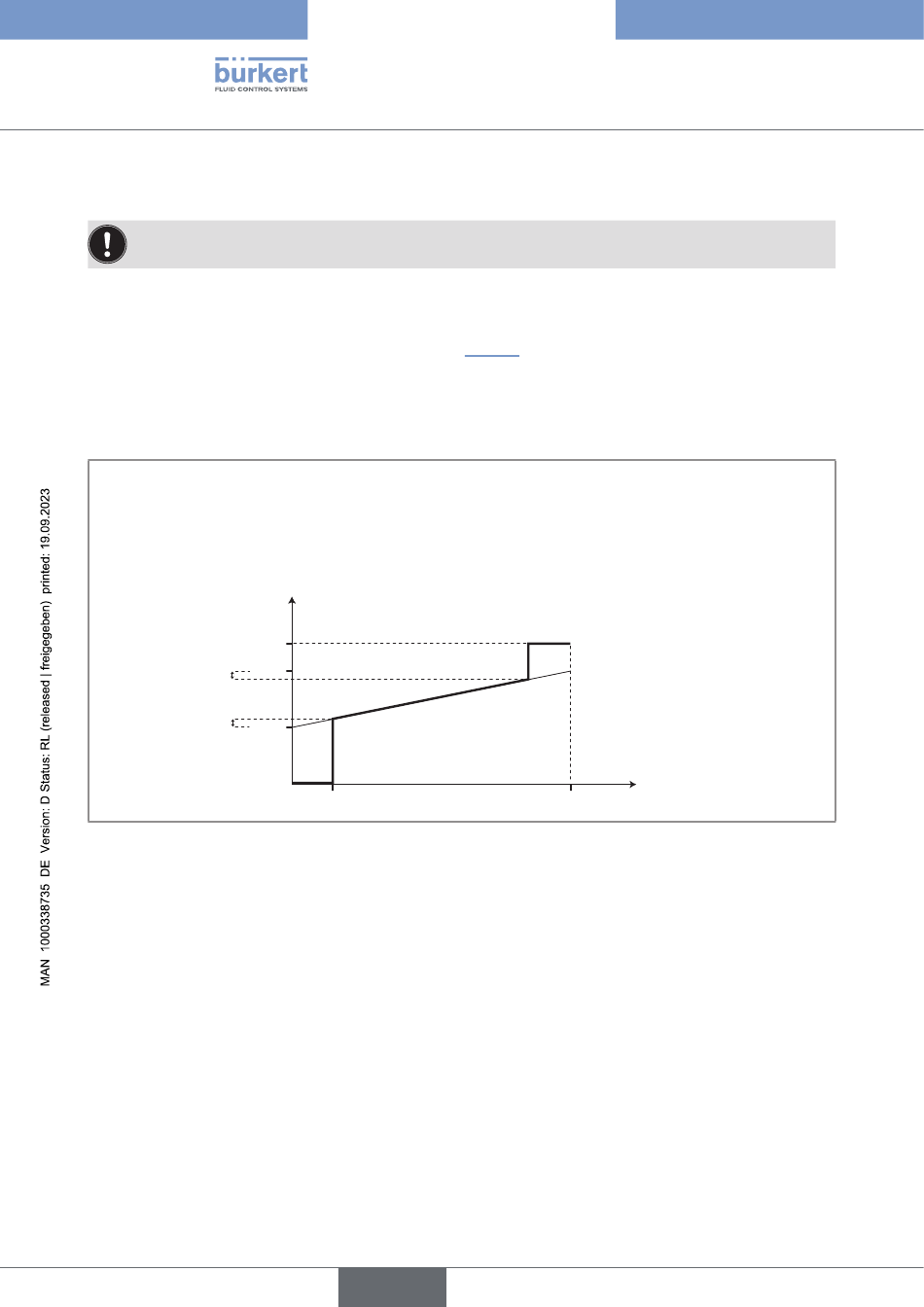

Abb. 77: Beispiel für die Parametereinstellung „Lim-", „Lim+" und „state off".
120
∆ = „state off" x („Lim+" - „Lim-")
Fx: (CMD)
100%
80%
∆
∆
40%
0%
deutsch
Typ 8619
Menü „Parameter"
Berechneter theoretischer
100% Ausgang
