9
PNEUMATISCHER ANSCHLUSS
9.1
Anschluss von Geräten für den
Ex-Bereich
Beim Anschluss im explosionsgefährdeten Bereich muss die den
Ex-Geräten beiliegende „Zusatzinformation für den Einsatz im
Ex-Bereich" beachtet werden.
9.2
Sicherheitshinweise
GEFAHR!
Verletzungsgefahr durch hohen Druck in Anlage/Gerät.
▶ Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und
Leitungen entlüften/entleeren.
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Installation.
▶ Die Installation darf nur autorisiertes Fachpersonal mit geeig-
netem Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf.
▶ Anlage gegen unbeabsichtigtes Betätigen sichern.
▶ Nach der Installation einen kontrollierten Wiederanlauf
gewährleisten.
62

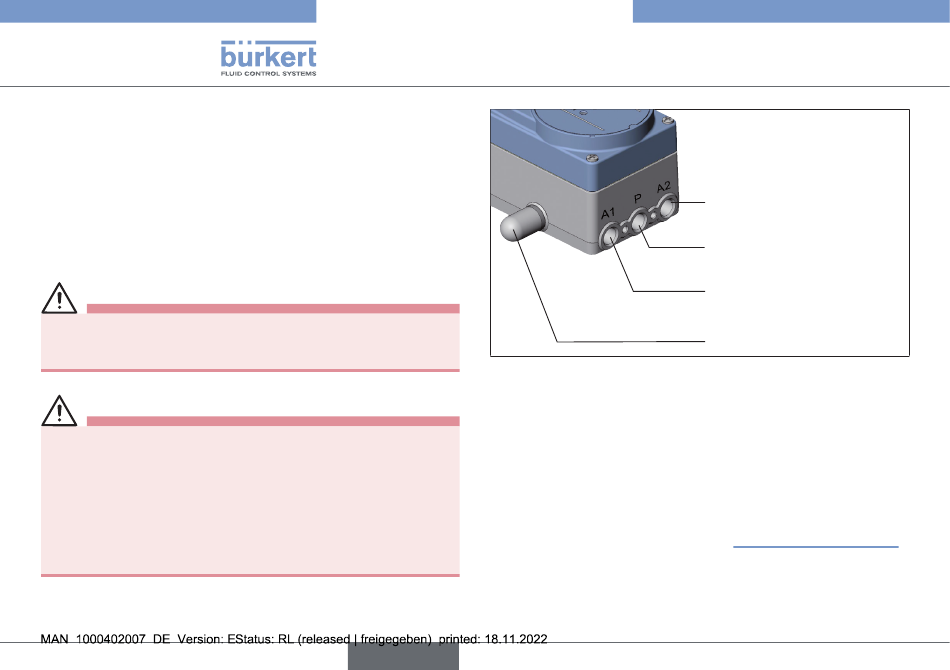

Bild 17: Pneumatische Installation / Lage der Anschlüsse
Vorgehensweise:
→ Versorgungsdruck (1,4...7 bar) an den Druckversorgungsan-
schluss P anlegen.
Bei einfachwirkenden Antrieben (Steuerfunktion A und B):
→ Einen Arbeitsanschluss (A1 oder A2, je nach gewünschter
Sicherheitsendlagen) mit der Kammer des einfachwirkenden
Antriebs verbinden.
Sicherheitsendlagen siehe Kapitel „9.3 Sicherheitsendlagen".
→ Nicht benötigten Arbeitsanschluss mit einem Verschluss-
stopfen verschließen.
deutsch
Typ 8791 REV.2
Pneumatischer Anschluss
Arbeitsanschluss 2
(Anschluss: A2)
Druckversorgungsanschluss
1,4...7 bar (Anschluss: P)
Arbeitsanschluss 1
(Anschluss: A1)
Entlüftungsanschluss
