Farbe der Leiter
2 P+ Braun
3 P- Weiß
7 SE Grau
8 TS Schwarz
9 TS Blau

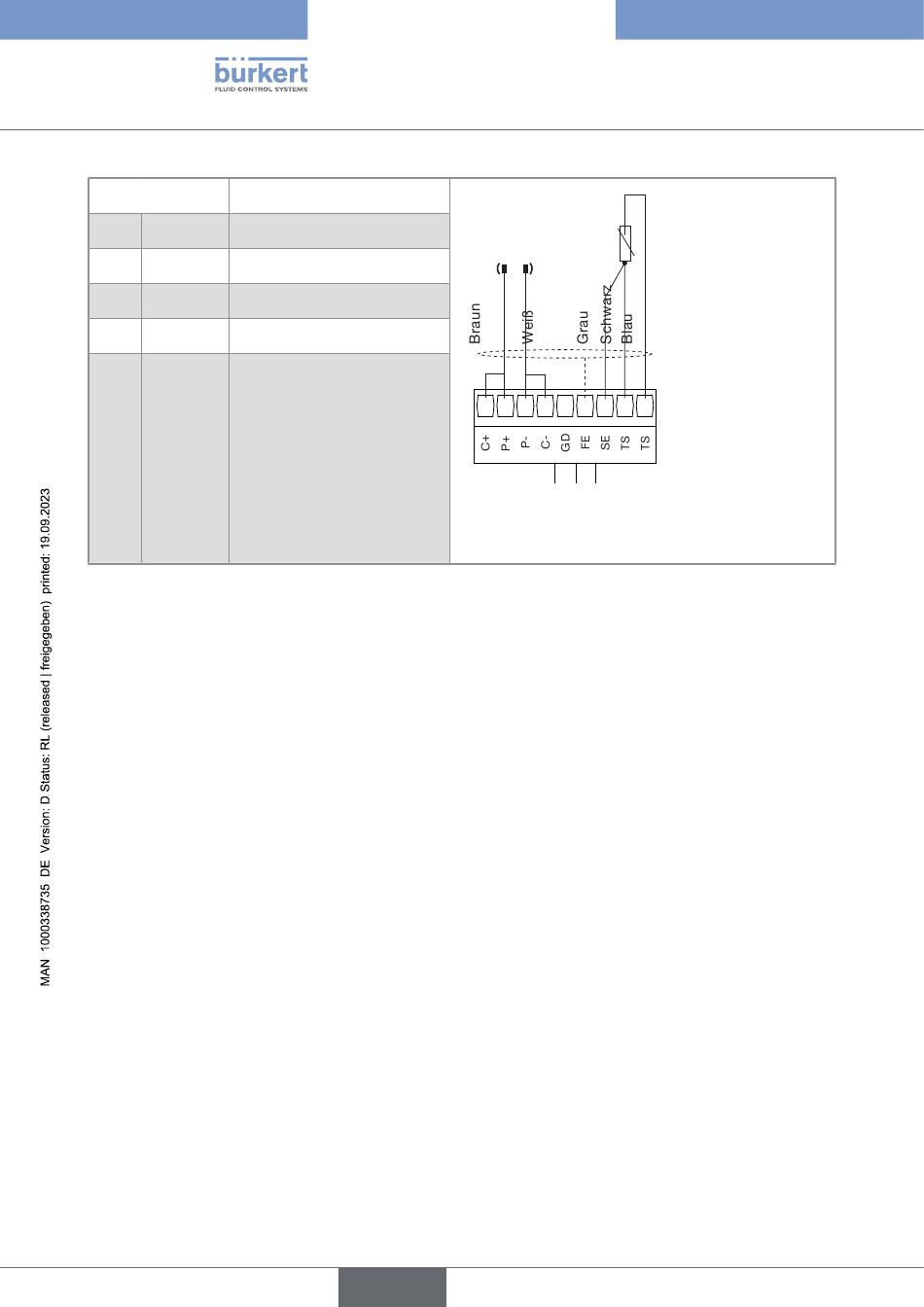

Abb. 46: Verdrahtung eines Leitfähigkeitssensors Typ 8221 mit 5-poligem M12-Stecker und einem separaten
Pt1000-Temperatursensor
68
Signalbeschreibung
Potentialelektrode (High End)
Potentialelektrode (Low End)
Pt1000
Pt1000
Pt1000
deutsch
Typ 8619
Installation und Verdrahtung
Temperatursensor Pt1000
1)
1 2 3 4 5 6 7 8 9
Abnehmbare
Schraubklemmen,
9 Positionen, grün
1) Bei Umgebungen mit starken
elektromagnetischen Störungen
wird eine separate Erdung
des Kabelschirms am FE-Pin
über einen 1 µF-Kondensator
empfohlen
FE = Funktionserde
