Typ 8619
Menü „Parameter"
ZEILE1 BIS ZEILE4: Einstellen der Parameter für die in einer kundenspezifischen „Ux"-Ansicht angezeigten
Werte (1, 2 oder 4):
- PV: Den digitalen Eingang, den analogen Ausgang, den physikalischen Parameter, den vom Benutzer
eingegebenen Wert (PVC) oder den von einer SPS kommenden Wert (PVN) auswählen, der in der in dieser
kundenspezifischen Ansicht ausgewählten Zeile angezeigt werden soll. Die verfügbaren Optionen hängen
von den verbauten Modulen ab.
Einer der „PVs" im Leitfähigkeitsmodul, die für die kundenspezifischen „Ux"-Ansichten ver-
fügbar sind, ist „USP" (siehe Kapitel 9.29).
- EINHEIT: Den digitalen Eingang, den digitalen Eingang, den physikalischen Parameter, den vom
Benutzer eingegebenen Wert (PVC) oder den von einer SPS kommenden Wert (PVN) auswählen, der in
der in dieser kundenspezifischen Ansicht ausgewählten Zeile angezeigt werden soll.
- FILTER: Den Dämpfungsgrad für das Messsignal am digitalen Eingang, am analogen Ausgang,
den physikalischen Parameter, einen vom Benutzer eingegebenen Wert (PVC) oder einen von einer
SPS kommenden Wert (PVN) wählen, der in der ausgewählten Zeile angezeigt wird. Es werden drei
Dämpfungsstufen vorgeschlagen: „langsam" (langsame Filterung hat einen hohen Dämpfungseffekt),
„schnell" (schnelle Filterung) oder „keine" (keine Filterung)

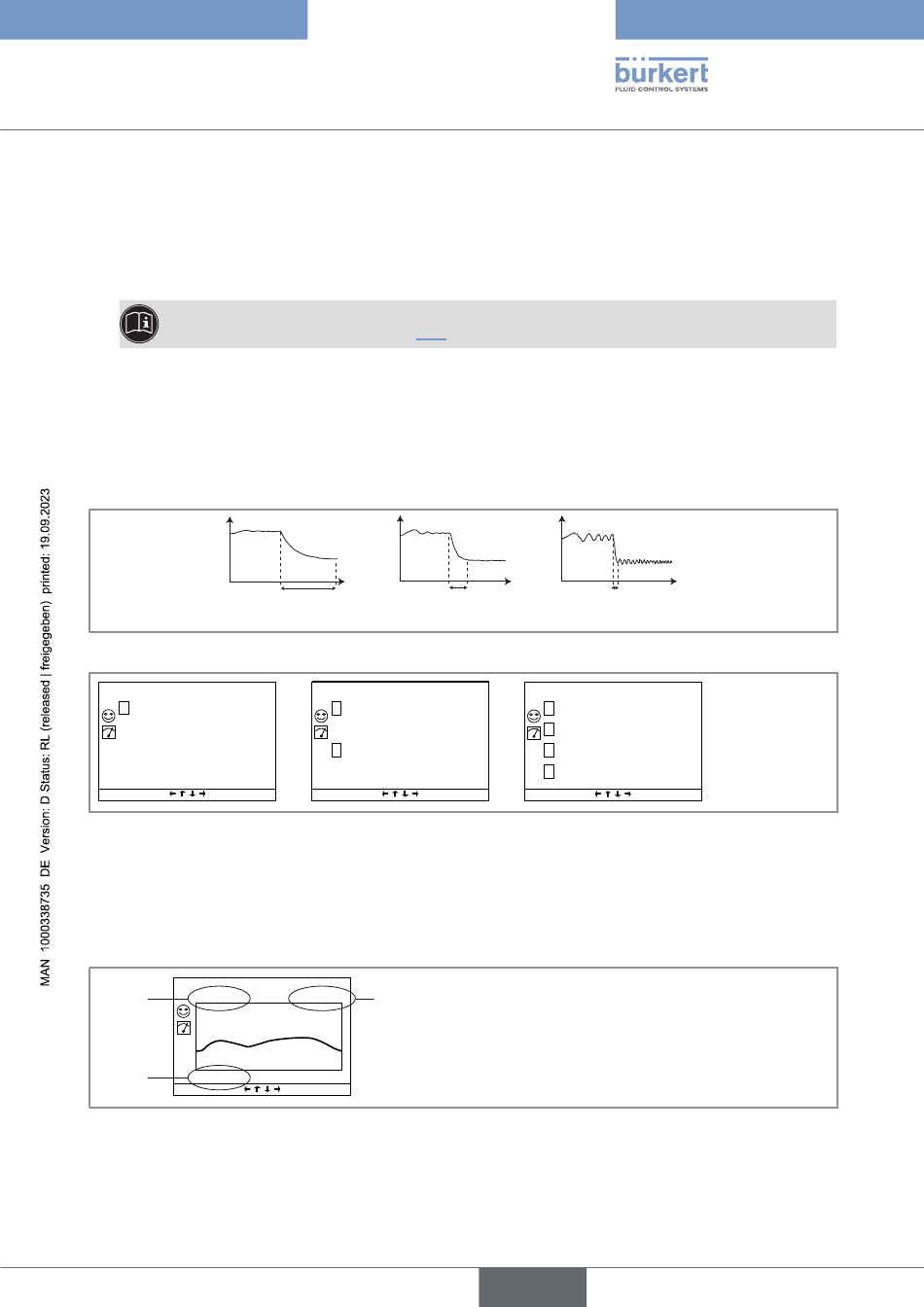

Filter „Langsam"
Abb. 53: Filterkurven
13:40
U1:PH 29/06/2010
7 pH
1
MENUE
Abb. 54: Beispiele für kundenspezifische Ansichten mit 1, 2 und 4 Zeilen
ZEILE: Die Parameter für das Diagramm festlegen, das in einer kundenspezifischen „Ux"-Ansicht angezeigt
wird:
- PERIODE: Den Aktualisierungszeitraum des Diagramms in Sekunden eingeben.
- Y MIN: Den Mindestwert auf der vertikalen Achse für die ausgewählte PV eingeben.
- Y MAX: Den Maximalwert auf der vertikalen Achse für die ausgewählte PV eingeben.
U1:PROCESS1 29/06/2010
Ymax ±100,0°C
Ymin
±15.00°C
MENUE
Abb. 55: Beispiel für eine kundenspezifische Ansicht eines Diagramms
t
30 s 6 s
Filter „Schnell"
U2:PH_COND 29/06/2010
13:40
7 pH
2 2
1 S/cm
3
3
MENUE
13:40
±32.00°C
Messwert des Prozessparameters
t
150 ms
Filter „Kein"
U3:PROCESS1 29/06/2010
13:40
1 7 pH
1 S/cm
3
205 l/min
0
1 ±43 °C
MENUE
deutsch
t
