Typ 8619
Menü „Parameter"
9.21
Das Ereignis „System switch" konfigurieren.
Mit dem Ereignis „System switch" kann das Ergebnis einer Funktion über das Menü „CMD SICHERHEIT"
dieser Funktion erzwungen werden. Die Ausgänge der Funktion schalten automatisch auf die im Menü
„CMD Sicherheit" der jeweiligen Funktion eingestellten Werte, wenn das Ereignis „System switch" auf „EIN"
steht.
Prozesseingang

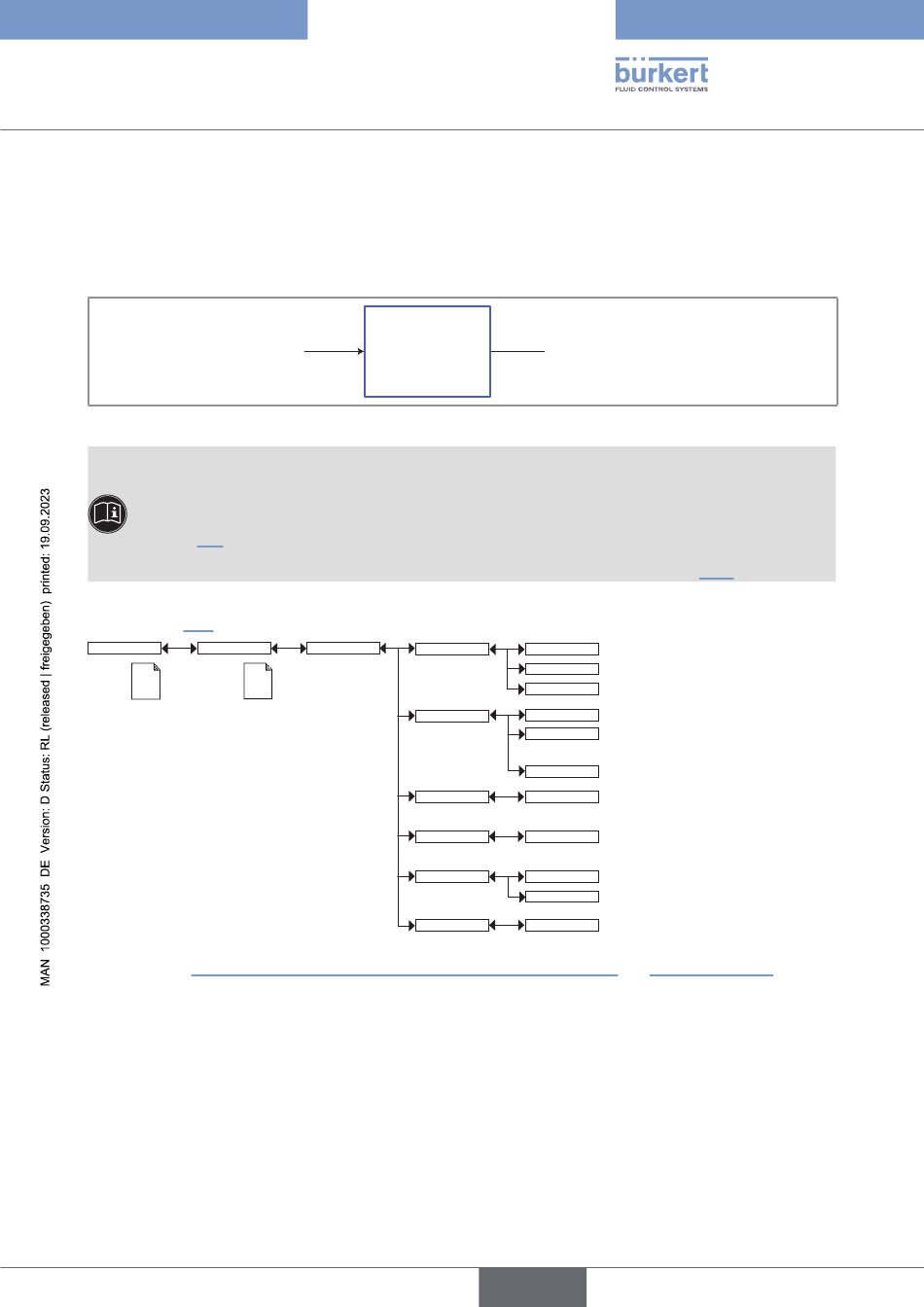

Abb. 85: Ereignis „System switch"
Nachdem das Ereignis „System switch" konfiguriert und aktiviert wurde, steht es in der Liste der Pro-
zessvariablen auf der Platine „M0:Haupt" zur Verfügung. Diese Liste wird in den Konfigurations- und
Datenprotokollierungsmenüs der Benutzeransicht angezeigt, um:
• Das Ereignis „System switch" in einer der kundenspezifischen „Ux"-Ansichten anzeigen: siehe
Kapitel 9.9.
• Die Werte für den „System switch" mit dem Datenlogger erfassen: siehe Kapitel 9.22.
Siehe Kapitel 8.10 für den Zugriff auf das Menü „Parameter".
Parameter
Funktionen
This is
This is
when the
when the
device is be-
device is be-
ing parame-
ing parame-
tered............
tered............
....................
....................
1) D as Auswahlangebot ist von den vorhandenen Modulen und/oder aktivierten Optionen abhängig.
Siehe Kapitel 9.5 Aufrufen und/oder Aktivieren der verfügbaren Software-Optionen und 15 Prozessvariablen.
2) Diese Funktionen sind nur vorhanden, wenn "„Modus" ≠ EIN/AUS"
MODUS: Den Schaltmodus auswählen: „EIN/AUS", „Hysterese" oder „Fenster".
9.21.1

Einstellung im Ein/Aus-Betrieb

PV: Einen Prozesseingang mit zwei Zuständen (ON oder OFF) in Verbindung mit dem Ereignis „System
switch" wählen.
INVERT: Invertiert das Ereignis oder nicht.
VERZÖGERUNG: Den Wert der Zeitüberschreitung vor dem Umschalten wählen.
Ein/Aus
Hysterese
(PV)
Fenster
System switch
Modus:
PV
Unten:
2)
Oben:
2)
Invert.:
Verzögerung:
Ereignis „System switch"
Ein/Aus
Hysterese
Fenster
M0:HAUPT
M1:
...
1)
Mx:
EINGABE
EINGABE
Nein
Ja
EINGABE
deutsch
129
