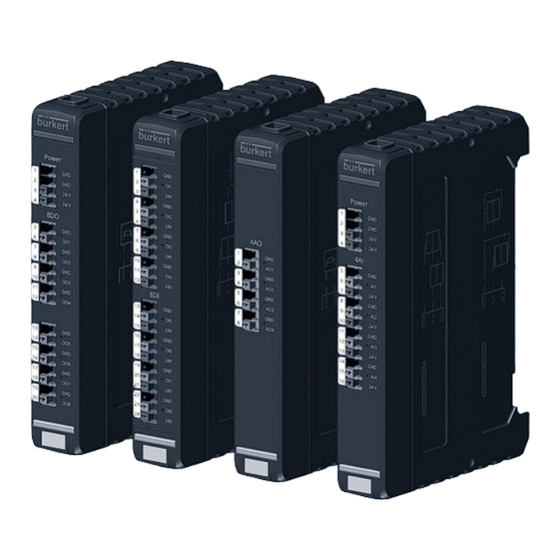

bürkert ME44 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für ME44:
- Bedienungsanleitung (98 Seiten) ,
- Kurzanleitung (14 Seiten) ,
- Schnellstartanleitung (41 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für bürkert ME44
Inhaltszusammenfassung für bürkert ME44
- Seite 1 Typ ME44 I/O-Modul 4AI-Modul 4AO-Modul 8DI-Modul 8DO-Modul Bedienungsanleitung...
- Seite 2 Technische Änderungen vorbehalten. © Bürkert Werke GmbH & Co. KG, 2018-2020 Operating Instructions 2005/00_EU-ML_00815355 / Original DE...
-
Seite 3: Inhaltsverzeichnis
Typ ME44 I/O-Modul Typ ME44 nhalt DIE BEDIENUNGSANLEITUNG ......................6 Darstellungsmittel ........................6 1.2 Begriffsdefinitionen ........................6 BESTIMMUNGSGEMÄSSER GEBRAUCH ....................7 GRUNDLEGENDE SICHERHEITSHINWEISE ..................8 ALLGEMEINE HINWEISE ........................9 4.1 Kontaktadresse ..........................9 Gewährleistung ..........................9 4.3 Informationen im Internet ......................9 PRODUKTBESCHREIBUNG ........................10 5.1 Mögliche Kombinationen ......................10 TECHNISCHE DATEN ...........................11 6.1 Konformität ..........................11 6.2... - Seite 4 13.1 Menüs im Konfigurationsbereich AO1 bis AO4 ................47 INBETRIEBNAHME 8DI-MODUL ......................48 14.1 Grundeinstellung der digitalen Eingänge ..................48 WEITERE EINSTELLUNGEN 8DI-MODUL ...................50 15.1 Menüs und Einstellmöglichkeiten im Konfigurationsbereich Eingänge ........50 15.2 Menüs und Einstellmöglichkeiten im Konfigurationsbereich Allgemeine Einstellungen ..51 INBETRIEBNAHME 8DO-MODUL......................56 16.1 Grundeinstellungen der digitalen Ausgänge ................56 16.2 Parametrieren des digitalen Ausgangs für Betriebsart On-Off ..........59 16.3 Parametrieren des digitalen Ausgangs für Betriebsart Schwellenwert ........61 16.4 Parametrieren des digitalen Ausgangs für Betriebsart PWM ..........65 16.5 Parametrieren des digitalen Ausgangs für Betriebsart PFM ...........69 WARTUNG ............................72 17.1 Tausch des I/O-Moduls Typ ME44 ....................72 17.2 Backplane tauschen ........................75 deutsch...
- Seite 5 Typ ME44 ERSATZTEILE UND ZUBEHÖR ......................82 DEMONTAGE ............................83 VERPACKUNG, TRANSPORT ......................84 LAGERUNG ............................84 ENTSORGUNG .............................84 deutsch...
-
Seite 6: I/O-Modul Typ Me44
Markiert eine Anweisung zur Vermeidung einer Gefahr. Markiert einen Arbeitsschritt, den Sie ausführen müssen. Markiert ein Resultat. MENUE Darstellung für Software-Oberflächentexte. Begriffsdefinitionen Begriff steht in dieser Anleitung stellvertretend für Gerät, I/O-Modul I/O-Modul Typ ME44 büS Bürkert Systembus, ein von Bürkert entwickelter, auf dem CANopen- Protokoll basierender Kommunikationsbus deutsch... -
Seite 7: Bestimmungsgemässer Gebrauch
Typ ME44 Bestimmungsgemäßer Gebrauch BESTIMMUNGSGEMÄSSER GEBRAUCH Das I/O-Modul Typ ME44 sammelt, wandelt und vergleicht physikalische Messdaten externer Sen- soren oder erhält über die büS-Schnittstelle Schaltbefehle von büS-Teilnehmern. Diese Messdaten oder Schaltbefehle werden über die büS-Schnittstelle an externe Aktoren oder büS-Teilnehmer weitergegeben. ▶ Gerät in einen geeigneten Schaltschrank oder ein geeignetes Gehäuse installieren. Der Schaltschrank oder das Gehäuse muss mindestens in Schutzart IP54 ausgeführt sein. ▶ Gerät nur bestimmungsgemäß einsetzen. Bei nicht bestimmungsgemäßem Einsatz des Geräts können Gefahren für Personen, Anlagen in der Umgebung und die Umwelt entstehen. -
Seite 8: Grundlegende Sicherheitshinweise
Typ ME44 Grundlegende Sicherheitshinweise GRUNDLEGENDE SICHERHEITSHINWEISE Diese Sicherheitshinweise berücksichtigen keine bei Montage, Betrieb und Wartung auftretenden Zufälle und Ereignisse. Der Betreiber ist dafür verantwortlich, dass die ortsbezogenen Sicherheitsbestimmungen, auch in Bezug auf das Personal, eingehalten werden. Allgemeine Gefahrensituationen. Zum Schutz vor Verletzungen beachten: ▶... -
Seite 9: Allgemeine Hinweise
Typ ME44 Allgemeine Hinweise ALLGEMEINE HINWEISE Kontaktadresse Deutschland Bürkert Fluid Control Systems Sales Center Christian-Bürkert-Str. 13-17 D-74653 Ingelfingen Tel. + 49 (0) 7940 - 10-91 111 Fax + 49 (0) 7940 - 10-91 448 E-mail: info@burkert.com International Im Internet unter: www.burkert.com... -
Seite 10: Produktbeschreibung
• 8DO-Modul mit 8 digitalen Ausgängen Mögliche Kombinationen Das I/O-Modul Typ ME44 kann nur als Teil eines Systems in Kombination mit weiteren Modulen betrieben werden. Für die Zusammenstellung eines aus mehreren Modulen bestehenden Systems wenden Sie sich an Ihre Bürkert Vertriebsniederlassung. -
Seite 11: Technische Daten
▶ Gerät nicht außerhalb des zulässigen Temperaturbereichs einsetzen. Zulässige Umgebungstemperatur: -20 °C...+60 °C Einsatzhöhe: bis 2000 m über Meereshöhe Mechanische Daten Abmessungen I/O-Modul Typ ME44 Backplane Typ BPX3 30,6 75,5 82,6 Bild 2: Abmessungen I/O-Modul Typ ME44 und Backplane Typ BPX3 Gehäusematerial Typ ME44: Polycarbonat deutsch... -
Seite 12: Beschreibung Typschild Und Gerätebeschriftung
Typ ME44 Technische Daten Beschreibung Typschild und Gerätebeschriftung Bestellnummer UL-Kennzeichen ME44 | ID: 00354316 S/N: 6118 | W08MN Proc. Cont. Eq. E238179 Herstellcode Seriennummer Versorgungsspannung Nennleistung CE-Kennzeichen Schutzart Made in Germany IP20 74563 Ingelfingen : -20 °C...+60 °C Umgebungstemperatur QR-Code (Link für weitere Informationen zum Gerät) Bild 3: Beschreibung Typschild und Gerätebeschriftung (Beispiel) -
Seite 13: Elektrische Eigenschaften Der Eingänge Und Ausgänge
Typ ME44 Technische Daten 6.6.1 Elektrische Eigenschaften der Eingänge und Ausgänge 4AI-Modul Elektrische Stromeingang oder Spannungseingang Ausführung Konfigurierbarer Eingang (AI als DI) AI auch als DI nutzbar (Konfiguration über Software Bürkert Communicator) • 0...20 mA Betriebsart • 4...20 mA • 0...10 V •... -
Seite 14: Diagnoseeigenschaften Der Eingänge Und Ausgänge
Typ ME44 Technische Daten 8DI-Modul Elektrische 2-Leiter Sensor, 3-Leiter Sensor, mechanische Endschalter (alle Eingänge können Ausführung als Frequenzeingänge konfiguriert werden) Schaltschwelle VOFF = 0…5 V VON = 10…30 V Eingangsstrom für Max. 5,7 mA VON, typ. 24 V Eingangstyp Type1 und Type3 nach IEX 61131-2 Anzahl Frequenzeingänge... - Seite 15 Typ ME44 Technische Daten 8DO-Modul: Digitalausgang Kurzschlusserkennung bei externer Versorgung aller drei Eingänge (kanalweise) Überlasterkennung > 2 A bei interner Versorgung eines Kanals (über die Backplane gespeist) (modulweise) Tabelle 8: Diagnoseeigenschaften 8DO-Modul, digitaler Ausgang Werkseinstellung für elektrische Untergrenzen und Obergrenzen bei 4AI/4AO-Modul Art des Eingangssignals Elektrische Untergrenze Elektrische Obergrenze 0...20mA 0 mA 21 mA 4...20mA...
-
Seite 16: Installation
Typ ME44 Installation INSTALLATION ACHTUNG! ▶ Die Installation darf nur geschultes Fachpersonal mit geeignetem Werkzeug durchführen. Feldbus-Gateway an Backplane montieren Backplane BPX3 Feldbus-Gateway Backplane BPX3 mit montiertem Feldbus-Gateway Erweiterungs- stecker Innensechskantschraube M4 Bild 4: Feldbus-Gateway an Backplane montieren → Evtl. vorhandene Abdeckungen von der Erweiterungsbuchse des Feldbus-Gateways entfernen. -
Seite 17: I/O-Modul Typ Me44 Auf Backplane Montieren
Typ ME44 Installation → Vor der Montage die Abdeckung mit einem Schraubendreher entfernen. ACHTUNG! Zum Schutz vor Beschädigung, die unbenutzte Erweiterungsbuchse mit der Abdeckung verschließen. I/O-Modul Typ ME44 auf Backplane montieren Montiertes System Feldbus- Backplane Gateway I/O-Modul Abschluss- widerstand Modulsteck- plätze (3 Stück) Modulsteck- plätze mit Abdeckungen Bild 6: I/O-Modul Typ ME44 auf Backplane montieren →... -
Seite 18: Elektrische Installation
Typ ME44 Installation Elektrische Installation ACHTUNG! Voraussetzung für die einwandfreie Funktion des Geräts und zur Vermeidung von Störeinflüssen: ▶ Nur geschirmte Kabel mit einem Geflecht- oder Folienschirm verwenden. 7.3.1 Elektrische Belegung und Schaltplan 4AI-Modul Elektrische Belegung: Steckerbelegung Äußere Beschaltung AUX Power Masse Masse 24 V Aux Power Versorgungsspannung 24 V +20 %/–15 % 24 V Aux Power Versorgungsspannung 24 V +20 %/–15 %... -
Seite 19: Elektrische Belegung Und Schaltplan 4Ao-Modul
Typ ME44 Installation 7.3.2 Elektrische Belegung und Schaltplan 4AO-Modul Elektrische Belegung: Steckerbelegung Äußere Beschaltung analoge Ausgänge Masse AO1...AO4 Analoger Ausgang + Tabelle 11: Belegung 4AO-Modul 7.3.3 Elektrische Belegung und Schaltplan für 8DI-Modul Elektrische Belegung: Steckerbelegung Äußere Beschaltung Masse DI1...DI8 Digitaler Eingang Frequenzeingänge: DI1...DI8 24 V Versorgungsspannung 24 V +20 %/–15 %... -
Seite 20: Elektrische Belegung Und Schaltplan Für 8Do-Modul
Typ ME44 Installation 7.3.4 Elektrische Belegung und Schaltplan für 8DO-Modul Elektrische Belegung: Steckerbelegung Äußere Beschaltung AUX Power Masse Masse 24 V Aux Power Versorgungsspannung 24 V +20 %/–15 % 24 V Aux Power Versorgungsspannung 24 V +20 %/–15 % Steckerbelegung Äußere Beschaltung digitale Ausgänge Masse DO1...DO8 Digitaler Ausgang + Tabelle 13: Belegung 8DO-Modul 7.3.5... -
Seite 21: Anschluss Der Kabelschirmung
Typ ME44 Installation → Obere und untere Entriegelung Richtung Gerätemitte drücken und I/O-Modul von der Backplane abnehmen. → Anschlussblende zum I/O-Modul ausrichten und einrasten lassen. → Adern der externen Sensoren und Aktoren an die jeweiligen Klemmen anschließen. → Kabelschirmung anschließen (siehe Kapitel „7.3.6 Anschluss der Kabelschirmung“). -
Seite 22: System Auf Hutschiene Montieren
Typ ME44 Installation System auf Hutschiene montieren → System kippen und zur Hutschiene ausrichten. → System in die untere Führung der Hutschiene einhängen. → System nach oben drücken, dabei zur Hutschiene schwenken und in obere Führung der Hutschiene einrasten. Bild 11: Gerät auf Hutschiene montieren... -
Seite 23: Anzeigeelemente Der I/O-Module
Typ ME44 Anzeigeelemente der I/O-Module ANZEIGEELEMENTE DER I/O-MODULE Die I/O-Module des Typs ME44 besitzen zur Anzeige der Status folgende LEDs. • LED zur Anzeige des Gerätestatus. Die LED zeigt die Farbe in Anlehnung an NAMUR NE 107. • LEDs zur Anzeige der Kanalstatus. -
Seite 24: Led Zur Anzeige Des Gerätestatus
Typ ME44 Anzeigeelemente der I/O-Module LED zur Anzeige des Gerätestatus Die LED zeigt werksseitig die Farben in Anlehnung an NAMUR NE 107. Es gibt 2 weitere Modi in denen eine feste Farbe gewählt werden kann oder die LED ausgeschaltet ist. -
Seite 25: Diagnose Des Gerätezustands
Typ ME44 Anzeigeelemente der I/O-Module Diagnose des Gerätezustands Aus den LED-Anzeigen zum Gerätestatus und Kanalstatus lassen sich die verschiedenen Zustände der I/O- Module diagnostizieren. Diagnose 4AI-4AO-Modul: I/O-Modul und Farbe LED Farbe LED Bedeutung Kanal Gerätestatus Kanalstatus 4AI-Modul, grün Gerät ist im fehlerfreien Betrieb. Analoger Eingang Kanal ist aktiv und hat einen gültigen Wert. - Seite 26 Typ ME44 Anzeigeelemente der I/O-Module Diagnose 8DI-8DO-Modul: Farbe LED Farbe LED Bedeutung Gerätestatus Kanalstatus grün grün Gerät ist im fehlerfreien Betrieb. Kanal ist aktiv bei Eingangsspannung > 10 V. grün Gerät ist im fehlerfreien Betrieb. Kanal ist inaktiv oder die Eingangsspannung ist < 5 V. Gerät hat eine Störung.
-
Seite 27: Inbetriebnahme Mit Bürkert Communicator
Typ ME44 Inbetriebnahme mit Bürkert Communicator INBETRIEBNAHME MIT BÜRKERT COMMUNICATOR Die Software Bürkert Communicator kann kostenlos von der Bürkert-Homepage heruntergeladen werden. Zusätzlich zur Software ist das als Zubehör erhältliche USB-büS-Interface-Set erforderlich. Das USB-büS-Interface-Set kann als Zubehör (siehe „18 Ersatzteile und Zubehör“) von Bürkert bestellt werden. - Seite 28 Typ ME44 Inbetriebnahme mit Bürkert Communicator → Mit dem USB-büS-Interface-Set die Verbindung zwischen Gerät und PC herstellen. Für die Geräte innerhalb eines büS-Netzwerks nicht erforderlich. → Bürkert Communicator starten. → In der Menüleiste auf das Symbol für Schnittstelle hinzufügen klicken. → büS-Stick oder büS über Netzwerk...
-
Seite 29: Inbetriebnahme 4Ai-Modul
Grundeinstellung der analogen Eingänge Für die Grundeinstellung wird die Software Bürkert Communicator benötigt. Die Software Bürkert Communicator kann kostenlos von der Bürkert Homepage heruntergeladen werden. www.buerkert.de → Typ ME44. Zusätzlich zur Software ist das als Zubehör erhältliche USB-büS-Schnittstellen-Set erforderlich. Grundeinstellung der analogen Eingänge AI1 bis AI4... -
Seite 30: Menü Für Die Einstellung Der Analogen Eingänge Im Bürkert Communicator Öffnen
Typ ME44 Inbetriebnahme 4AI-Modul 10.2.1 Menü für die Einstellung der analogen Eingänge im Bürkert Communicator öffnen Erforderliche Benutzerrechte: Installateur Menü öffnen: → im Navigationsbereich wählen. Zum Öffnen der Konfigurationsbereiche auf klicken. → Im Konfigurationsbereich AI1, AI2, AI3 oder wählen. Die Detailansicht mit den Menüs zur Einstellung des analogen Eingangs wird angezeigt. -
Seite 31: Filteransprechzeit Für Den Analogen Eingang Einstellen
Typ ME44 Inbetriebnahme 4AI-Modul Erforderliche Benutzerrechte: Installateur Kalibrierung in der Detailansicht Wartung: 2-Punkt-Kalibrierung des Prozesswerts mit dem Assistenten: Die 2-Punkt-Kalibrierung erfolgt über eine lineare Gleichung, die anhand der eingegebenen Werte für Punkt 1 und 2 berechnet wird. Vorgehensweise: → Im Konfigurationsbereich AI1, AI2, oder wählen. Die Detailansicht mit den Menüs zur Einstellung des analogen Eingangs wird angezeigt. -
Seite 32: Warnungsmeldungen Und Fehlermeldungen Aktivieren Und Parametrieren
Typ ME44 Inbetriebnahme 4AI-Modul 10.2.6 Warnungsmeldungen und Fehlermeldungen aktivieren und parametrieren Für Abweichungen vom Prozesssollwert können Warnmeldungen und Fehlermeldungen aktiviert werden. Die einzugebenden Untergrenzen und Obergrenzen definieren, wann eine Meldung ausgegeben wird. Erforderliche Benutzerrechte: Installateur → Im Konfigurationsbereich AI1, AI2, AI3 oder wählen. - Seite 33 Typ ME44 Inbetriebnahme 4AI-Modul Fehlermeldungen aktivieren: → Eingangsfehler wählen. → wählen. Aktivierungs-Flag → Parameter für die Fehlermeldung wählen. Eine Mehrfachauswahl ist möglich. • Elektrische Untergrenze • Elektrische Obergrenze • Offene Schleife nur vorhanden wenn für das Eingangssignal die physikalische Größe Spannung (0-10V, 0-5V oder 0-2V) gewählt ist.
-
Seite 34: Analogen Eingang Als Digitalen Eingang Verwenden
Typ ME44 Inbetriebnahme 4AI-Modul 10.2.8 Analogen Eingang als digitalen Eingang verwenden Jeder analoge Eingang des 4AO-Moduls kann auch als digitaler Eingang verwendet werden. Aktivierung der Verwendung als digitaler Eingang Erforderliche Benutzerrechte: Installateur → Im Konfigurationsbereich AI1, AI2, AI3 oder wählen. Die Detailansicht Parameter mit den Menüs zur Einstellung des analogen Eingangs wird angezeigt. -
Seite 35: Abtastzeit Für Den Analogen Eingang Einstellen
Typ ME44 Inbetriebnahme 4AI-Modul 10.2.10 Abtastzeit für den analogen Eingang einstellen Mit der Abtastzeit wird die Zeitspanne festgelegt in der die Daten vom Eingang gelesen werden. Werkseinstellung: 100 ms Bei kürzerer Abtastzeit steigt die Buslast auf den CAN-Bus an. Abtastzeit festlegen: Erforderliche Benutzerrechte: Installateur →... -
Seite 36: Weitere Einstellungen 4Ai-Modul
Typ ME44 Weitere Einstellungen 4AI-Modul WEITERE EINSTELLUNGEN 4AI-MODUL 11.1 Menüs im Konfigurationsbereich AI1 bis AI4 Die nachfolgende Übersicht und Kurzbeschreibung der Menüs beinhaltet die gerätespezifischen Einstellungen für das I/O-Modul und nicht die Beschreibung der PC-Software Bürkert Communicator. 11.1.1 Detailansicht Parameter Das Menü der Detailansicht Parameter für die analogen Eingänge AI1 bis AI4 ist ausführlich im... -
Seite 37: Detailansicht Wartung
Typ ME44 Weitere Einstellungen 4AI-Modul 11.1.3 Detailansicht Wartung Menü öffnen: → im Navigationsbereich wählen. Zum Öffnen der Konfigurationsbereiche auf klicken. → Im Konfigurationsbereich (oder entsprechenden Ausgang) wählen. → Detailansicht Wartung wählen. Übersicht der Menüs: Wartung für (Analoge Eingänge 1...4) Ebenen 1 und 2... -
Seite 38: Auf Werkseinstellung Zurücksetzen
Typ ME44 Weitere Einstellungen 4AI-Modul Wartung für (Analoge Eingänge 1...4) Ebenen 1 und 2 Beschreibung Auf Werkseinstellung Außer der Hardware-Kalibrierung alle Einstellungen des entsprechenden zurücksetzen Kanals auf Werkseinstellung zurücksetzen. Tabelle 21: Menüs des 4AI-Moduls, Konfigurationsbereich AI1 bis AI4, Detailansicht Wartung deutsch... -
Seite 39: Menüs Im Konfigurationsbereich Allgemeine Einstellungen
Typ ME44 Weitere Einstellungen 4AI-Modul 11.2 Menüs im Konfigurationsbereich Allgemeine Einstellungen Die nachfolgende Übersicht und Kurzbeschreibung der Menüs beinhaltet die gerätespezifischen Einstellungen für das I/O-Modul und nicht die Beschreibung der PC-Software Bürkert Communicator. 11.2.1 Detailansicht Parameter Menü öffnen: → im Navigationsbereich wählen. - Seite 40 Typ ME44 Weitere Einstellungen 4AI-Modul Parameter für Allgemeine Einstellungen Ebenen 1, 2 und 3 Beschreibung Bus-Modus Kommunikation wählen: • Kommunikationsprotokoll CANopen • Kommunikationsprotokoll büS • Einzelgerät CANopen-Status Kommunikationszustand für das Gerät festlegen: Pre-operational: Mit dem Teilnehmer kann über SDOs kommuniziert werden.
-
Seite 41: Auf Standardwerte Zurücksetzen
Typ ME44 Weitere Einstellungen 4AI-Modul Parameter für Allgemeine Einstellungen Ebenen 1, 2 und 3 Beschreibung Inaktiv Diagnosefunktion deaktiviert: • Die LED für die Anzeige des Gerätestatus zeigt den Gerätestatus nicht an. • Für Fehler erfolgt kein Eintrag ins Logbuch. PDO Konfiguration... -
Seite 42: Detailansicht Diagnose
Typ ME44 Weitere Einstellungen 4AI-Modul 11.2.2 Detailansicht Diagnose Menü öffnen: → im Navigationsbereich wählen. Zum Öffnen der Konfigurationsbereiche auf klicken. → Im Konfigurationsbereich wählen. Allgemeine Einstellungen → Detailansicht Diagnose wählen. Übersicht der Menüs: Diagnose für Allgemeine Einstellungen Ebenen 1 und 2 Beschreibung Gerätestatus Informationen zum Gerätezustand. - Seite 43 Typ ME44 Weitere Einstellungen 4AI-Modul 11.2.3 Detailansicht Wartung Menü öffnen: → im Navigationsbereich wählen. Zum Öffnen der Konfigurationsbereiche auf klicken. → Im Konfigurationsbereich Allgemeine Einstellungen wählen. → Detailansicht wählen. Wartung Übersicht der Menüs: für Wartung Allgemeine Einstellungen Ebenen 1 und 2 Beschreibung Anzeige gerätespezifischer Daten.
-
Seite 44: Inbetriebnahme 4Ao-Modul
Grundeinstellung der analogen Ausgänge Für die Grundeinstellung wird die Software Bürkert Communicator benötigt. Die Software Bürkert Communicator kann kostenlos von der Bürkert Homepage heruntergeladen werden. www.buerkert.de → Typ ME44. Zusätzlich zur Software ist das als Zubehör erhältliche USB-büS-Schnittstellen-Set erforderlich. Grundeinstellung der analogen Ausgänge AO1 bis AO4... -
Seite 45: Prozesswert Des Analogen Ausgangs Kalibrieren
Typ ME44 Inbetriebnahme 4AO-Modul Sie haben das Ausgangssignal für den analogen Ausgang gewählt. 12.1.3 Prozesswert des analogen Ausgangs kalibrieren Kalibrierung in der Detailansicht Parameter: Kalibrierung durch Eingabe des unteren und oberen Prozesswerts → Im Konfigurationsbereich AO1, oder wählen. AO2, AO3 Die Detailansicht Parameter mit den Menüs zur Einstellung des analogen Ausgangs wird angezeigt. -
Seite 46: Diagnose Für Analogen Ausgang Einstellen
Typ ME44 Inbetriebnahme 4AO-Modul Entsprechend den gewählten Aktivierung-Flags die Grenzwerte für Warnungsmeldungen oder Fehler- meldungen einstellen: → Untergrenze wählen. → Wert eingeben. → wählen. Obergrenze → Wert eingeben. Sie haben die Warnungsmeldungen oder Fehlermeldungen für Abweichungen vom Prozesssollwert aktiviert. 12.1.6 Name für den Ausgangswert des analogen Eingangs angeben Wenn erforderlich kann für den Ausgangswert jedes analogen Eingangs ein Name angegeben werden. -
Seite 47: Weitere Einstellungen 4Ao-Modul
Typ ME44 Weitere Einstellungen 4AO-Modul WEITERE EINSTELLUNGEN 4AO-MODUL 13.1 Menüs im Konfigurationsbereich AO1 bis AO4 Die nachfolgende Übersicht und Kurzbeschreibung der Menüs beinhaltet die gerätespezifischen Einstellungen für das I/O-Modul und nicht die Beschreibung der Software Bürkert Communicator. 13.1.1 Detailansicht Parameter Das Menü der Detailansicht Parameter für die analogen Ausgänge AO1 bis AO4 ist ausführlich im... -
Seite 48: Inbetriebnahme 8Di-Modul
Für die Grundeinstellung wird die Software Bürkert Communicator benötigt. Die Software Bürkert Communicator kann kostenlos von der Bürkert Homepage heruntergeladen werden. www.buerkert.de → Typ ME44. Zusätzlich zur Software ist das als Zubehör erhältliche USB-büS-Schnittstellen-Set erforderlich. Für die Grundeinstellung des 8DI-Moduls steht ein Assistent zur Verfügung, der durch das Menü und die erforderlichen Bedienschritte führt. -
Seite 49: Impulszähler
Typ ME44 Inbetriebnahme 8DI-Modul Bezeichnung des Eingangs Funktion Zählung der eingehenden Impulse über die gesamte Betriebszeit. Impulszähler Die Zählung kann auf 0 zurückgesetzt werden. Konfigurationsbereich: → → Eingänge Wartung Zurücksetzen der Totalizer → Impulszähler. Frequenzeingang Messen der Frequenz am Eingang Durchflussmenge pro Zeiteinheit. Durchflusseingang Zählung der Durchflussmenge über die gesamten Betriebszeit. -
Seite 50: Weitere Einstellungen 8Di-Modul
Typ ME44 Weitere Einstellungen 8DI-Modul WEITERE EINSTELLUNGEN 8DI-MODUL 15.1 Menüs und Einstellmöglichkeiten im Konfigurationsbereich Eingänge Die nachfolgende Übersicht und Kurzbeschreibung der Menüs beinhaltet die gerätespezifischen Einstellungen für das I/O-Modul und nicht die Beschreibung der Software Bürkert Communicator. 15.1.1 Detailansicht Parameter Menü öffnen:... -
Seite 51: Menüs Und Einstellmöglichkeiten Im Konfigurationsbereich Allgemeine Einstellungen
Typ ME44 Weitere Einstellungen 8DI-Modul 15.1.2 Detailansicht Diagnose Menü öffnen: → im Navigationsbereich wählen. Zum Öffnen der Konfigurationsbereiche auf klicken. → Im Konfigurationsbereich Eingänge wählen. → Detailansicht wählen. Diagnose Übersicht der Menüs: für Diagnose Eingänge Ebenen 1 Beschreibung Anzeige, ob ein Kurzschluss vorliegt. - Seite 52 Typ ME44 Weitere Einstellungen 8DI-Modul für Parameter Allgemeine Einstellungen Ebenen 1, 2 und 3 Beschreibung Beschreibung Das Eingabefenster kann für die Beschreibung des Geräts oder für Zusatz- informationen zum Gerät genutzt werden. Keine Eingabe erforderlich. Erweitert Weitere Einstellungen für das Gerät als Teilnehmer eines Netzwerks.
- Seite 53 Typ ME44 Weitere Einstellungen 8DI-Modul Parameter für Allgemeine Einstellungen Ebenen 1, 2 und 3 Beschreibung Fehler über Anzeige des Grenzwerts für die Gerätetemperatur bei dessen Über- schreitung das Gerät eine Fehlermeldung ausgibt. Hysterese beachten! Fehler unter Anzeige des Grenzwerts für die Gerätetemperatur bei dessen Unter- schreitung das Gerät eine Fehlermeldung ausgibt.
- Seite 54 Typ ME44 Weitere Einstellungen 8DI-Modul 15.2.2 Detailansicht Diagnose Menü öffnen: → im Navigationsbereich wählen. Zum Öffnen der Konfigurationsbereiche auf klicken. → Im Konfigurationsbereich wählen. Allgemeine Einstellungen → Detailansicht Diagnose wählen. Übersicht der Menüs: Diagnose für Allgemeine Einstellungen Ebenen 1 und 2 Beschreibung Gerätestatus Informationen zum Gerätezustand.
- Seite 55 Typ ME44 Weitere Einstellungen 8DI-Modul 15.2.3 Detailansicht Wartung Menü öffnen: → im Navigationsbereich wählen. Zum Öffnen der Konfigurationsbereiche auf klicken. → Im Konfigurationsbereich Allgemeine Einstellungen wählen. → Detailansicht wählen. Wartung Übersicht der Menüs: für Wartung Allgemeine Einstellungen Ebenen 1 und 2 Beschreibung Anzeige gerätespezifischer Daten.
-
Seite 56: Inbetriebnahme 8Do-Modul
16.1 Grundeinstellungen der digitalen Ausgänge Für die Grundeinstellung wird die Software Bürkert-Communicator benötigt. Die Software Bürkert-Communicator kann kostenlos von der Bürkert-Homepage heruntergeladen werden. www.buerkert.de → Typ ME44. Zusätzlich zur Software ist das als Zubehör erhältliche USB-büS-Schnittstellen-Set erforderlich. Grundeinstellungen für die digitalen Ausgänge DO1 bis Werkseitige Voreinstellung Erfordernis Betriebsart wählen. -
Seite 57: Invertierung Des Digitalen Ausgangs
Typ ME44 Inbetriebnahme 8DO-Modul → Im Konfigurationsbereich (oder entsprechenden Ausgang) wählen. Die Detailansicht Parameter mit den Menüs zur Einstellung des digitalen Ausgangs wird angezeigt. → Betriebsart wählen. Mögliche Auswahl: • On-Off: Betriebsart für 2 Zustände, ein oder aus. • Schwellenwert: Für den Zustandswechsel des Ausgangs werden Schwellenwerte definiert. -
Seite 58: Kurzschlusserkennung Aktivieren
Typ ME44 Inbetriebnahme 8DO-Modul Die Detailansicht Parameter mit den Menüs zur Einstellung des digitalen Ausgangs wird angezeigt. → Ausgangswert Name wählen. → Name angeben. Sie haben dem Ausgangswert des digitalen Ausgangs einen Namen gegeben. 16.1.6 Kurzschlusserkennung aktivieren Erforderliche Benutzerrechte: Installateur → Im Konfigurationsbereich (oder entsprechenden Ausgang) wählen. -
Seite 59: Parametrieren Des Digitalen Ausgangs Für Betriebsart On-Off
Typ ME44 Inbetriebnahme 8DO-Modul 16.2 Parametrieren des digitalen Ausgangs für Betriebsart On-Off Bei der Betriebsart On-Off gibt es für den digitalen Ausgang nur 2 Zustände, ein oder aus. 16.2.1 Übersicht: Parametrierung des digitalen Ausgangs für Betriebsart On-Off Parametrierung für die analogen Ausgänge DO1 Werkseitige Voreinstellung Erfordernis bis DO8 bei Betriebsart On-Off Verzögerung für den digitalen Ausgang einstellen. -
Seite 60: Betriebsart On-Off - Leistungsabsenkung Einstellen
Typ ME44 Inbetriebnahme 8DO-Modul 16.2.4 Betriebsart On-Off – Leistungsabsenkung einstellen Die Leistungsabsenkung bewirkt eine Energieeinsparung, indem anstelle eines permanenten „ein“ Signals ein parametrisierbares PWM Signal geschaltet wird. Für die Leistungsabsenkung werden 2 Parameter eingestellt: • Die Zeitspanne bis die Leistungsabsenkung aktiv wird [T d ]. -
Seite 61: Parametrieren Des Digitalen Ausgangs Für Betriebsart Schwellenwert
Typ ME44 Inbetriebnahme 8DO-Modul 16.3 Parametrieren des digitalen Ausgangs für Betriebsart Schwellenwert Bei der Betriebsart Schwellenwert werden für den Zustandswechsel des Ausgangs Schwellenwerte definiert. 16.3.1 Übersicht: Parametrierung des digitalen Ausgangs für Betriebsart Schwellenwert Parametrierung für die analogen Ausgänge DO1 bis Werkseitige Voreinstellung Erfordernis DO8 bei Betriebsart Schwellenwert Schwellenmodus einstellen. Modus für das Schalten des... -
Seite 62: Betriebsart Schwellenwert - Unteren Und Oberen
Typ ME44 Inbetriebnahme 8DO-Modul Schwellen- Nicht invertiert Invertiert modus Fenster Kontakt Kontakt Prozess- Prozess- wert wert Unterer Oberer Unterer Oberer Schwellenwert Schwellenwert Tabelle 35: Auswirkung des Schwellenmodus auf das Schaltverhalten des digitalen Ausgangs Schwellenmodus einstellen: Erforderliche Benutzerrechte: Installateur → Im Konfigurationsbereich (oder entsprechenden Ausgang) wählen. -
Seite 63: Verzögerung
Typ ME44 Inbetriebnahme 8DO-Modul Wenn die Verzögerung länger als das anliegende Signal ist, bleibt der Ausgang unverändert. Erforderliche Benutzerrechte: Installateur → Im Konfigurationsbereich (oder entsprechenden Ausgang) wählen. Die Detailansicht Parameter mit den Menüs zur Einstellung des digitalen Ausgangs wird angezeigt. → Verzögerung wählen. -
Seite 64: Betriebsart Schwellenwert - Leistungsabsenkung Einstellen
Typ ME44 Inbetriebnahme 8DO-Modul 16.3.6 Betriebsart Schwellenwert – Leistungsabsenkung einstellen Die Leistungsabsenkung bewirkt eine Energieeinsparung, indem anstelle eines permanenten „Ein“ Signals ein parametrisierbares PWM Signal geschaltet wird. Für die Leistungsabsenkung werden 2 Parameter eingestellt: • Die Zeitspanne bis die Leistungsabsenkung aktiv wird [T d ]. -
Seite 65: Parametrieren Des Digitalen Ausgangs Für Betriebsart Pwm
Typ ME44 Inbetriebnahme 8DO-Modul 16.4 Parametrieren des digitalen Ausgangs für Betriebsart Bei der Betriebsart PWM wird das Schalten des digitalen Ausgangs durch ein pulsweitenmoduliertes Signal gesteuert. Die Einschaltzeit ergibt sich aus der Frequenz (Periodendauer) und dem Tastverhältnis. 16.4.1 Übersicht: Parametrierung des digitalen Ausgangs für Betriebsart PWM Parametrierung für die analogen Ausgänge DO1 bis... -
Seite 66: Betriebsart Pwm - Modus Für Die Pulsweitenmodulation Einstellen
Typ ME44 Inbetriebnahme 8DO-Modul 16.4.2 Betriebsart PWM – Modus für die Pulsweitenmodulation einstellen Für die Pulsweitenmodulation des digitalen Ausgangs stehen 2 Modi für folgende Kriterien zur Wahl: • Langsames PWM Geeignet für: Periodendauer: 0,5 s...1 Tag • Schnelles PWM, Geeignet für: Frequenz: 1 Hz...20 kHz Erforderliche Benutzerrechte: Installateur →... -
Seite 67: Betriebsart Pwm - Periodendauer Und Minimale Einschaltzeit Für Langsames Pwm Einstellen
Typ ME44 Inbetriebnahme 8DO-Modul 16.4.4 Betriebsart PWM – Periodendauer und minimale Einschaltzeit für langsames PWM einstellen Diese Einstellungen sind nur im Modus Langsames PWM möglich. Erforderliche Benutzerrechte: Installateur → Im Konfigurationsbereich (oder entsprechenden Ausgang) wählen. Die Detailansicht Parameter mit den Menüs zur Einstellung des digitalen Ausgangs wird angezeigt. -
Seite 68: Betriebsart Pwm - Fehlerbehandlung Einstellen
Typ ME44 Inbetriebnahme 8DO-Modul 16.4.6 Betriebsart PWM – Fehlerbehandlung einstellen Mit der Fehlerbehandlung wird festgelegt, welchen Wert der digitale Ausgang bei einem Fehler ausgibt. Erforderliche Benutzerrechte: Installateur → Im Konfigurationsbereich (oder entsprechenden Ausgang) wählen. Die Detailansicht mit den Menüs zur Einstellung des digitalen Ausgangs wird angezeigt. -
Seite 69: Parametrieren Des Digitalen Ausgangs Für Betriebsart Pfm
Typ ME44 Inbetriebnahme 8DO-Modul 16.5 Parametrieren des digitalen Ausgangs für Betriebsart Bei der Betriebsart PFM ist das Schalten des digitalen Ausgangs durch ein pulsfrequenzmoduliertes Signal gesteuert. Hierbei variiert die Anzahl der Schaltimpulse (die Frequenz) abhängig vom Eingangswert und der maximalen Frequenz. Die Einschaltzeit entspricht der Pulsbreite. -
Seite 70: Maximale Frequenz Für Den Digitalen Ausgang Einstellen
Typ ME44 Inbetriebnahme 8DO-Modul 16.5.2 Maximale Frequenz für den digitalen Ausgang einstellen Mit der maximalen Frequenz wird für den digitalen Ausgang die maximale Anzahl an Pulsen pro Zeiteinheit eingestellt. Erforderliche Benutzerrechte: Installateur → Im Konfigurationsbereich (oder entsprechenden Ausgang) wählen. Die Detailansicht Parameter mit den Menüs zur Einstellung des digitalen Ausgangs wird angezeigt. -
Seite 71: Betriebsart Pfm - Fehlerbehandlung Einstellen
Typ ME44 Inbetriebnahme 8DO-Modul 16.5.5 Betriebsart PFM – Fehlerbehandlung einstellen Mit der Fehlerbehandlung wird festgelegt, welcher Wert im Zustand Fehler ausgegeben wird. Erforderliche Benutzerrechte: Installateur → Im Konfigurationsbereich (oder entsprechenden Ausgang) wählen. Die Detailansicht mit den Menüs zur Einstellung des digitalen Ausgangs wird angezeigt. -
Seite 72: Wartung
Typ ME44 Wartung WARTUNG 17.1 Tausch des I/O-Moduls Typ ME44 I/O-Module können während des laufenden Betriebs getauscht werden (Hot plug). Beim Tausch der I/O-Module die Softwareanleitung zur zentralen Konfigurationsverwaltung beachten. Im Internet unter www.buerkert.de > ME44 > Bedienungsanleitungen. ACHTUNG! ▶ Die Wartung darf nur geschultes Fachpersonal mit geeignetem Werkzeug durchführen. - Seite 73 Arretierung drücken Bild 20: I/O-Modul Typ ME44 auf Backplane montieren → I/O-Modul zum Modulsteckplatz der Backplane ausrichten. → I/O-Modul auf die Backplane drücken, bis es einrastet. Das I/O-Modul ist nun an die Versorgungsspannung angeschlossen. Versorgungsspannung mit ausreichender Leistung verwenden. Externe Sensoren und Aktoren elektrisch anschließen:...
- Seite 74 Typ ME44 Wartung Elektrische Belegung 4AO-Modul: Steckerbelegung Äußere Beschaltung analoge Ausgänge Masse AO1...AO4 Analoger Ausgang + Tabelle 39: Belegung 4AO-Modul Elektrische Belegung 8DI-Modul: Steckerbelegung Äußere Beschaltung Masse DI1...DI8 Digitaler Eingang Frequenzeingänge: DI1...DI8 24 V Versorgungsspannung 24 V +20 %/–15 % Tabelle 40: Elektrische Belegung 8DI-Modul Elektrische Belegung 8DO-Modul: Steckerbelegung Äußere Beschaltung AUX Power Masse Masse 24 V Aux Power Versorgungsspannung 24 V...
-
Seite 75: Backplane Tauschen
Typ ME44 Wartung 17.2 Backplane tauschen VORSICHT! Elektrische Spannung. ▶ Vor Arbeiten an Gerät oder Anlage die Spannung abschalten. Vor Wiedereinschalten sichern. ACHTUNG! ▶ Die Wartung darf nur geschultes Fachpersonal mit geeignetem Werkzeug durchführen. 17.2.1 Demontage aneinandergereihter Backplanes 1. → Versorgungsspannung abschalten. - Seite 76 Typ ME44 Wartung 3. Backplane entfernen. Zusammenhängende Backplanes werden entriegelt, indem das äußere, rechte I/O-Moduls der links angrenzenden Backplane entfernt wird. Backplane entriegeln Backplane von Hutschiene abnehmen Abschlusswiderstand Hutschiene Elektronikmodul der angrenzenden Backplane Bild 22: Demontage aneinandergereihter Backplanes → Äußeres, rechtes I/O-Modul von der links angrenzenden Backplane entfernen.
-
Seite 77: Demontage Backplane Von Feldbus-Gateway
Typ ME44 Wartung 17.2.2 Demontage Backplane von Feldbus-Gateway 1. → Versorgungsspannung abschalten. 2. Kabel für Sensoren und Aktoren entfernen. → Push-in-Kontakte der Anschlussklemme drücken und Adern herausziehen. System von Hutschiene Backplane von Feldbus- Abschlusswiderstand abnehmen Gateway abnehmen abziehen Hutschiene Innensechskantschraube Abschlusswiderstand Bild 23: Demontage Backplane von Feldbusgateway 3. System bestehend aus Feldbusgateway und Backplane mit montierten I/O-Modulen, von der Hut- schiene abnehmen: → System nach oben drücken und aus der oberen Führung der Hutschiene aushängen. - Seite 78 Typ ME44 Wartung 5. Alle I/O-Module in gleicher Weise von der Backplane entfernen. Anschlussblende abnehmen I/O-Modul abnehmen drücken obere Arretierung obere Entriegelung Richtung Mitte drücken untere untere Entriegelung Arretierung drücken Bild 24: Demontage Backplane von Feldbusgateway → Auf die blauen Quadrate drücken, bis sich die Arretierung löst und die Anschlussblende abziehen.
- Seite 79 Typ ME44 Wartung 17.2.3 Montage aneinandergereihter Backplanes: Anschlussblenden und Abschlusswiderstand Backplane montieren und verriegeln montieren 1. Backplane Abschluss- montieren widerstand 2. I/O-Modul montieren Anschlussblende Bild 25: Montage aneinandergereihter Backplanes 1. Backplane auf die Hutschiene montieren: → Backplane kippen und zur Hutschiene ausrichten. → Backplane in die untere Führung der Hutschiene einhängen. → Backplane nach oben drücken, dabei zur Hut- schiene schwenken und in obere Führung der Hut-...
-
Seite 80: Montage Der Backplane An Feldbus-Gateway
Typ ME44 Wartung 17.2.4 Montage der Backplane an Feldbus-Gateway: Backplane an Feldbus-Gateway montieren Anschlussblenden und Abschluss- widerstand montieren Erweiterungs- stecker Abschluss- widerstand Anschluss- Innensechskantschraube M4 blende Bild 27: Feldbus-Gateway an Backplane montieren. 1. Backplane an Feldbus-Gateway montieren: → Erweiterungsbuchse des Feldbus-Gateways zum Erweiterungsstecker der Backplane ausrichten. → Feldbus-Gateway auf die Backplane stecken. → Mit der Innensechskantschraube M4 das Feldbus-Gateway an die Backplane schrauben. -
Seite 81: Montageempfehlung Für Ausbaustufen Mit Mehreren Backplanes
Typ ME44 Wartung 17.2.5 Montageempfehlung für Ausbaustufen mit mehreren Backplanes → Zuerst die minimale Ausbaustufe, bestehend aus Feldbus-Gateway und 1 Backplane in die Hutschiene einhängen. → Weitere Backplanes einzeln nacheinander in die Hutschiene hängen und an die vorherige Backplane schieben. → Wenn der Abschlusswiderstand entfernt wurde, den Abschlusswiderstand wieder aufstecken. -
Seite 82: Ersatzteile Und Zubehör
Falsches Zubehör und ungeeignete Ersatzteile können Schäden am Gerät verursachen. ▶ Nur Originalzubehör und Originalersatzteile der Firma Bürkert verwenden. Zubehör Bestellnummer 8x Digitale Eingänge 307316 8DI Modul (ME44) 8x Digitale Ausgänge 307317 8DO Modul (ME44) 4x Analoge Eingänge 307321 4AI Modul (ME44) 4x Analoge Ausgänge... -
Seite 83: Demontage
Typ ME44 Demontage DEMONTAGE VORSICHT! Elektrische Spannung. ▶ Vor Arbeiten an Gerät oder Anlage die Spannung abschalten. Vor Wiedereinschalten sichern. ACHTUNG! ▶ Die Demontage darf nur geschultes Fachpersonal mit geeignetem Werkzeug durchführen. 1. Versorgungsspannung abschalten. 2. 5-polige Federzugklemme entfernen. 3. Kabel für Sensoren und Aktoren entfernen. → Push-in-Kontakte der Anschlussklemme drücken und Adern herausziehen. -
Seite 84: Verpackung, Transport
Typ ME44 Verpackung, Transport VERPACKUNG, TRANSPORT HINWEIS! Transportschäden bei unzureichend geschützten Geräten. ▶ Gerät vor Nässe und Schmutz geschützt in einer stoßfesten Verpackung transportieren. ▶ Zulässige Lagertemperatur einhalten. LAGERUNG HINWEIS! Falsche Lagerung kann Schäden am Gerät verursachen. ▶ Gerät trocken und staubfrei lagern! ▶ Lagertemperatur: -30 °C… +80 °C. ENTSORGUNG HINWEIS! Umweltschäden durch von Medien kontaminierte Geräteteile. - Seite 85 Typ ME44 deutsch...
