Typ 8619
Menü „Parameter"

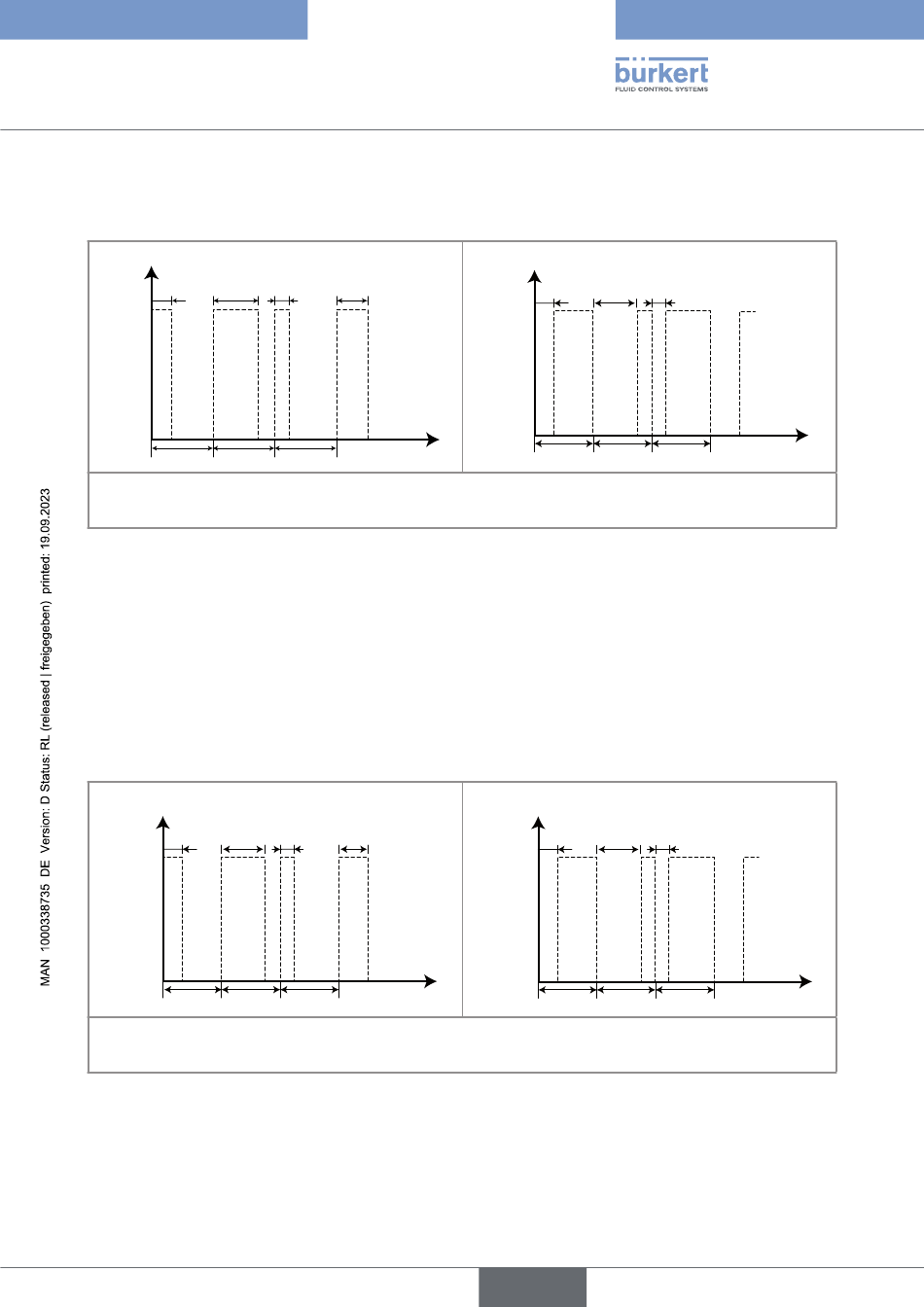

9.26.4 Konfigurierung im Modus „SchnellPWM"
Dieser Modus wird zur Steuerung eines Proportionalmagnetventils verwendet.
Nicht invertiert
Aus-
gang
T1 T1
1
0
T2 T2
T2 = Periode, konstant = 1/Frequenz
T1 variiert
Abb. 93: Modus „SchnellPWM"
PV: Den Prozesseingang auswählen, der dem gewählten Ausgang zugeordnet ist.
0 %: Den Wert des Prozesseingangs („PV") wählen, der 0 % PWM entspricht.
100 %: Den Wert des Prozesseingangs („PV") wählen, der 100 % PWM entspricht.
INVERT: Invertiert den Ausgang oder nicht.
FREQUENZ: Den Wert der Ausgangsfrequenz (= 1/T2) von 2 bis 2000 Hz wählen.
9.26.5 Konfigurierung im Modus „PWM"
Dieser Modus dient zur Steuerung eines „EIN/AUS"-Antriebs.
Nicht invertiert
Aus-
gang
T1 T1
100 %
0 %
T2 T2
T2 = Periode, konstant
T1 variiert
Abb. 94: Modus „PWM"
PV: Den Prozesseingang auswählen, der dem gewählten Ausgang zugeordnet ist.
0 %: Den Wert des Prozesseingangs („PV") wählen, der 0 % PWM entspricht.
100 %: Den Wert des Prozesseingangs („PV") wählen, der 100 % PWM entspricht.
T1 T1
t
T2
T1 T1
T2 t
Invertiert
Aus-
gang
T1 T1 T1
1
0
T2 T2
Invertiert
Aus-
gang
T1 T1 T1
100 %
0 %
T2 T2
deutsch
t
T2
t
T2
