Typ 8619
Installation und Verdrahtung
7.2

Installationsverfahren

1. Ausführen der mechanischen Installation: Je nach Variante die Anweisungen im Kapitel 7.2.1 oder 7.2.2
beachten.
2. Geräteverdrahtung: Je nach Variante die Anweisungen im Kapitel 7.3 beachten.

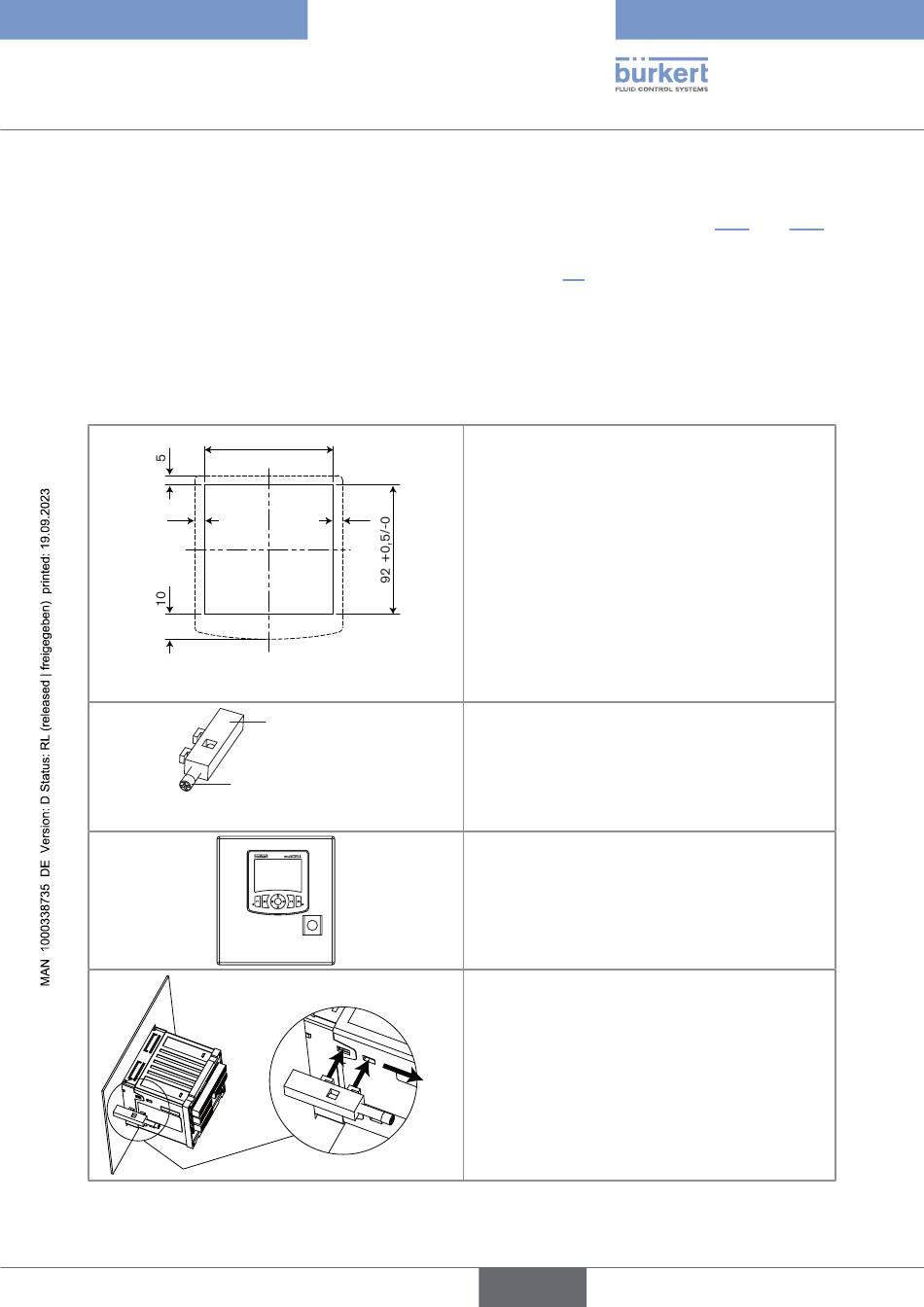

7.2.1 Installation eines 8619 multiCELL in einem Gehäuse oder
Schaltschrank
→ Die nachstehenden Anweisungen befolgen, um das montiert gelieferte Gerät in einem Gehäuse oder
Schaltschrank zu installieren.
92 +0,5/-0
5,5
Diese Darstellung ist nicht maßstabsgetreu.
Die Abmessungen sind in mm angegeben.
Schraube
5,5
Gehäuse
x4
1
2
Schritt 1:
→ Sicherstellen, dass die Dicke der Gehäuse- oder
Schranktür weniger als 4 mm beträgt.
→ Sicherstellen, dass rund um die ausgeschnittene
Aussparung und an der Innenseite des Schranks
genügend Platz vorhanden ist, um die 4 Befes-
tigungselemente problemlos unterbringen zu
können.
→ Gemäß der Norm CEI 61554:1999 (DIN 43700)
eine Aussparung in die Tür des Gehäuses oder
Schaltschranks schneiden.
Schritt 2:
Die 4 Befestigungselemente vorbereiten:
→ In jedes Gerät eine Schraube einsetzen.
→ Die Schraube festziehen, bis das Ende des Schrau-
benschafts bündig mit dem Gerät abschließt.
Schritt 3:
→ Das Gehäuse mit den Anschlüssen nach hinten bis
zum Anschlag in die Aussparung hineinschieben.
Schritt 4:
→ Die Haken des ersten Befestigungselement in die
Schlitze am Gehäuse einführen (1).
→ Das Befestigungselement (2) ziehen.
deutsch
41
