9.15.6 Anwendungsfall der MATH-Funktion: Mengenzählertimer
Das Ergebnis von F2:MATH setzt einen digitalen Ausgang DOx auf EIN, wenn der Mengenzählertimer einen
bestimmten Wert erreicht hat, und setzt den digitalen Ausgang DOx auf AUS, wenn das als Reset-Ereignis
definierte Ereignis eintritt.
Die Prozessvariable PV C wird zum Zurücksetzen des Mengenzählertimers und zum Deaktivieren des
Digitalausgangs DOx verwendet. Siehe Abb. 62.
PV B von F1:MATH
F1:MATH
F2:MATH / DOx
PV C von F1:MATH

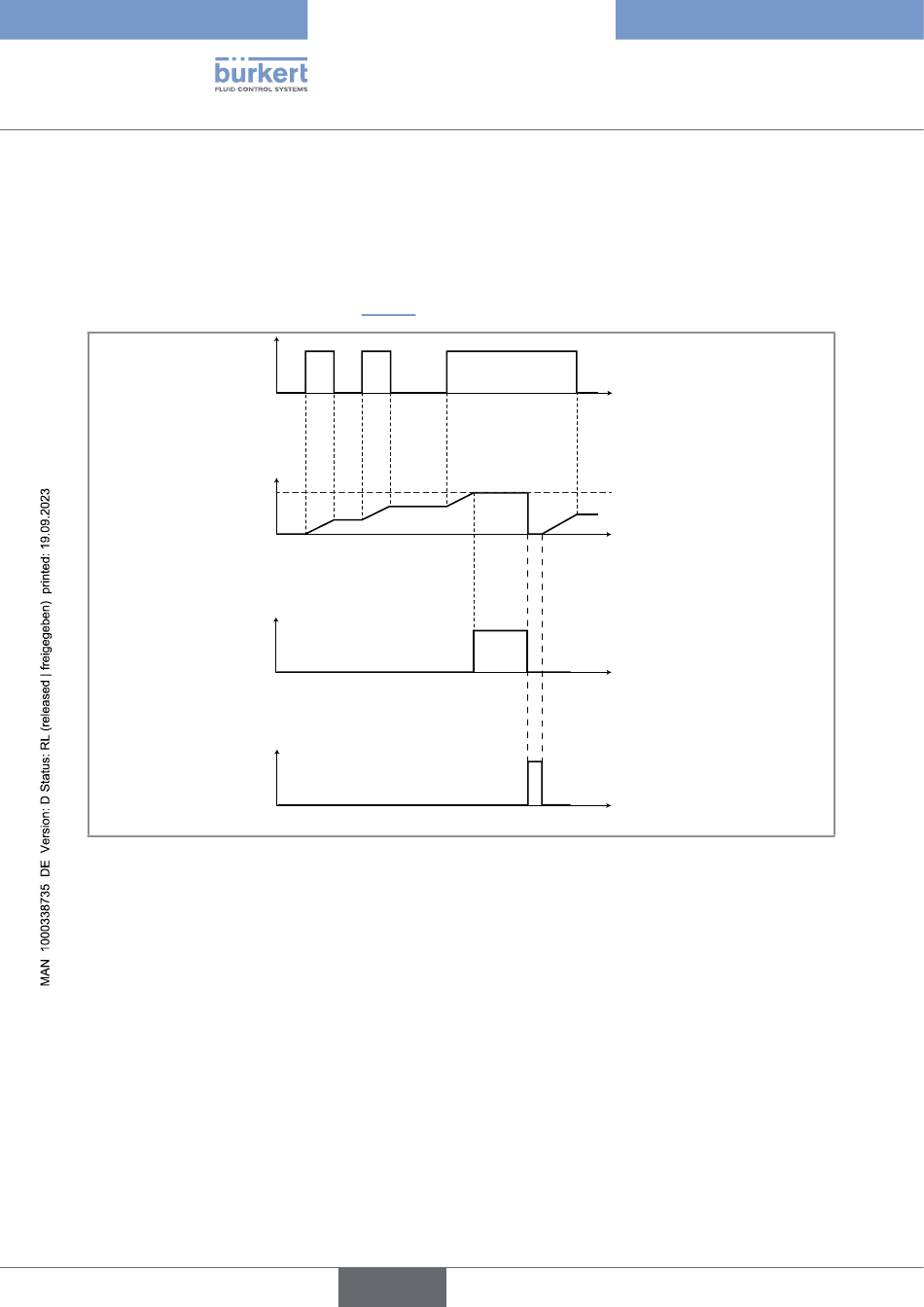

Abb. 62: Zeitdiagramme für einen Mengenzählertimer
Um den Mengenzählertimer zu konfigurieren, folgende Schritte ausführen:
1. Die Einstellungen für die Funktion F1 vornehmen:
- TYP: Auswahl von MATH
- GLEICHUNG: (A+B0.1)!C eingeben
- EINHEIT
EINHEITENGRUPPE: KUNDENSPEZIFISCH WÄHLEN
TEXT dann EINHEITENLISTE und dann die Einheit „s" oder TEXT wählen, dann MAN. EINGABE
und s (für Sekunde) eingeben.
FORMAT: 0,0 WÄHLEN
- PROZESS A
PV A: M0:HAUPT und F1:MATH wählen. Wenn F1:MATH in der Liste der Prozessvariablen für
M0:HAUPT nicht angezeigt wird, auf ZURÜCK und dann SPEICHERN drücken. Erneut PV A auf-
104
rufen und M0:HAUPT und F1:MATH WÄHLEN.
