7.3.21 Anschlussbeispiele beim Leitfähigkeitsmodul „COND"
Klemmleiste Typ 2508
oder Typ 2518 für den
Leitfähigkeitssensor 8220

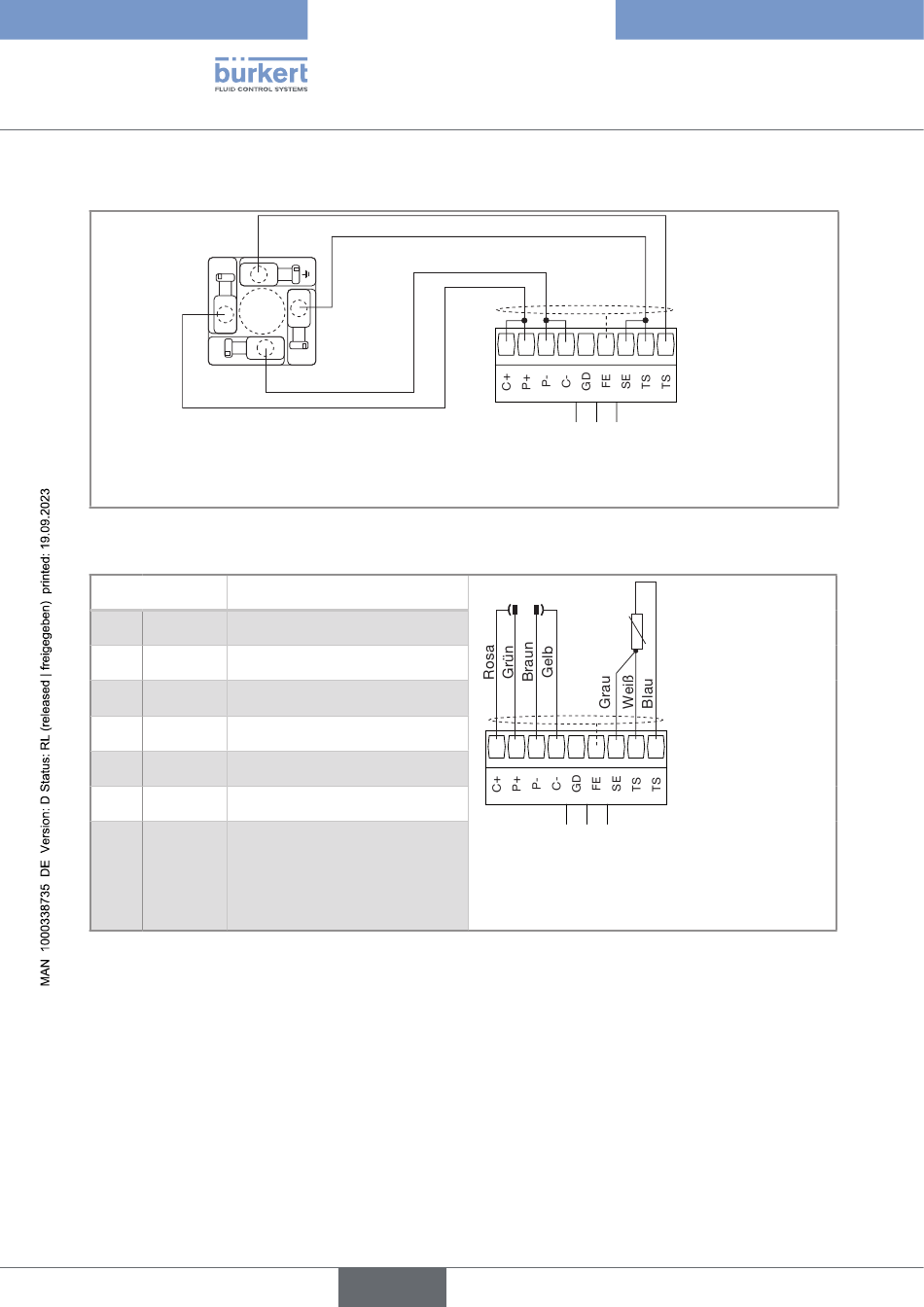

Abb. 42: Verdrahtung eines Leitfähigkeitssensors Typ 8220:
Farbe der Leiter
1 C+ Rosa
2 P+ Grün
3 P- Braun
4 C- Gelb
7 SE Grau
8 TS Weiß
9 TS Blau
Abb. 43: Verdrahtung eines Leitfähigkeitssensors Typ 8221 mit Kabelverschraubung und Anschlusskabel
66
1
3
2
Signalbeschreibung
Stromelektrode (High End)
Potentialelektrode (High End)
Potentialelektrode (Low End)
Stromelektrode (Low End)
Pt1000
Pt1000
Pt1000
deutsch
Typ 8619
Installation und Verdrahtung
1 2 3 4 5 6 7 8
Abnehmbare
Schraubklemmen,
9 Positionen, grün
1 2 3 4 5 6 7 8
Abnehmbare
Schraubklemmen,
9 Positionen, grün
FE = Funktionserde
FE =
Funktionserde
9
Temperatursensor
9
