5.5 Beschreibung der LEDs für den Anschluss an das
Netzwerk (nur Industrial Ethernet)
Ein Industrial Ethernet-Gerät hat an jedem RJ45-Verbinder 2 LEDs, die den Verbindungsstatus zum
Netzwerk anzeigen.

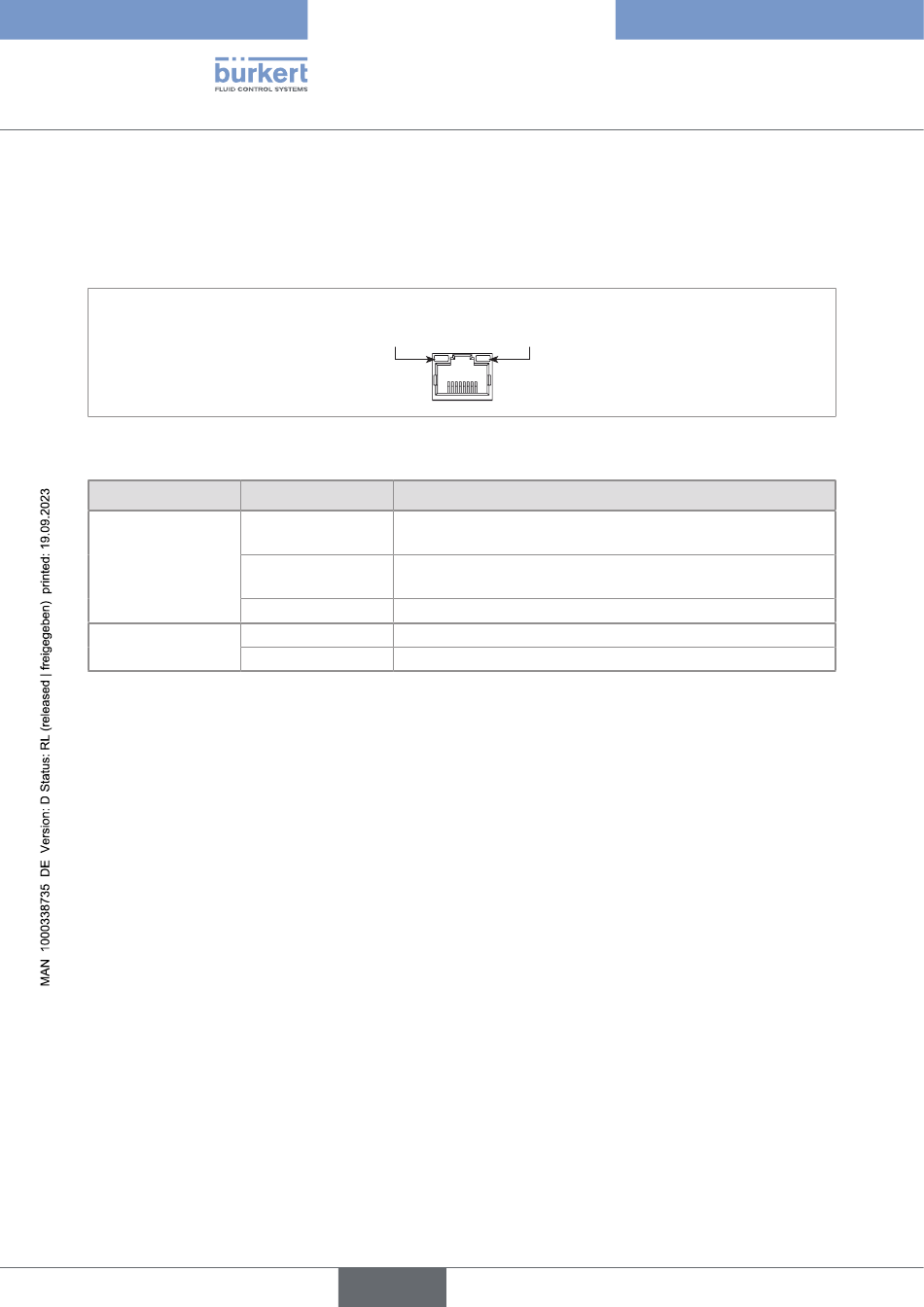

Abb. 4: Anordnung der LEDs an einem RJ45-Stecker
LEDs
Link/Act-LED
(gelb)
Link-LED
(grün)
Tabelle 1: Anordnung der LEDs an einem RJ45-Stecker
16
Link/Act-LED
(gelb)
Verhalten Bedeutung
AN, Die Verbindung zur übergeordneten Protokollschicht wird
blinkt schnell hergestellt. Es werden Daten ausgetauscht.
AN, Keine Verbindung zur Protokollebene.
blinkt langsam
AUS Keine Verbindung zum Netzwerk.
AN Netzwerkverbindung hergestellt.
AUS Keine Verbindung zum Netzwerk.
deutsch
Typ 8619
Beschreibung
Link-LED
(grün)
