Menü „Parameter"
INVERTIERUNG: Wird verwendet, um die Betriebsrichtung des Ausgangs abhängig von der Anzeige der
Differenz zwischen Sollwert (SP) und Messung (PV) umzukehren („EIN" wählen) oder nicht („AUS" wählen).
Diese Funktion wird insbesondere bei der Säure-Basen-Regulation genutzt.
Fx: (CMD)
Nicht-invertierter Modus
100%
0%
Sollwert (SP)

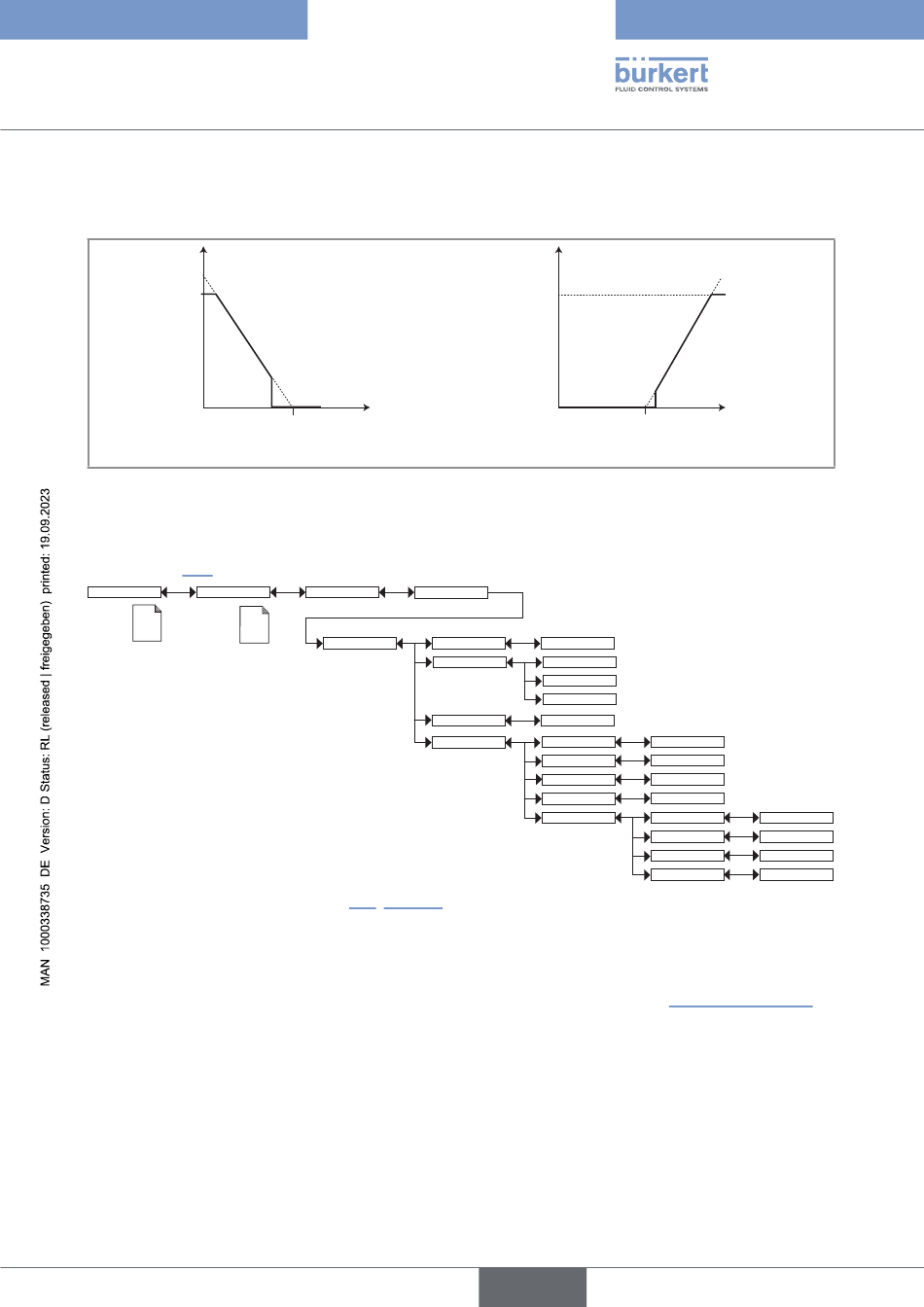

Abb. 76: Wirkrichtung des Ausgangs, nicht invertiert oder invertiert
9.18.2 Eingabe der Parameter für die PID-Funktion
Siehe Kapitel 8.10 für den Zugriff auf das Menü „Parameter".
Parameter Funktionen
This is
This is
when the
when the
device is be-
device is be-
ing parame-
ing parame-
tered............
tered............
....................
....................
1) Wenn „SP Typ"= „Intern", siehe Kapitel 9.18, Seite 117.
ABTASTZEIT: Definieren der Abtastzeit (0,1...60 s).
SP: Den Sollwert eingeben.
PV-FILTER: Bei Bedarf den Grad der Dämpfung der Prozessvariablen wählen. Siehe Abb. 53: Filterkurven.
TOTBAND: Den Prozentsatz (0...100 %) der Totzone um den Sollwert definieren.
KP: Die Proportionalverstärkung definieren, die auf die Differenz zwischen dem Sollwert und dem Messwert
angewendet wird.
TN: Dieser Parameter stellt den integralen Teil des PID-Moduls dar, der zur Eliminierung des statischen
Fehlers zwischen der Messung und dem Sollwert verwendet wird. Einen Wert von 0,1...9999 Sekunden ein-
geben (Standardwert: 9999 s).
TV: Dieser Parameter stellt den Driftteil des PID-Moduls dar, der verwendet wird, um schnell auf Schwan-
kungen der Messung oder des Sollwerts zu reagieren und Schwankungen am Regler zu antizipieren. Diese
Fx: (CMD)
Prozessmessung
F1...F12:
PID
Parameter Abtastzeit:
PV Filter:
SP-PV:
Kanal 1/2
Invertierter Modus
100%
0%
Sollwert (SP)
EINGABE
Kein
Schnell
Langsam
1)
EINGABE
Totband: EINGABE
EINGABE
Kp:
EINGABE
Tn:
Tv: EINGABE
Erweitert X0:
Lim-:
Lim+:
Status „AUS":
