Konfigurierung Im Modus „Pfm; Konfigurierung Im Modus „Impuls - bürkert 8619 multiCELL WM AC Bedienungsanleitung

INVERT: Invertiert den Ausgang oder nicht.
PERIODE: Den Wert der Periode T2 in Sekunden wählen.
MIN ON TIME: Den Mindestwert von T1 in Sekunden wählen.
9.26.6 Konfigurierung im Modus „PFM"
Dieser Modus dient beispielsweise der Steuerung einer Dosierpumpe.
Aus-
gang
T1
100 %
0 %
T2
T1 = Periode, konstant
T2 variiert

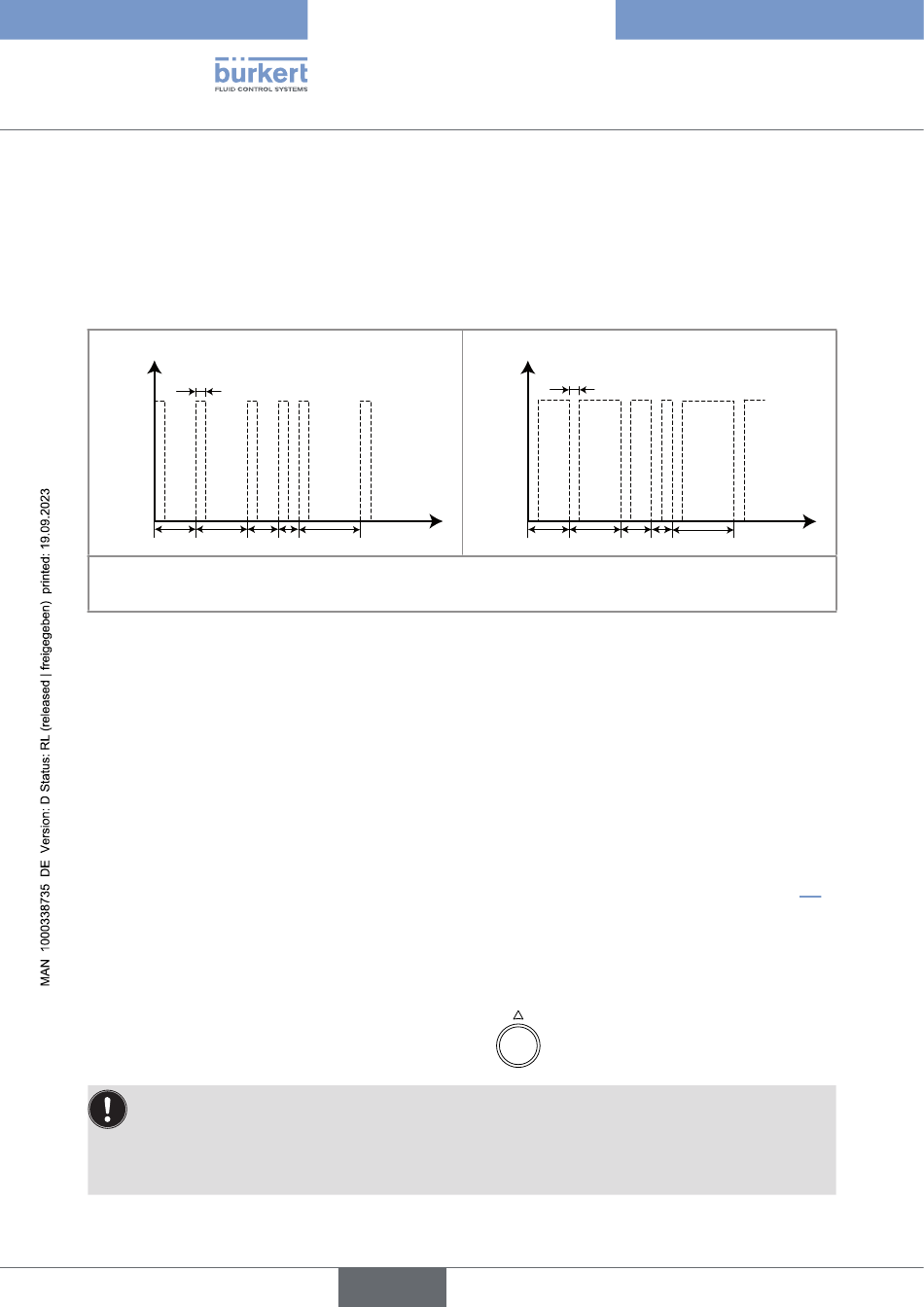

Abb. 95: Modus „PFM"
PV: Den Prozesseingang auswählen, der dem gewählten Ausgang zugeordnet ist.
0 %: Den Wert des Prozesseingangs („PV") wählen, der der minimalen Frequenz entspricht.
100 %: Den Wert des Prozesseingangs entsprechend der unter „MAX: FREQ." definierten maximalen Fre-
quenz wählen.
INVERT: Invertiert den Ausgang oder nicht.
MAX. FREQ. : Den Maximalwert der Impulsfrequenz (1/T2) wählen (maximal 180 Pulse pro Minute).
PULSBREITE : Den Wert der Impulsbreite (T1) wählen.
9.26.7 Konfigurierung im Modus „Impuls"
Diese Funktion ist nur verfügbar, wenn die Option „DURCHFLUSS" am Gerät aktiviert ist (siehe Kapitel 9.5).
Sie wird verwendet, um jedes Mal einen Impuls am Ausgang zu erzeugen, wenn ein vorgegebenes Flüssig-
keitsvolumen durchläuft.
EINGANG: Den digitalen Eingang DI1 oder DI2 wählen, der dem ausgewählten Ausgang zugeordnet ist.
PULS: Das Flüssigkeitsvolumen wählen, für das ein Impuls an den ausgewählten Ausgang gesendet werden
soll. Zunächst den digitalen Wert eingeben und dann durch Drücken der dynamischen Taste „OK" bestätigen,
um die Volumeneinheiten durch wiederholtes Drücken von
• Es wird ein Ereignis „Warnung" ausgegeben und die Meldung „M0:W:Pulse x lim." wird angezeigt,
wenn das eingegebene Volumen multipliziert mit dem K-Faktor des Geräts > 1.000.000 ist.
• Wenn das eingegebene Volumen multipliziert mit dem K-Faktor des Geräts < 1 ist, wird ein Ereignis
„Warnung" ausgegeben und die Meldung „M0:W:Pulse x 1:1" angezeigt. In diesem Fall wird die
Pulsfrequenz auf den Wert der Eingangsfrequenz gezwungen.
