Inbetriebnahme, Display-Beschreibung
8.7

Beschreibung der Symbole

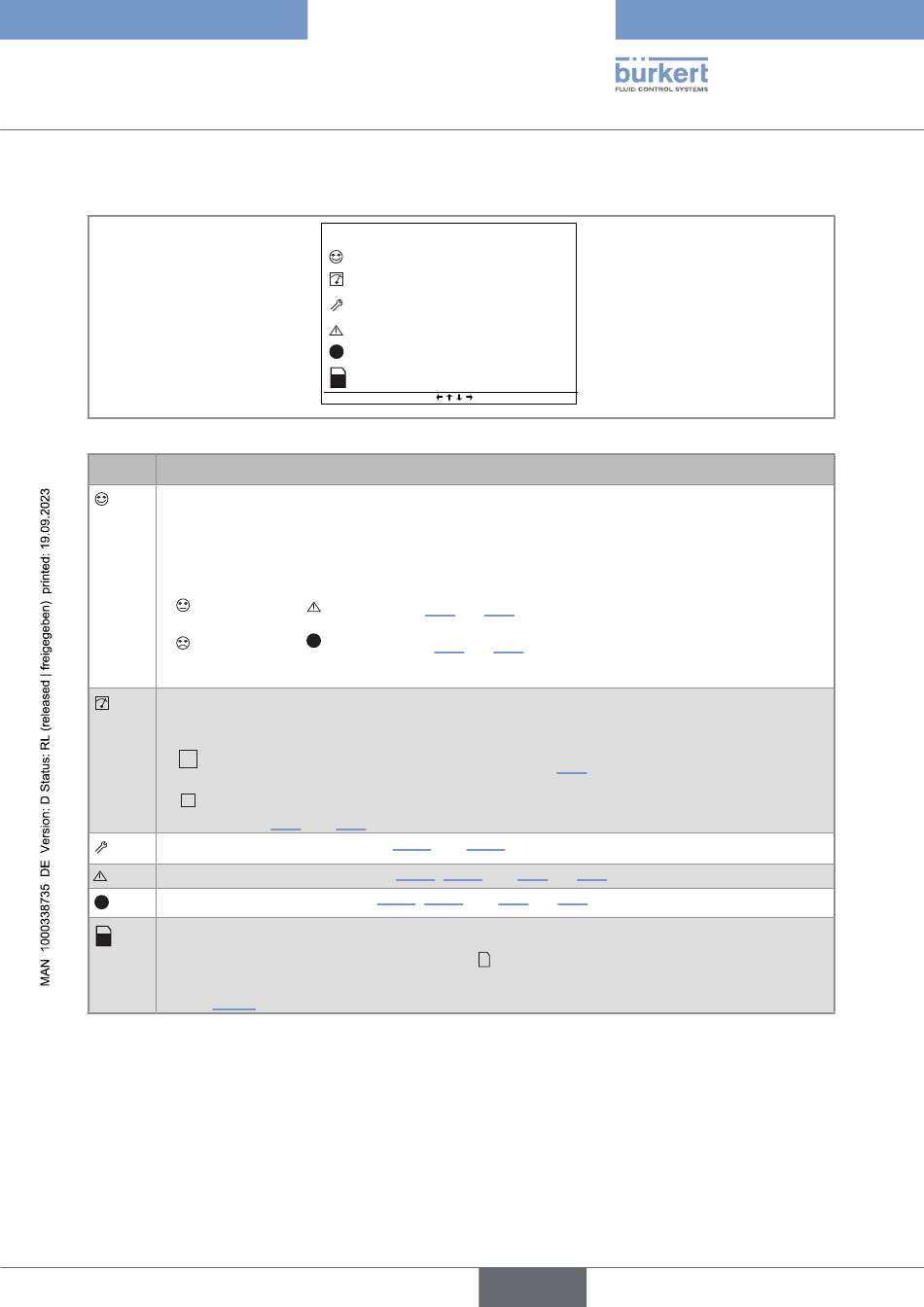

Abb. 51: Position der Symbole
Symbol Bedeutung und Alternativen
Standardsymbol, wenn die Prozessüberwachung nicht über das Menü „Diagnose" aktiviert ist.
Wenn die Überwachung aktiviert ist, zeigt dieses Symbol an, dass die überwachten Parameter
nicht außerhalb des zulässigen Bereichs liegen.
Wenn mindestens eine Überwachung aktiviert ist, sind die alternativen Symbole an dieser
Position:
• , kombiniert mit
• , kombiniert mit
Die „Smiley"-Symbole beziehen sich nicht auf die korrekte Funktion des Geräts.
Aktuell messendes Gerät.
Hier gibt es folgende Alternativsymbole:
H
• blinkt: der Modus Halten ist aktiviert (siehe Kapitel 10.2)
T
• blinkt: Überprüfung läuft, ob ein Ausgang funktioniert und sich korrekt verhält
(siehe Kapitel 12.2 und 12.3)
Ereignis „Wartung"; siehe Kapitel 10.19 und 10.20.
Ereignis „Warnung"; siehe Kapitel 10.19, 10.20 und 11.3 bis 11.7
Ereignis „Fehler"; siehe Kapitel 10.19, 10.20 und 11.3 bis 11.7
X
Speicherkarte eingesetzt und Datenlogger aktiviert.
Das alternative Symbol zu dieser Position ist
„Informationen -> Protokoll" aufrufen, um die zugehörige Fehlermeldung anzuzeigen, und im
Kapitel 16.3.9 die Bedeutung der Meldung nachlesen.
Typ 8619
M0:HAUPT
OFF
DI1
OFF
DI2
X
MENUE
: siehe Kapitel 11.3 bis 11.7
X
: siehe Kapitel 11.3 bis 11.7
29/06/2010
13:40
OFF
DO1
OFF
DO2
6,000
mA
AO1
20,00
mA
AO2
X
und weist auf einen Fehler hin. Das Menü
