bürkert 8619 multiCELL WM AC Bedienungsanleitung Seite 64

Farbe der Leiter
Transparent
Rot (Koaxialkabel-
schirmung)
Blau
Grün/Gelb
Grau
Grün
Weiß

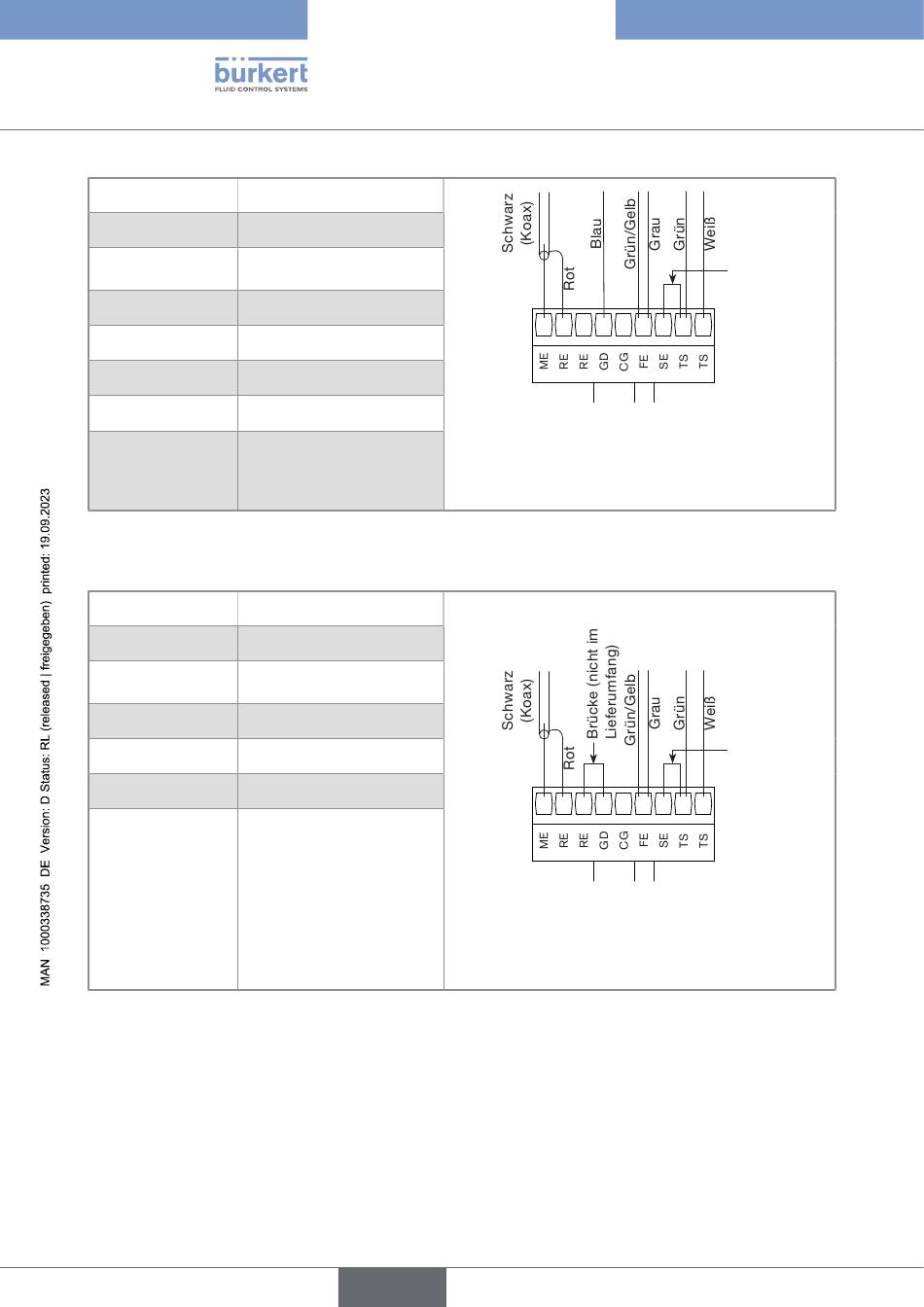

Abb. 38: Verdrahtung eines Bürkert-Sensors Typ 8201 im symmetrischen Modus mit einem Variopin-Anschlusskabel
mit der Artikelnummer 554856 oder 554857
Farbe der Leiter
Transparent
Rot (Koaxialkabel-
schirmung)
Grün/Gelb
Grau
Grün
Weiß
Abb. 39: Verdrahtung eines Bürkert-Sensors Typ 8203 mit integriertem Pt100-/Pt1000-Temperatursensor, im asymmet-
rischen Modus mit einem Variopin-Anschlusskabel mit der Artikelnummer 554856 oder 554857
64
Signal
pH-Sensor
Referenzelektrode
Rhodium-Elektrode
Kabelschirmung
Sensorgehäuse
Pt1000
Pt1000
Signal
pH-Sensor
Referenzelektrode
Kabelschirmung
Sensorgehäuse
Pt1000
Pt1000
deutsch
Typ 8619
Installation und Verdrahtung
Transparent
1 2 3 4 5
Abnehmbare
Schraubklemmen,
9 Positionen, grau
FE = Funktionserde
Transparent
1 2 3 4 5
Abnehmbare
Schraubklemmen,
9 Positionen, grau
FE = Funktionserde
Brücke
(nicht im
Lieferumfang)
6 7 8 9
Brücke
(nicht im
Lieferumfang)
6 7 8 9
