7.3.17 Verdrahtung des Ausgangsmoduls „OUT"
Das Modul „OUT" hat:
• Zwei 4...20-mA-Analogausgänge,
• Zwei Digitalausgänge.
Die Ausgänge sind galvanisch getrennt und somit erdfrei.
Erster 4...20-m-Eingang
(am externen Instrument)
Abnehmbare Schraub-
klemmen, 9 Positionen,
FE = Funktionserde

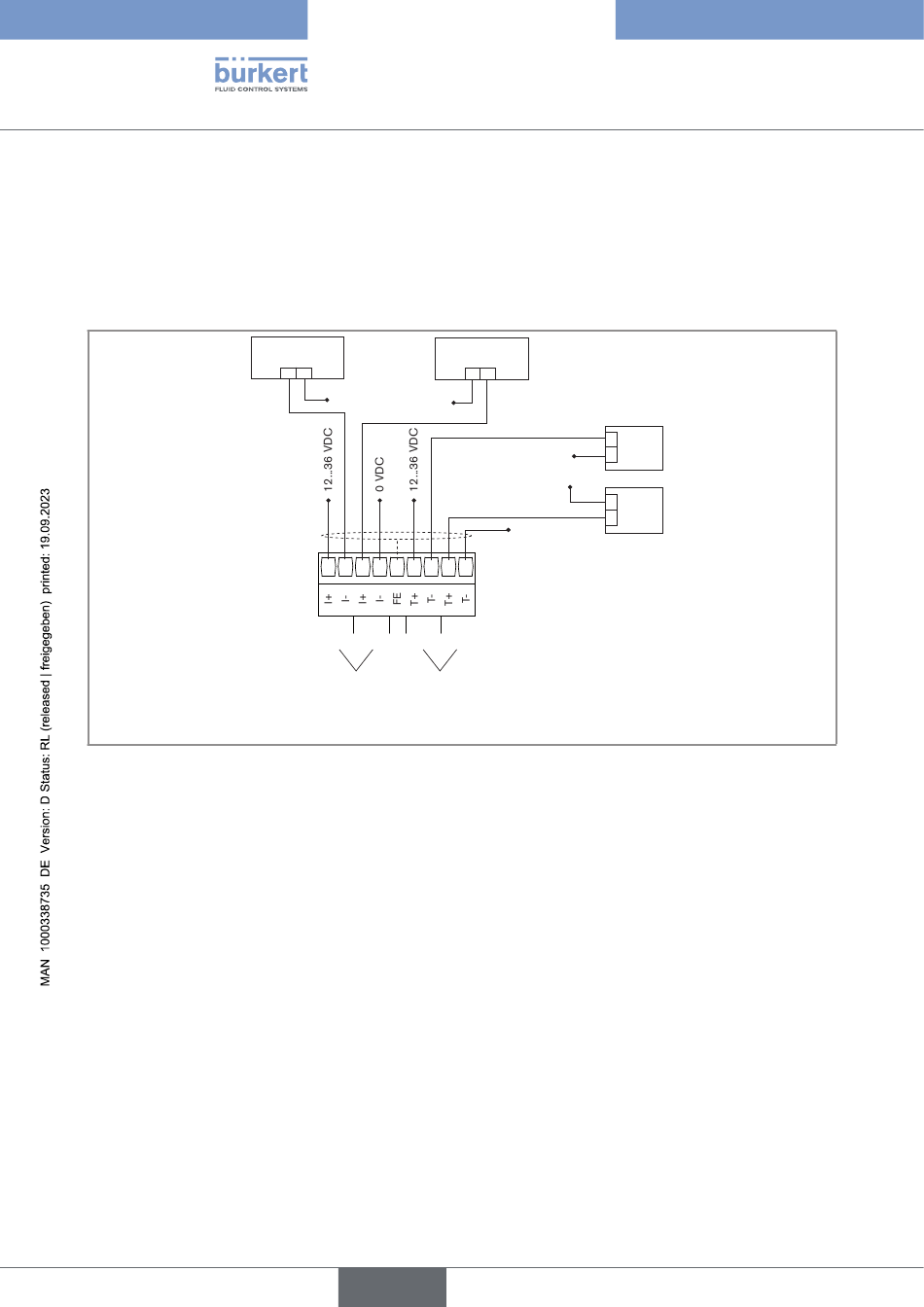

Abb. 31: Verdrahtung des Ausgangsmoduls „OUT"
60
+ -
0 VDC
12...36 VDC
schwarz
1 2 3 4 5 6 7 8
(AO1) (AO2) (DO1) (DO2)
Analog-
ausgänge
deutsch
Zweiter 4...20-mA-Eingang
(am externen Instrument)
+ -
0 VDC
12...36 VDC
0 VDC
9 (Bezeichnung in den Konfigurationsmenüs des
Mx-Ausgangsmoduls)
Digital-
ausgänge
Typ 8619
Installation und Verdrahtung
Last 1
+
-
+
-
Last 2
