Produktfunktionen
Wenn das letzte Ereignis/die letzte Aktion durchgeführt
wurde, startet die Sequenz ausgehend von Ereignis [0]/
Aktion [0] erneut. Abbildung 5.4 zeigt ein Beispiel mit 4
Ereignissen/Aktionen:
Start
Ereignis P13-01
Zustand 1
Ereignis 1/
Aktion 1
Stop
Ereignis P13-02
Zustand 4
Ereignis 4/
Aktion 4

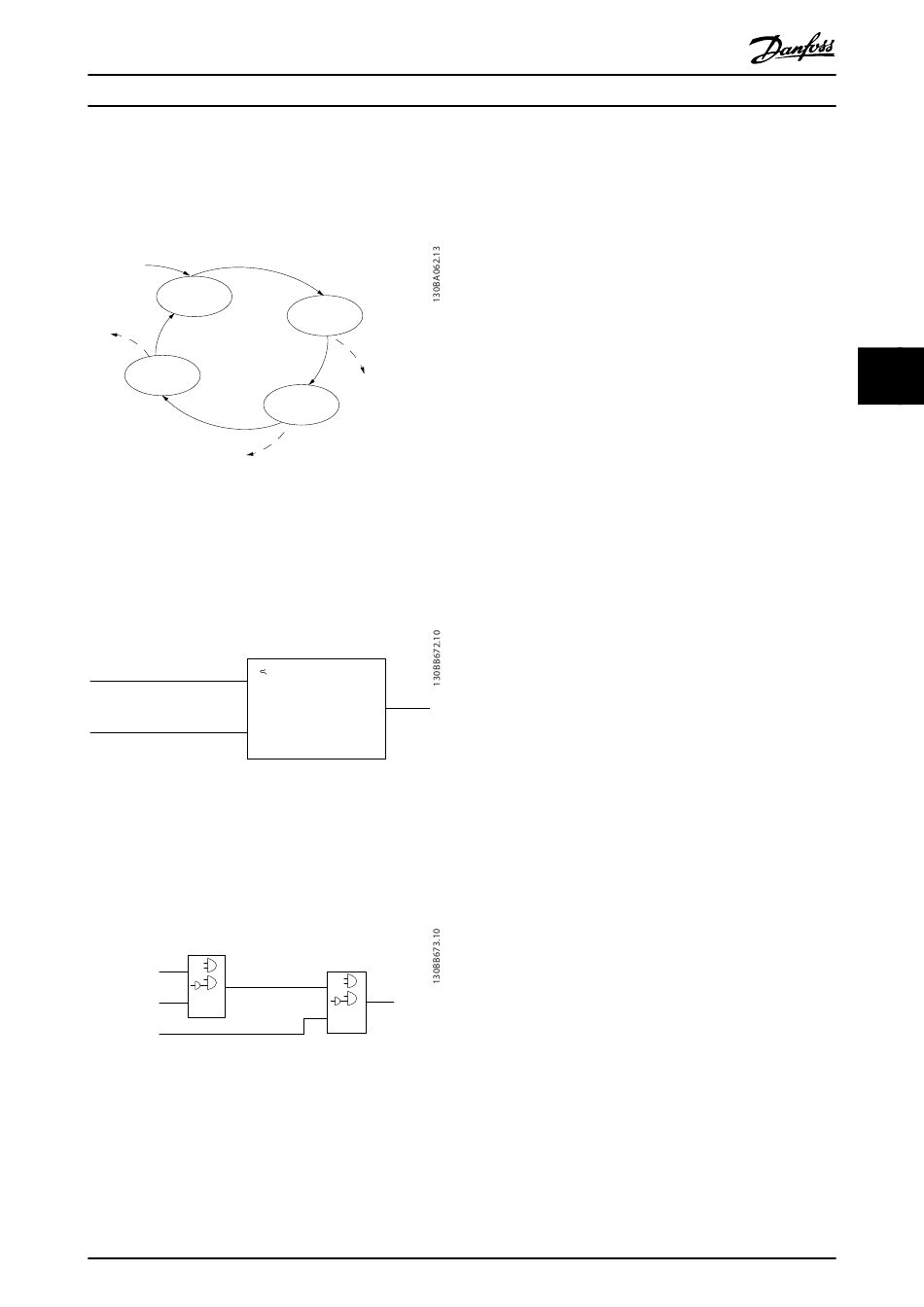

Abbildung 5.4 Ausführungsreihenfolge bei einer Program-
mierung von 4 Ereignissen/Aktionen
Vergleicher
Vergleicher dienen zum Vergleichen von Betriebsvariablen
(z. B. Ausgangsfrequenz, Ausgangsstrom, Analogeingang
usw.) mit festen Sollwerten.
Par. 13-11
Comparator Operator
Par. 13-10
Comparator Operand
=
TRUE longer than.
Par. 13-12
Comparator Value . . .
. . .
Abbildung 5.5 Vergleicher

Logikregeln

Es ist möglich, 3 boolesche Eingänge (WAHR/FALSCH) von
Timern, Vergleichern, Digitaleingängen, Statusbits und
Ereignissen über UND, ODER, NICHT miteinander zu
verknüpfen.
Par. 13-41
Logic Rule Operator 1
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2 . . .
. . .
Par. 13-44
Logic Rule Boolean 3
Abbildung 5.6 Logikregeln
MG16C303
Projektierungshandbuch
Zustand 2
Ereignis 2/
Aktion 2
Stop
Ereignis P13-02
Zustand 3
Ereignis 3/
Aktion 3
Stop
Ereignis P13-02
Par. 13-43
Logic Rule Operator 2
. . .
. . .
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.

5.2.12 Safe Torque Off

Die Funktion Safe Torque Off (STO) dient zum Stoppen des
Antriebs im Notfall. Der Frequenzumrichter kann die STO-
Funktion mit Asynchron-, Synchron- und Permanenmagnet-
Motoren verwenden.
Weitere Informationen zur Funktion Safe Torque Off
einschließlich Installation und Inbetriebnahme finden Sie in
®
der Bedienungsanleitung VLT
Haftungsbedingungen
Der Kunde muss sicherstellen, dass das Personal über
Installation und Betrieb der Funktion Safe Torque Off
informiert ist, insbesondere durch:
•
Sorgfältiges Lesen der Sicherheitsvorschriften im
Hinblick auf Arbeitsschutz und Unfallverhütung.
•
Verstehen der allgemeinen und Sicherheitsricht-
linien in der Bedienungsanleitung VLT
Safe Torque Off.
•
Gute Kenntnisse über die allgemeinen und Sicher-
heitsnormen der jeweiligen Anwendung.
5.3 Spezifische VLT ®
HVAC Drive-
Funktionen
Ein Frequenzumrichter nutzt die Tatsache, dass Zentrifugal-
lüfter und Kreiselpumpen den Proportionalitätsgesetzen für
solche Anwendungen folgen. Nähere Informationen finden
Sie im Abschnitt Kapitel 5.3.1 Einsatz eines Frequenzum-
richters für Energieeinsparungen.
5.3.1 Einsatz eines Frequenzumrichters für
Energieeinsparungen
Der klare Vorteil beim Einsatz eines Frequenzumrichters zur
Drehzahlregelung von Lüftern und Pumpen sind die
erreichbaren Einsparungen im Hinblick auf den Energiever-
brauch. Im Vergleich zu alternativen Regelsystemen bietet
ein Frequenzumrichter die höchste Energieeffizienz zur
Regelung von Lüftungs- und Pumpenanlagen.
FC Series - Safe Torque Off.
®
FC Series -
