Logikregeln - Danfoss VLT AQUA Drive FC 202 Programmierhandbuch

Parameterbeschreibung
13-16 RS-FF Operand R
Array [8]
Auswahl des Reset-Eingangs. Der Reset-Eingang hat Vorrang vor
dem Einstellungseingang.
Option:
3 3
[93]
[94]
[95]
[96]
[97]
[98]
[99]
[100]
[101]
[102]
[103]
[104]
[105]
[106]
[107]
[108]
[109]
[110]
[111]
[112]
[125]
[126]
[127]
[128]
[129]
[130]
[131]
[140]
[141]
[142]
[143]
3.12.4 13-2* Timer
Verwenden Sie das Ergebnis (WAHR oder FALSCH) der
Timer direkt, um ein Ereignis zu definieren (siehe
Parameter 13-51 SL-Controller Ereignis), oder als boolesche
Verknüpfung in einer Logikregel (siehe
Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-42 Logikregel Boolsch 2 oder
Parameter 13-44 Logikregel Boolsch 3). Ein Timer ist nur
falsch, wenn er durch eine Aktion gestartet wurde (z. B.
[29] Start Timer 1), bis der in diesen Parameter
eingegebene Timer-Wert abgelaufen ist. Daraufhin wird der
Timer wieder als wahr ausgewertet.
Alle Parameter in dieser Parametergruppe sind Arraypa-
rameter mit einem Index von 0–2 Wählen Sie Index 0, um
Timer 0 zu programmieren, Index 1, um Timer 1 zu
programmieren usw.
132
Notfallbetrieb
RS Flipflop 0
RS Flipflop 1
RS Flipflop 2
RS Flipflop 3
RS Flipflop 4
RS Flipflop 5
RS Flipflop 6
RS Flipflop 7
Verifying Flow
Relay 1
Relay 2
Relay 3
Relay 4
Relay 5
Relay 6
Relay 7
Relay 8
Relay 9
System On Ref
Digitaleingang X46/1
Digitaleingang X46/3
Digitaleingang X46/5
Digitaleingang X46/7
Digitaleingang X46/9
Digitaleing. X46/11
Digitaleing. X46/13
ATEX ETR I-Warnung
ATEX ETR I-Alarm
ATEX ETR f-Warnung
ATEX ETR f-Alarm
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
®
VLT AQUA Drive FC 202
13-20 SL-Timer
Array [8]
Range:
Size
Funktion:
related
*

3.12.5 13-4* Logikregeln

Parameter zur freien Definition von binären Verknüpfungen
(boolesch). Es ist möglich, 3 boolesche Zustände in einer
Logikregel über UND, ODER und NICHT miteinander zu
verknüpfen. Das Ergebnis (WAHR/FALSCH) können Sie von
Timern, Vergleichern, Digitaleingängen, Statusbits und
Ereignissen verwenden. Wählen Sie boolesche Eingänge für
die Berechnung unter Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-42 Logikregel Boolsch 2 und
Parameter 13-44 Logikregel Boolsch 3 aus. Definieren Sie die
logischen Verknüpfungen für die ausgewählten Eingänge
unter Parameter 13-41 Logikregel Verknüpfung 1 und
Parameter 13-43 Logikregel Verknüpfung 2.
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2

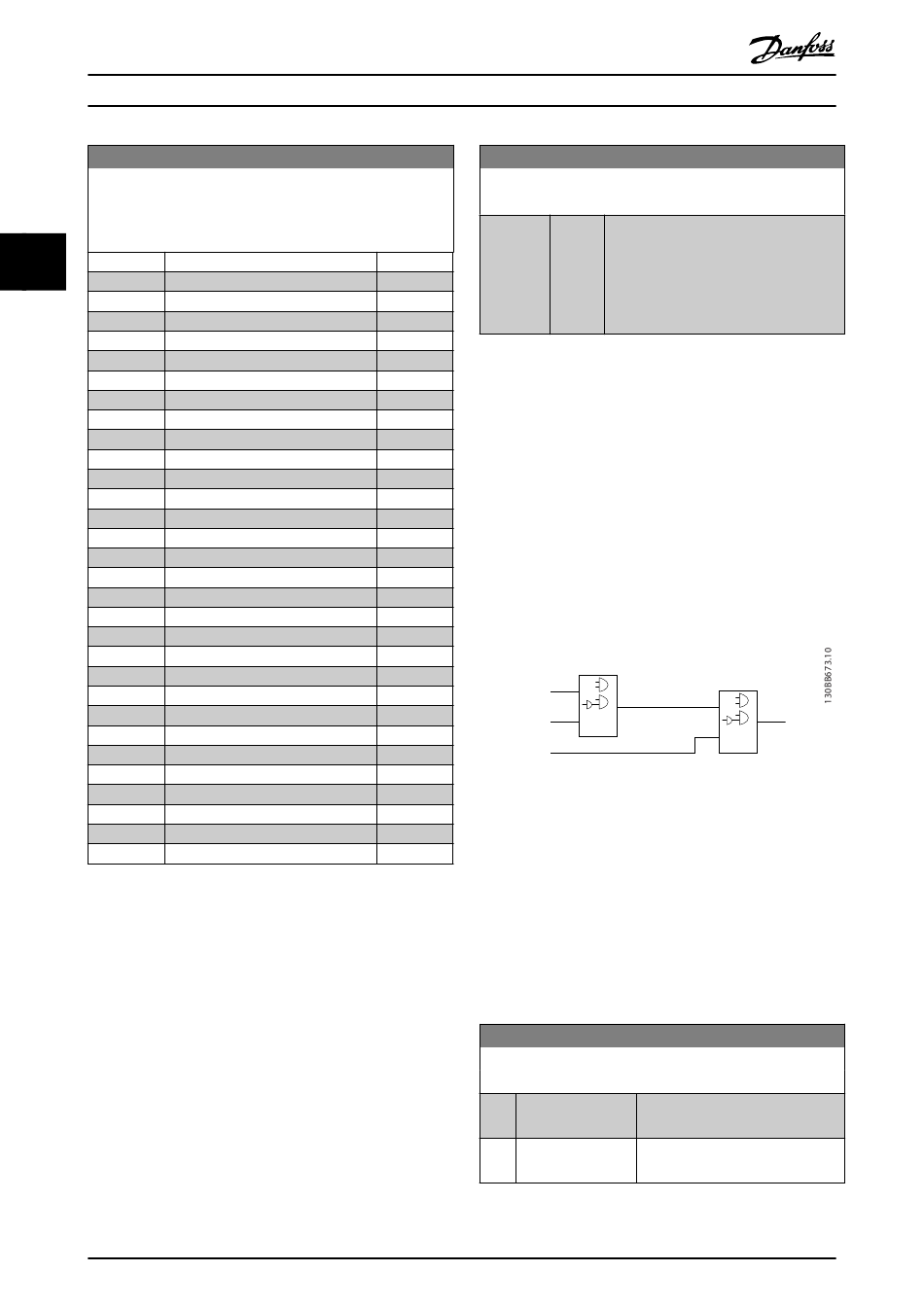

Abbildung 3.44 Logikregeln
Priorität der Berechnung
Die Ergebnisse von Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-41 Logikregel Verknüpfung 1 und
Parameter 13-42 Logikregel Boolsch 2 werden zuerst
berechnet. Das Ergebnis (wahr/falsch) der Berechnung wird
mit den Einstellungen unter Parameter 13-43 Logikregel
Verknüpfung 2 und Parameter 13-44 Logikregel Boolsch 3
kombiniert und ergibt so das Endergebnis (wahr/falsch) der
Logikregel.
13-40 Logikregel Boolsch 1
Array [6]
Option:
[0] FALSCH
[1] WAHR
Funktion:
[ 0 - Der Wert definiert die Dauer der Falsch-
0 ] Ausgabe vom programmierten Timer. Ein
Timer ist nur FALSCH, wenn Sie ihn durch
eine Aktion starten (z. B. [29] Start Timer 1)
und bis der vorgegebene Timer-Wert
abgelaufen ist.
Par. 13-41 Par. 13-43
Logic Rule Operator 1 Logic Rule Operator 2
. . .
. . .
Par. 13-44
Logic Rule Boolean 3
Funktion:
Gibt einen festen Wert für FALSCH in
die Logikregel ein.
Gibt einen festen Wert für Wahr in
die Logikregel ein.
. . .
. . .
