Parameter
4.10.4 13-2* Timer
Verwenden Sie das Ergebnis (WAHR oder FALSCH) der
Timer direkt, um ein Ereignis zu definieren (siehe
Parameter 13-51 SL-Controller Ereignis), oder als boolesche
Verknüpfung in einer Logikregel (siehe
Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-42 Logikregel Boolsch 2 oder
4
4
Parameter 13-44 Logikregel Boolsch 3). Ein Timer ist nur
falsch, wenn er durch eine Aktion gestartet wurde (z. B.
[29] Start Timer 1), bis der in diesen Parameter
eingegebene Timer-Wert abgelaufen ist. Daraufhin wird der
Timer wieder als wahr ausgewertet.
Alle Parameter in dieser Parametergruppe sind Arraypa-
rameter mit einem Index von 0–2 Wählen Sie Index 0, um
Timer 0 zu programmieren, Index 1, um Timer 1 zu
programmieren usw.
13-20 SL-Timer
Array [8]
Range:
0 s
[0 -
*
3600 s]
4.10.5 13-4* Logikregeln
Parameter zur freien Definition von binären Verknüpfungen
(boolesch). Es ist möglich, 3 boolesche Zustände in einer
Logikregel über UND, ODER und NICHT miteinander zu
verknüpfen. Das Ergebnis (WAHR/FALSCH) können Sie z. B.
von einem Digitalausgang verwenden. Wählen Sie
boolesche Eingänge für die Berechnung unter
Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-42 Logikregel Boolsch 2 und
Parameter 13-44 Logikregel Boolsch 3 aus. Definieren Sie die
logischen Verknüpfungen für die ausgewählten Eingänge
unter Parameter 13-41 Logikregel Verknüpfung 1 und
Parameter 13-43 Logikregel Verknüpfung 2.
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2

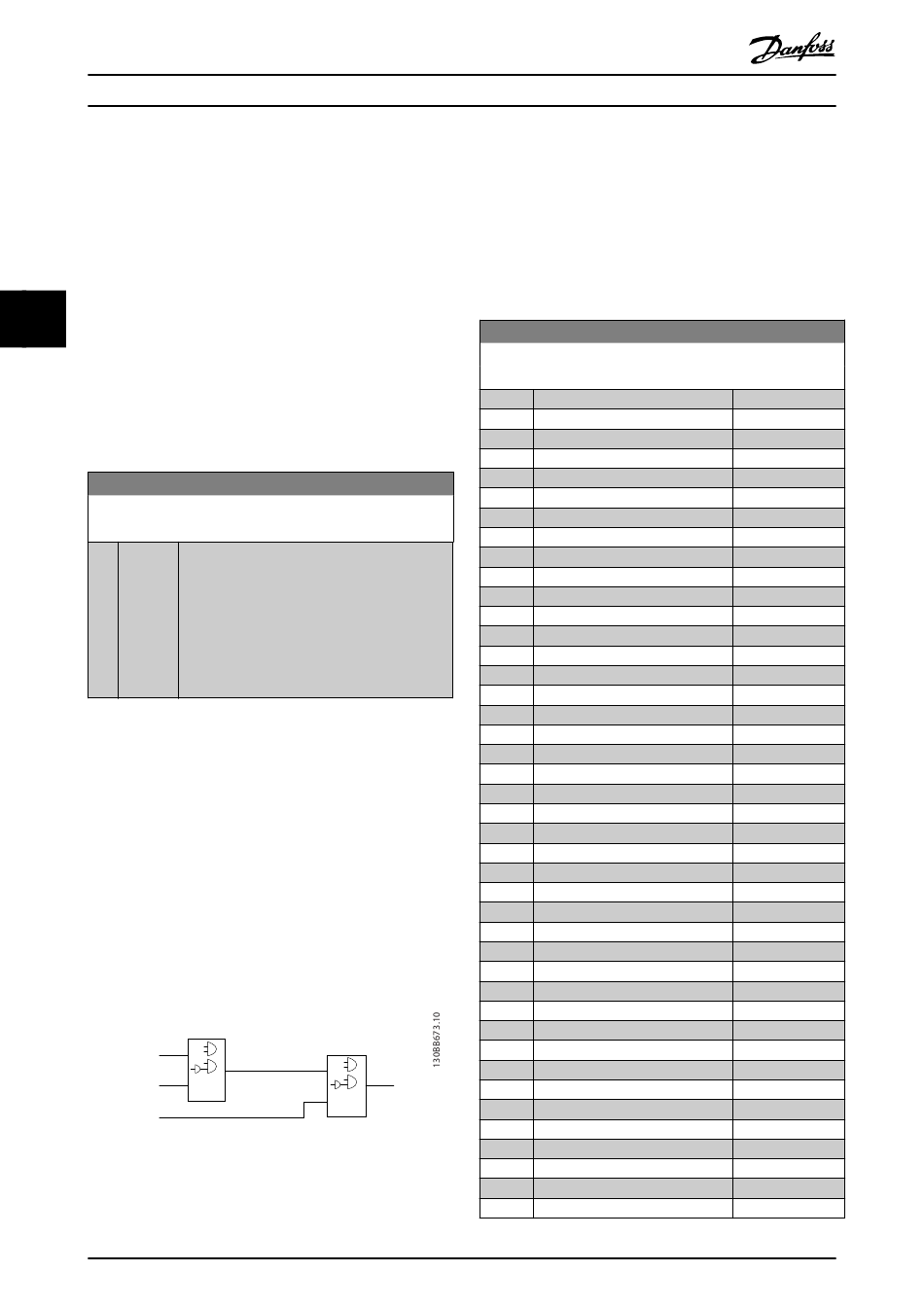

Abbildung 4.18 Logikregeln
92
VLT
Funktion:
Der Wert definiert die Dauer der Falsch-Ausgabe
vom programmierten Timer. Ein Timer ist nur
FALSCH, wenn er durch eine Aktion gestartet
wurde (siehe Parameter 13-52 SL-Controller Aktion
[29-31] und Parameter 13-52 SL-Controller Aktion
[70-74] Start Timer X) und bis der Timer-Wert
abgelaufen ist. Arrayparameter enthalten die
Timer 0-7.
Par. 13-41
Par. 13-43
Logic Rule Operator 1
Logic Rule Operator 2
. . .
. . .
. . .
. . .
Par. 13-44
Logic Rule Boolean 3
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
®
DriveMotor FCP 106/FCM 106
Priorität der Berechnung
Die Ergebnisse von Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-41 Logikregel Verknüpfung 1 und
Parameter 13-42 Logikregel Boolsch 2 werden zuerst
berechnet. Das Ergebnis (wahr/falsch) der Berechnung wird
mit den Einstellungen unter Parameter 13-43 Logikregel
Verknüpfung 2 und Parameter 13-44 Logikregel Boolsch 3
kombiniert und ergibt so das Endergebnis (wahr/falsch) der
Logikregel.
13-40 Logikregel Boolsch 1
Array [6]
Option:
[0]
FALSCH
*
[1]
WAHR
[2]
Motor ein
[3]
Im Bereich
[4]
Ist=Sollwert
[7]
Außerh.Stromber.
[8]
Unter Min.-Strom
[9]
Über Max.-Strom
[16]
Warnung Übertemp.
[17]
Netzsp.auss.Bereich
[18]
Reversierung
[19]
Warnung
[20]
Alarm (Abschaltung)
[21]
Alarm (Absch.verrgl.)
[22]
Vergleicher 0
[23]
Vergleicher 1
[24]
Vergleicher 2
[25]
Vergleicher 3
[26]
Logikregel 0
[27]
Logikregel 1
[28]
Logikregel 2
[29]
Logikregel 3
[30]
Timeout 0
[31]
Timeout 1
[32]
Timeout 2
[33]
Digitaleingang 18
[34]
Digitaleingang 19
[35]
Digitaleingang 27
[36]
Digitaleingang 29
[39]
Startbefehl
[40]
FU gestoppt
[42]
Auto-Reset-Absch.
[50]
Vergleicher 4
[51]
Vergleicher 5
[60]
Logikregel 4
[61]
Logikregel 5
[70]
Timeout 3
[71]
Timeout 4
[72]
Timeout 5
[73]
Timeout 6
[74]
Timeout 7
[81]
Trockenlauf
Funktion:
