Logikregeln - Danfoss VLT HVAC Drive FC 102 Programmierhandbuch

Parameterbeschreibungen

3.13.5 13-4* Logikregeln

Parameter zur freien Definition von binären Verknüpfungen
(boolesch). Es ist möglich, 3 boolesche Zustände in einer
Logikregel über UND, ODER und NICHT miteinander zu
verknüpfen. Das Ergebnis (WAHR/FALSCH) können Sie z. B.
von einem Digitalausgang verwenden. Wählen Sie
boolesche Eingänge für die Berechnung unter
Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-42 Logikregel Boolsch 2 und
Parameter 13-44 Logikregel Boolsch 3 aus. Definieren Sie die
logischen Verknüpfungen für die ausgewählten Eingänge
unter Parameter 13-41 Logikregel Verknüpfung 1 und
Parameter 13-43 Logikregel Verknüpfung 2.
Par. 13-41
Logic Rule Operator 1
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2 . . .
. . .
Par. 13-44
Logic Rule Boolean 3

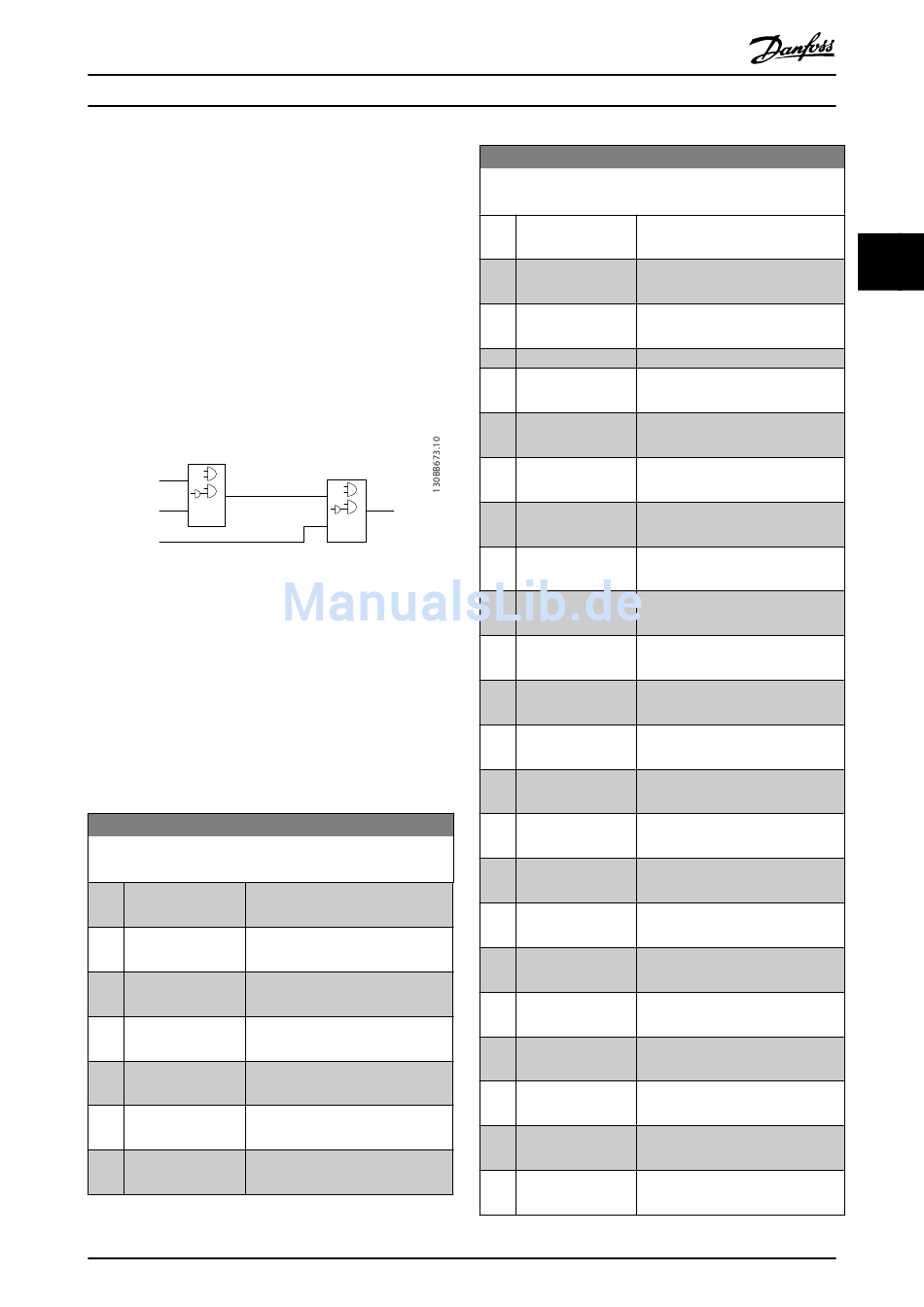

Abbildung 3.36 Logikregeln
Priorität der Berechnung
Die Ergebnisse von Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-41 Logikregel Verknüpfung 1 und
Parameter 13-42 Logikregel Boolsch 2 werden zuerst
berechnet. Das Ergebnis (wahr/falsch) der Berechnung wird
mit den Einstellungen unter Parameter 13-43 Logikregel
Verknüpfung 2 und Parameter 13-44 Logikregel Boolsch 3
kombiniert und ergibt so das Endergebnis (wahr/falsch) der
Logikregel.
13-40 Logikregel Boolsch 1
Array [6]
Option: Funktion:
[0] FALSCH Gibt den Festwert FALSE (FALSCH) in
die Logikregel ein.
[1] WAHR Gibt den Festwert TRUE (WAHR) in
die Logikregel ein.
[2] Motor ein Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
[3] Im Bereich Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
[4] Ist=Sollwert Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
[5] Moment.grenze Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
[6] Stromgrenze Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
MG11CE03
Programmierhandbuch
13-40 Logikregel Boolsch 1
Array [6]
Option:
[7]
[8]
[9]
[10]
[11]
[12]
Par. 13-43
Logic Rule Operator 2
[13]
[14]
. . .
. . .
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
Funktion:
Außerh.Stromber. Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Unter Min.-Strom Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Über Max.-Strom Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Außerh.Drehzahlber.
Unter Min.-Drehzahl Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Über Max.-Drehzahl Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Außerh.Istwertber. Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Unter Min.-Istwert Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Über Max.-Istwert Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Warnung Übertemp. Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Netzsp.auss.Bereich Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Reversierung Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Warnung Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Alarm (Abschaltung) Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Alarm (Absch.verrgl.) Zur weiteren Beschreibung siehe
Kapitel 3.7.3 5-3* Digitalausgänge.
Vergleicher 0 Verwendet das Ergebnis von
Vergleicher 0 in der Logikregel.
Vergleicher 1 Verwendet das Ergebnis von
Vergleicher 1 in der Logikregel.
Vergleicher 2 Verwendet das Ergebnis von
Vergleicher 2 in der Logikregel.
Vergleicher 3 Verwendet das Ergebnis von
Vergleicher 3 in der Logikregel.
Logikregel 0 Verwendet das Ergebnis von
Logikregel 0 in der Logikregel.
Logikregel 1 Verwendet das Ergebnis von
Logikregel 1 in der Logikregel.
Logikregel 2 Verwendet das Ergebnis von
Logikregel 2 in der Logikregel.
Logikregel 3 Verwendet das Ergebnis von
Logikregel 3 in der Logikregel.
