Simrad AP50 Autopilot
2.7 RF45X Ruderlage Rückgeber Installation
14
Der RF45X wird normalerweise mit der Schaftspitze nach oben
installiert, kann jedoch zur Erhöhung des Komforts auch mit der
Schaftspitze nach unten installiert werden. Die Abweichung kann
dann in die AP50 Software umgestellt werden oder wie gezeigt in
Abb. 2-5 auf Seite 15. Eine „Überkopf-Installation" bietet einen
besseren Zugang zur Einheit, da sie dann ohne Demontage zu
öffnen ist. Dazu werden die zwei Schrauben der Einheit
aufgedreht und die Abdeckung entfernt. Beim Wiederanbringen
der Abdeckung darauf achten, dass die Drähte nicht beschädigt
werden.

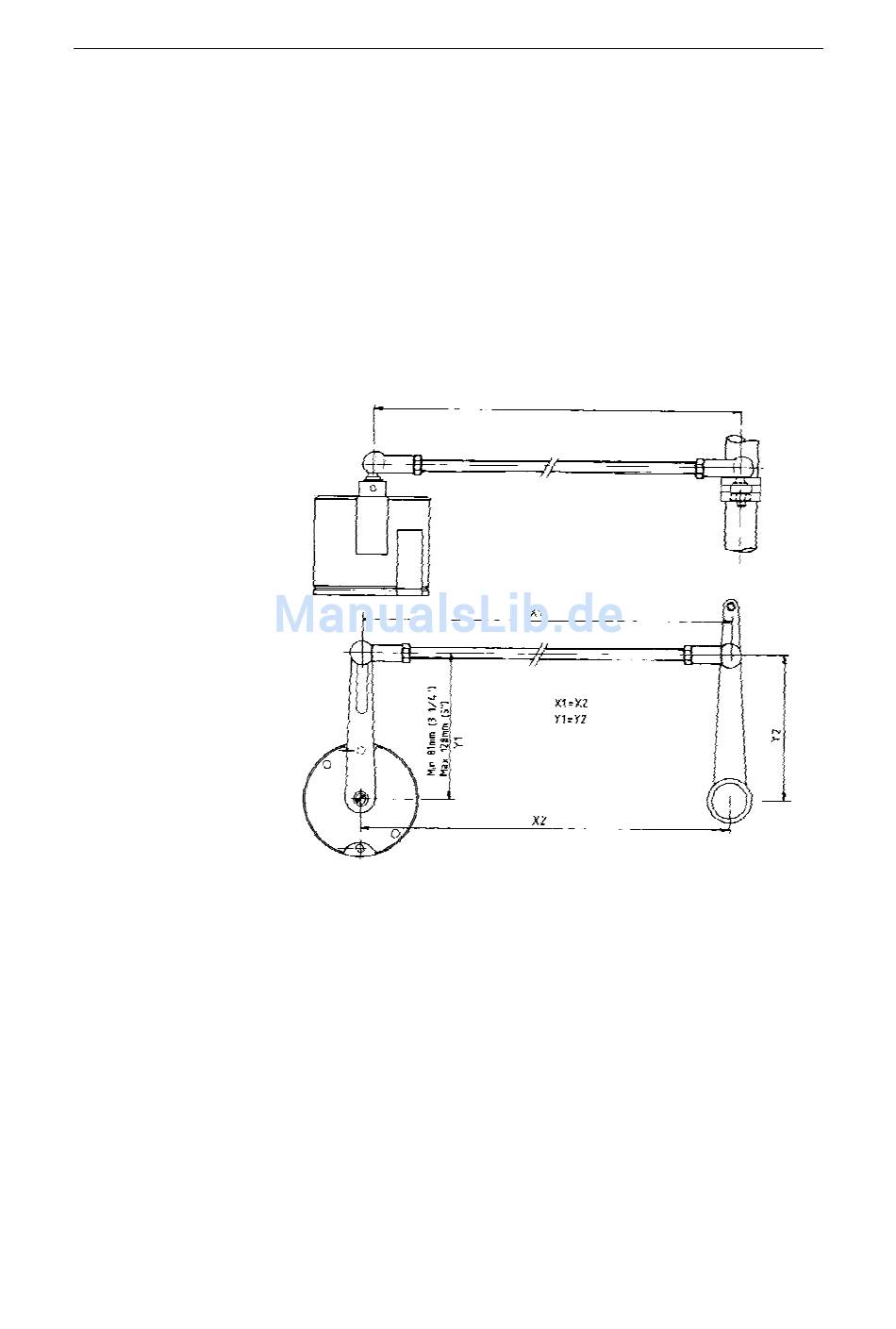

Abb. 2-4 RF45X Ruderlage Rückgeber Anschluss
Die beiliegende Schablone (Zeichnung 22011225) wird genutzt,
um die erforderlichen Montagelöcher zu bohren. Die Einheit ist
mit der Montagegrundlage durch zwei Inbusschrauben befestigt
(es können auch andere Schraubentypen verwendet werden, wenn
z.B. die Einheit auf einer Holzgrundlage installiert werden soll).
Die Parallelogramm-Konfiguration des Übertragungsgestänges
wird vorgenommen (siehe Abb. 2-4) und das Gestänge
einstweilig am RF45X Schaft befestigt. Das Gestänge kann durch
Abschneiden eines Stückes gekürzt werden. Das Ruder sollte
mechanisch von hart BB nach hart STB bewegt werden, um zu
gewährleisten, dass das Gestänge sich frei in beide Richtungen
bewegt.
Max 600mm (23,5")
20222626 / B
