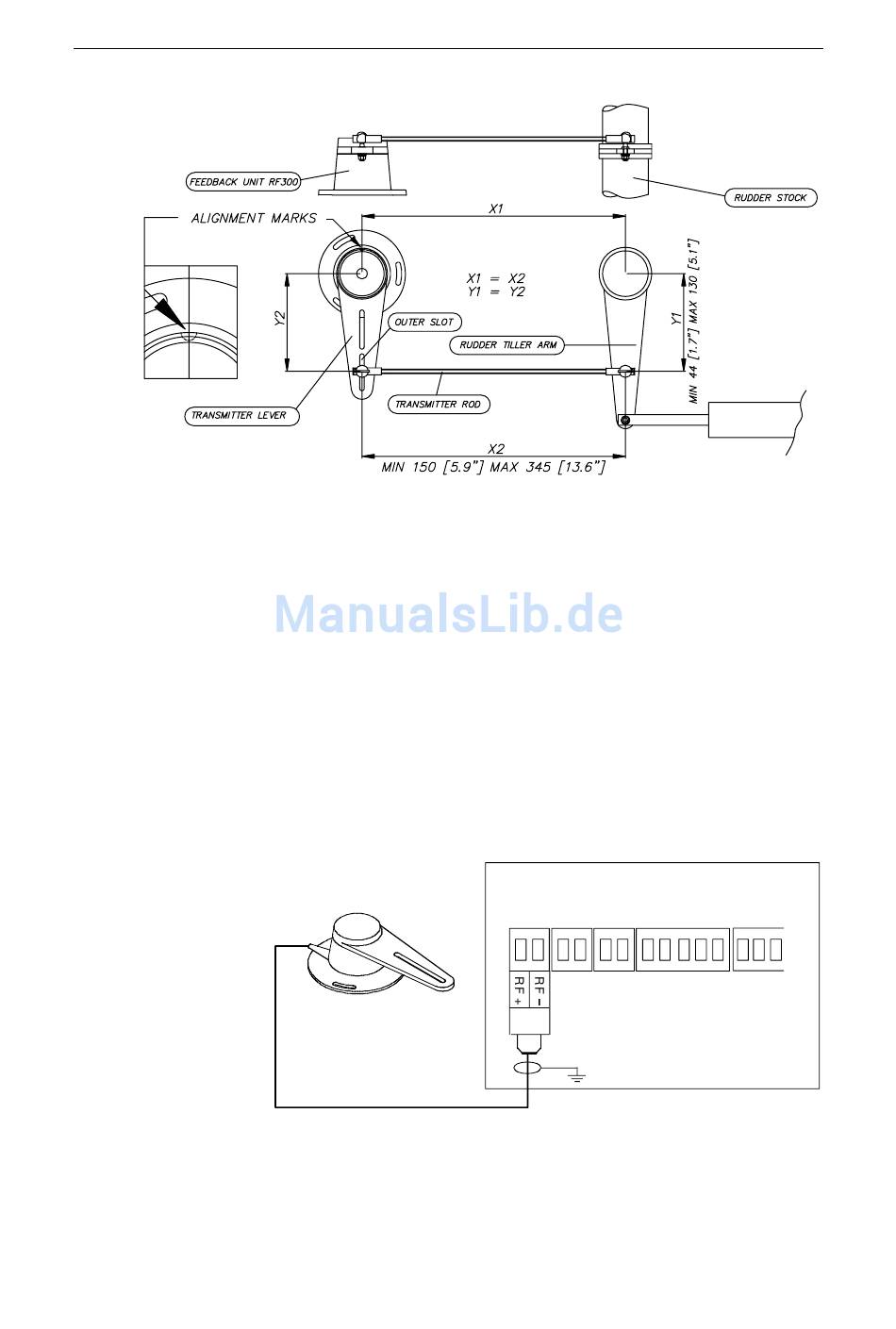

Abb. 2-2 RF300 Montage
Die Raumverhältnisse könnten eine Kürzung des Übertragungs-
gestänges erfordern, damit der RF300 näher am Ruderschaft
montiert werden kann.
Nun sind die Befestigungsschrauben sowohl für die RF300
Rückgeber-Einheit als auch für das Kugelgelenk des
Übertragungsgestänges anzuziehen.
Um sicherzustellen, daß die mechanische Verbindung zum
RF300 einwandfrei funktioniert, ist die Bewegung des RF300 zu
beobachten, während eine weitere Person das Ruder in sämtliche
Positionen (von hart BB nach hart STB) bewegt. Der RF300
wird mit der J50 Anschlussbox verbunden wie in Abb. 2-3
gezeigt.
Abb. 2-3 RF300 Anschluss
(019356)
ANSCHLUSSBOX
HAUPT-PLATINE
Ruder
Rückg.
*
* NICHT POLARISIERT
(FARBUNABHÄNGIG)
Installation
13
