2.16 S9 Steuerhebel
20222626 / B
Einbau
Siehe hierzu auch Abb. 2-29. Für eine Schottmontage benutzten
Sie bitte die im Lieferumfang enthaltenen 8 Buchsen. Diese
werden jeweils zu zweit gegeneinander gesetzt und anschließend
werden die Schrauben durchgeführt. Eine direkte Verbindung
zwischen dem S9 und einen Stahlschott wird so vermieden und
es kommt nicht zu Korrosion. Die Abdeckplatte kann zur
Vereinfachung der Positionierung der Kabelauslässe um 360°
gedreht werden. Für eine Instrumentenbrettmontage müssen die
beiden im Lieferumfang enthaltenen Halter verwendet werden.
Abb. 2-30.

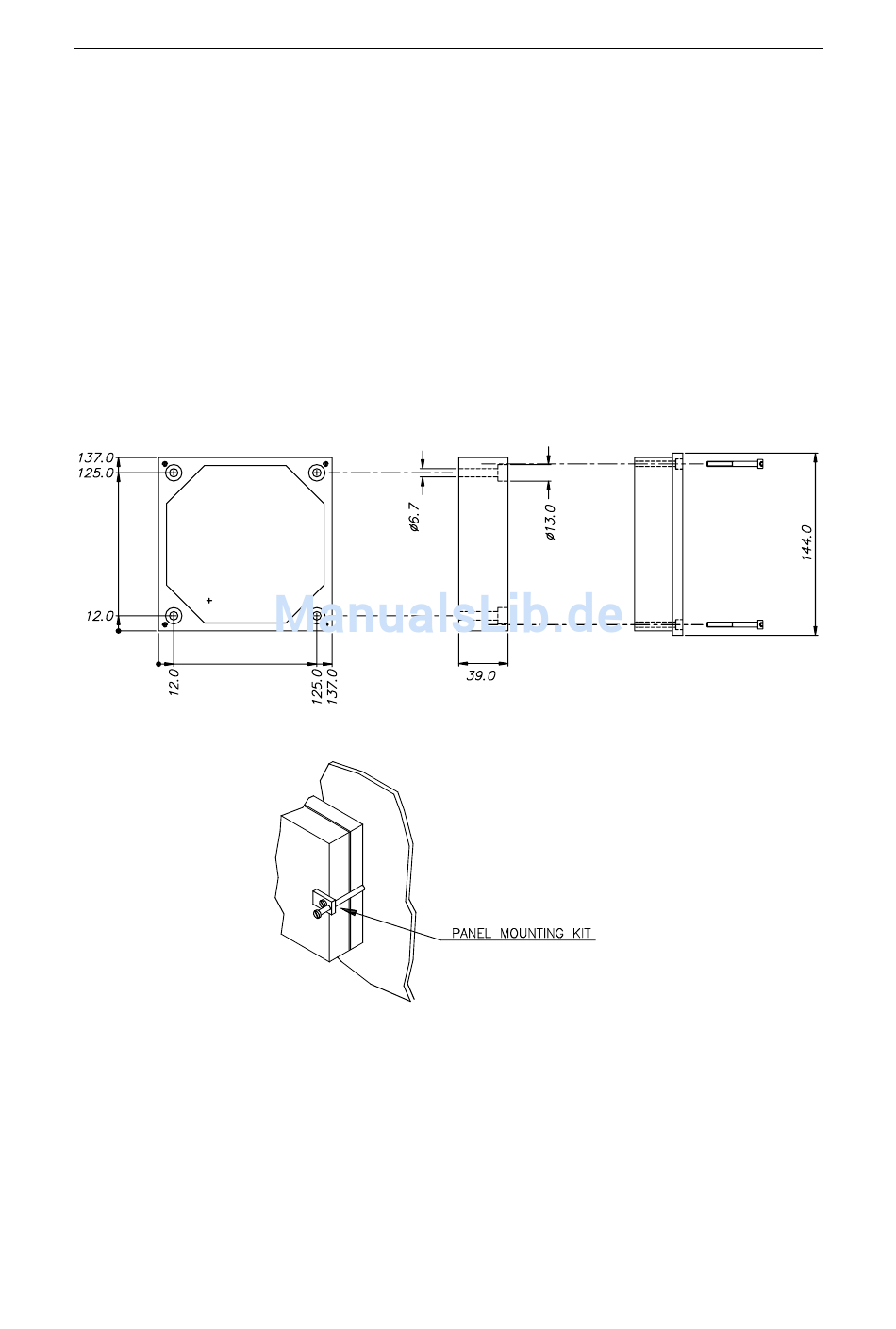

Abb. 2-29 S9 Steuerhebel, Schotteinbau
Abb. 2-30 S9 Steuerhebel, Instrumentenbrettmontage
Anschluss
Wenn der Anschluss gemäß Abb. 2-31 erfolgt, kann der S9 für
eine NFU- Steuerung über die J50 Elektronikbox genutzt
werden, wenn der Autopilot im STBY Modus ist und ein
Kurswechsel kann im AUTO Modus vorgenommen werden.
Installation
41
