Simrad AP50 Autopilot
2.21 Schnittstellenanschlüsse für zusätzliche
Ausrüstung (Nav-Empfänger etc.)
Anmerkung !
46
Das AP50 Autopilot-System bietet für den Datenaustausch
diverse Anschlussmöglichkeiten:
1. J50 verfügt über zwei NMEA Eingangs-/Ausgangs-
Datenkanäle und Clock-Daten-Schnittstellenschlüsse an
Simrad- und Furuno Radars. Nur der J50-2-Datenkanal
(NMEA-Eingang 2) akzeptiert NMEA-Kursdatensätze.
2. Die zusätzlich wählbare NI300X NMEA-
Schnittstellenanschluss-Einheit (Erweiterung) mit 4 weiteren
NMEA-Eingangs-/Ausgangs-Datenkanälen.
Die nachfolgenden Verbindungsdiagramme zeigen die
Schnittstellenmöglichkeiten auf.
Siehe auch „Schnittstellen-Einstellungen" auf S. 64 und die
Tabelle NMEA-Datensätze auf S. 120.

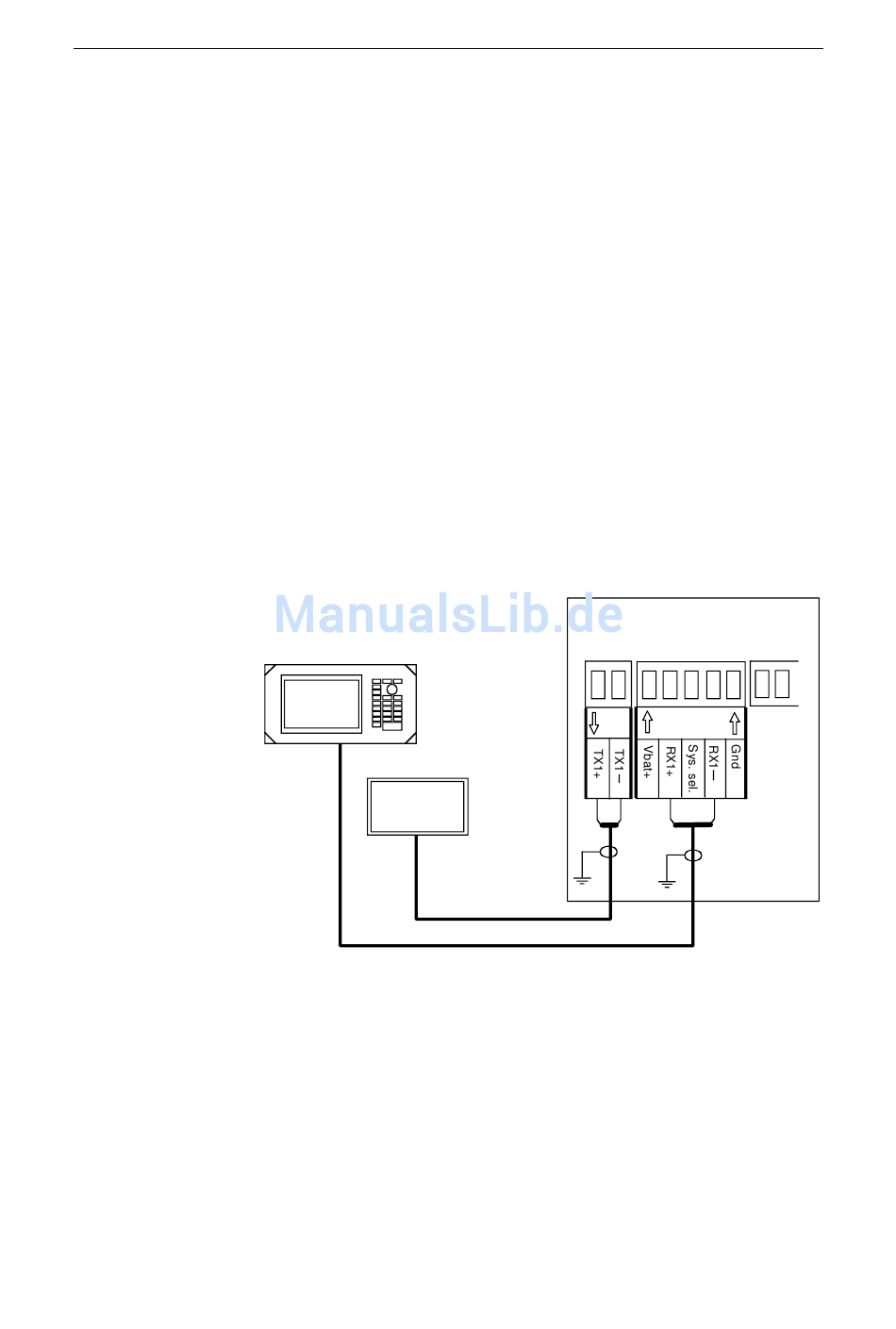

Einfacher NMEA Eingang/Ausgang
NAV-Empfänger
oder Plotter
(NMEA-Sender)
NMEA
Ruderinstrum.
Compassinstr.
Radar
Abb. 2-37 Einfacher NMEA-Anschluss
Anschlussbox
Hauptplatine
TB13
TB14
NMEA
NMEA Input 1
Output1
20222626 / B
