• Das/die Robnet-Kabel mit dem Anschluss/den Anschlüssen
der Bedieneinheit verbinden. (Siehe Anmerkung der Seite
35).

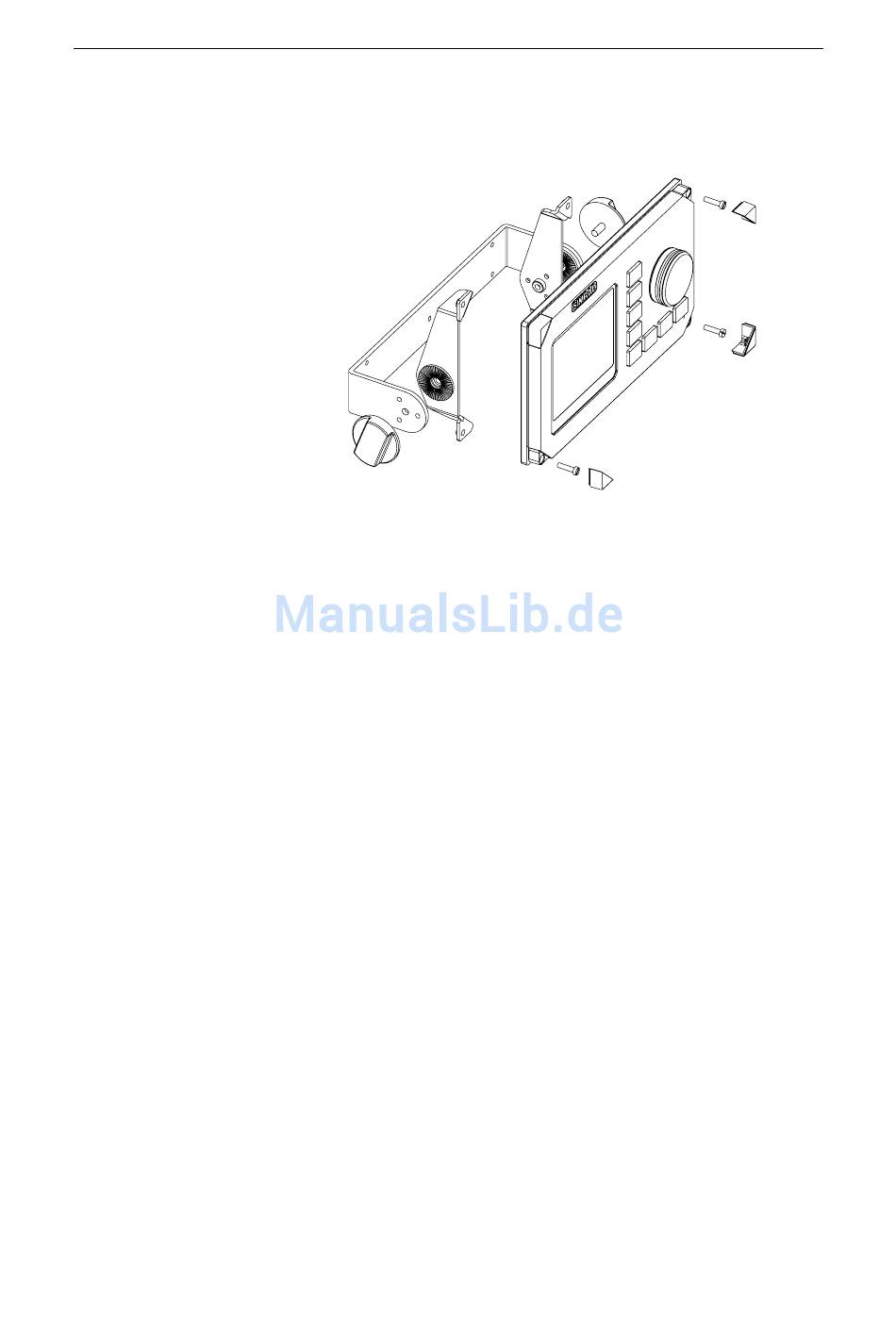

Abb. 2-20 AP50 Winkelhalterung Montage
Robnet- Einheiten und Robnet- Netzkabel
Folgende Robnet- Einheiten sind in einem System verfügbar:
AP50 Bediengerät, AP51 portables Bediengerät, RC25 Fluxgate
Sensor mit Drehgeschwindigkeitskreisel, FU50 Steuerhebel für
Wegsteuerung, GI51 Kreisel- Interface, NI300X NMEA-
Interface, TI51 Bug- bzw. Heckstrahlruder- Interface und AD50
Analoger Antrieb.
Die meisten Robnet-Einheiten haben 2 Robnet-Anschlüsse und
können daher zur Erweiterung des Systems als
"Verlängerungsbuchse" genutzt werden. Die Robnet-Netzwerk-
Anschlüsse haben keine festgelegten "Ein-" oder "Ausgänge".
Die Verbindungen sind mit jedem verfügbaren Robnet-
Anschluss der jeweiligen Einheit koppelbar.
Robnet-Netzkabel sind mit einer Länge von 7 und 15 m lieferbar
und mit 6 PIN männlichen Anschlüssen an einem oder beiden
Enden ausgestattet. Das 15 m lange Kabel zur Anschlussbox hat
nur einen Anschluss, und zwar den für das Bediengerät.
Zusätzliches Verlängerungskabel ist in 10 m Länge erhältlich
und hat einen männlichen und einen weiblichen Anschluss
(Bestell-Nr. 22192266).
Bei der System-Installation ist die Robnet-Kabellänge durch die
Verbindung aller Robnet-Einheiten mit dem nächsten
verfügbaren Robnet-Anschluss zu reduzieren.
Die totale Länge der Robnet-Kabel ist abhängig von der Anzahl
der vorhandenen Robnet-Einheiten und dem Spannungsabfall
der verbundenen Einheiten.
