Simrad AP50 Autopilot
Anmerkung !
16

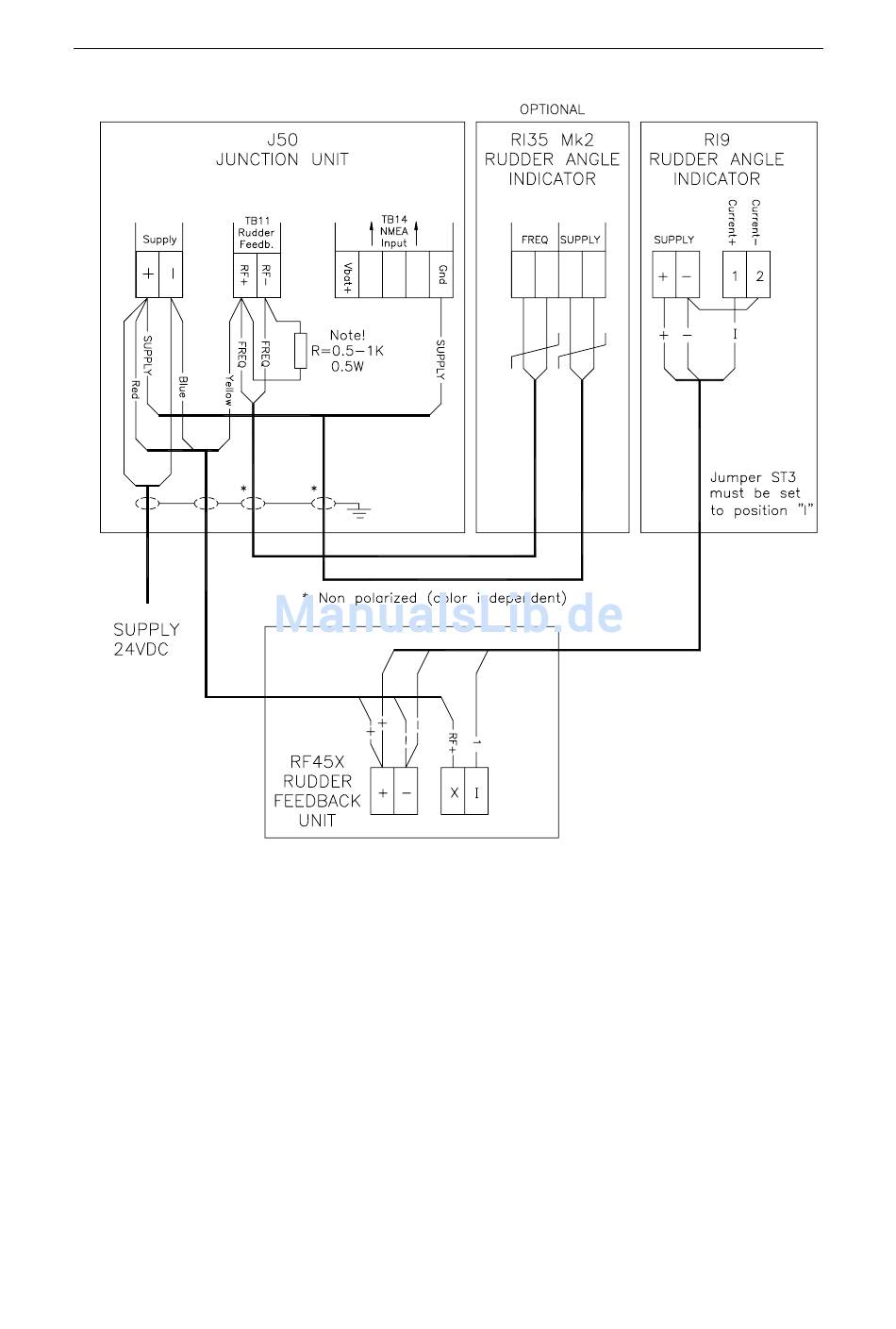

Abb. 2-6 RF45X Anschloss an RI9 Ruderwinkel-Anzeiger
und RI35 Mk2 (optional)
Das obige Verbindungsdiagramm zeigt den Anschluss eines RI9
an ein System mit RF45X Ruderlage Rückgeber. Zum
Anschluss einer RI35 MK2 Ruderwinkel-Anzeige siehe RI35
MK2 Handbuch.
Diese Verbindung ermöglicht voll funktionierende Anzeigen
auch bei ausgeschaltetem Autopiloten. Um die Anzeigen mit
dem Autopiloten auszuschalten, müssen Anzeige und
Ruderlagerückgeber-Supply+ mit J50 Vbat anstelle von J50
Supply+ verbunden warden.
Der Widerstand R (0.5-1K, 0,5 W) muss montiert werden. Der
Widerstand wird nicht von Simrad geliefert.
20222626 / B
