2.4 System-Zusammenstellung
2.5 AP50 System-Ansicht
GI51
ELECTRONIC
CHART
SYSTEM
HS5X
GPS/
CHART
GYROCOMPASS
PLOTTER
BOAT'S
MAGNETIC
COMPASS
CD100A
CDI35
Anmerkung !
20222626 / B
Vor der Installation sollte man sich unbedingt mit der System-
Zusammenstellung vertraut machen. Das erweiterte System ist
dargestellt in Abb. 2-1 auf S. 11.
Es ist besonders auf die Kombination von
Anschlussbox/Antriebseinheit auf Seite 27 zu achten und auf
Kabellängen/Nummern der Robnet Einheiten auf Seite34.
Da viele der Einheiten über ein gemeinsames Netz (ROBNET) -
mit identischen Verbindungen - miteinander kommunizieren, ist
die Installation erheblich vereinfacht. Wenn möglich, ist der
Einbau jeder Einheit durch die mitgelieferten Standard-
Kabellängen vorzunehmen. Ein ROBNET-Verlängerungskabel
(10 m) ist bei Ihrem SIMRAD-Händler erhältlich (siehe
Technische Spezifikation , Absatz 3, beginnend auf S. 105.). Die
Bestellnummern sind in der Ersatzteilliste auf S. 101 ersichtlich.
RC25
NI300X
ROBNET
RADAR CLK/DATA
EXT. ALARM
MAINS
WINDVANE
NON
SIMRAD
COMPASS
NMEA DATA
RFC35
2-WIRE FREQ.

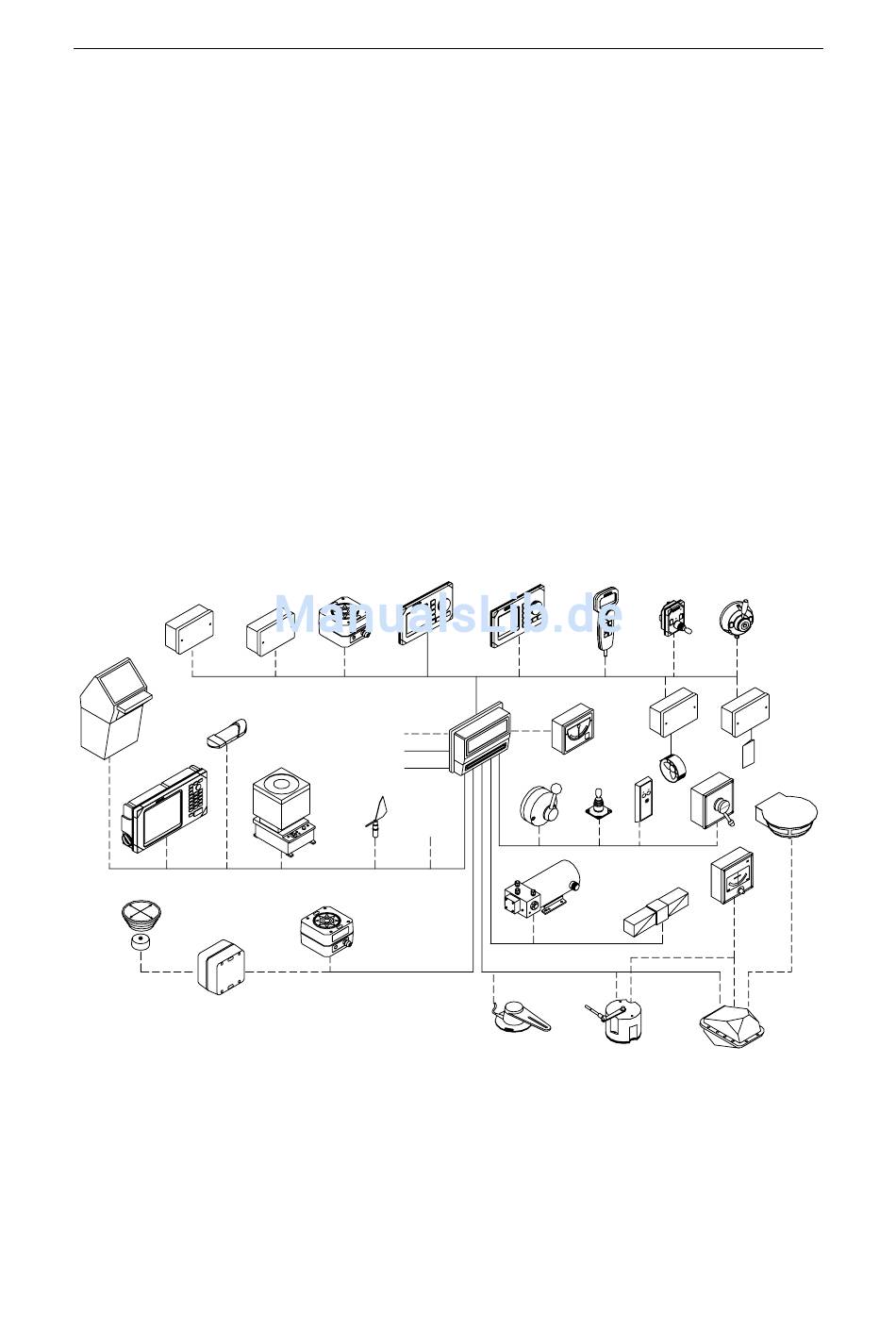

Abb. 2-1 AP50 Erweiterte System-Übersicht mit Optionen
Diese Abbildung zeigt nicht alle möglichen System-Ansichten.
AP50
AP50
AP51
RI35 MK2
J50/
J50-40
JS10
S35
3- or 4-WIRE
SOLENOID
VALVE
REVERSIBLE
PUMP
2-WIRE FREQ.
RF300
Installation
FU50
QS50
TI51
AD50
S9
PANORAMA
MK2
R3000X
RI9
RF45X
RF14XU
11
