F1/2 Fernbedienung - Simrad AP50 Einbauanleitung Und Betriebsanleitung

2.20 F1/2 Fernbedienung

20222626 / B
S35
STEUERHEBEL

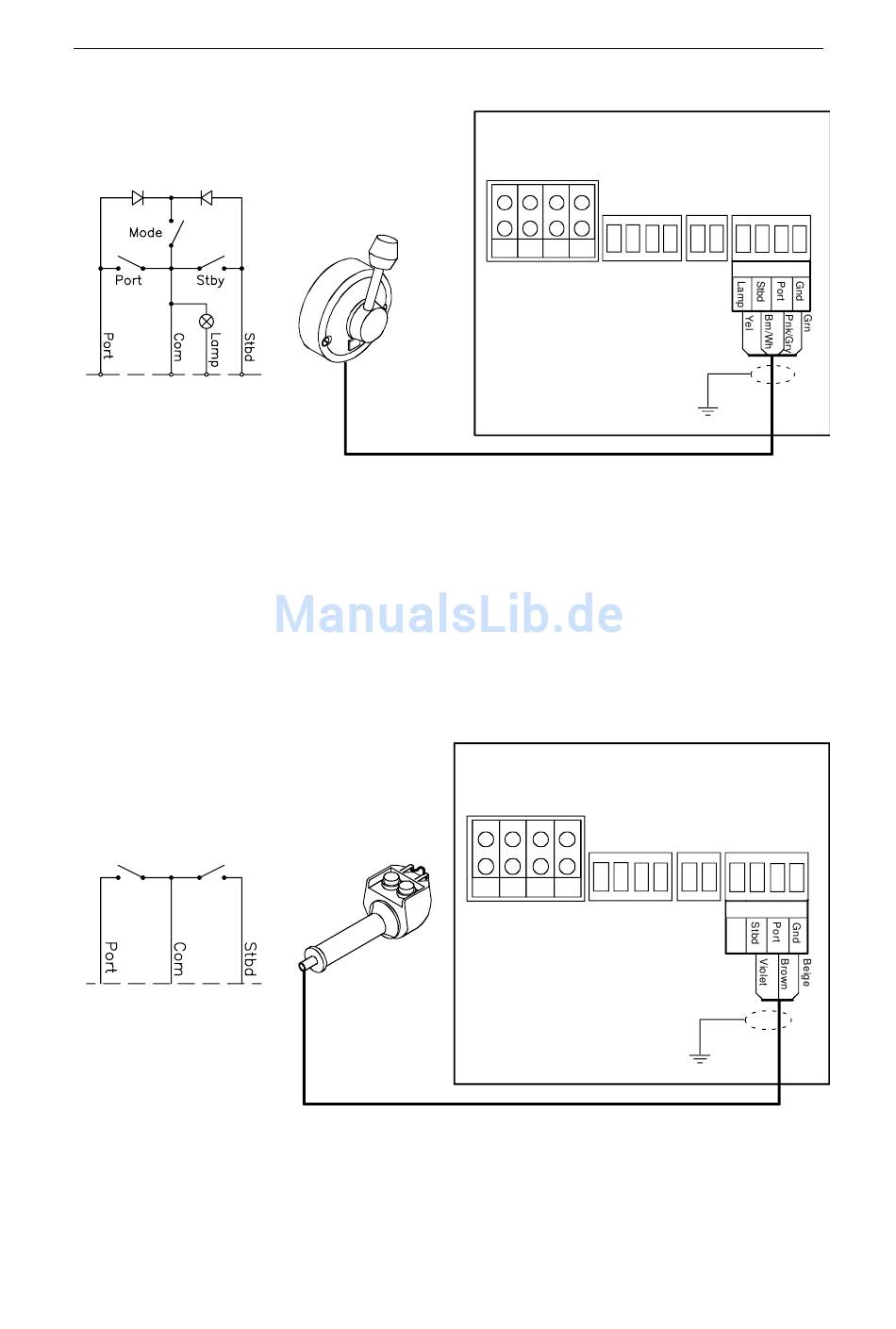

Abb. 2-35 S35 Anschluss
Öffnen der Einheit durch Lösen der drei Schrauben an der
Rückseite. Innen befinden sich zwei Mikroschalter, eine Platine
mit einer Klemmleiste, eine Drahtbrücke (jumper strap) und
andere Bauteile gemäß dem mitgelieferten Anschlussplan.
Die F1/2 Fernbedienung wird mit 10 m Kabel geliefert und ist
wie in Abb. 2-36gezeigt mit der Anschlussbox zu verbinden.
F1/2
FERNBEDIENUNG
Abb. 2-36 F1/2 Anschluss
Anschlussbox
Leiterplatine
TB1 TB2
TB3
Ac h t u n g :
D i e F a r b ko d i e r u n g d e r
Kl e mm l e i st e n b e s c h r i f t u n g
i s t n i c h t z u b e a c h t e n .
Anschlussbox
Leiterplatine
TB1 TB2
TB3
Ac h t u n g :
D i e F a r b ko d i e r u n g d e r
Kl e m m l e i s t e n b e s ch r i f t u n g
i s t n i c h t z u b e a c h t e n .
Installation
TB4 TB5
R EM O TE
R E M O T E
TB4 TB5
R EM O TE
R E M O T E
45
