20222626 / B
CD100A Kurs-Detektor
Dieser separate Kursadapter kann an einem bereits vorhandenen
vollkardanischen Magnetflachkompass montiert werden. In der
Mitte des Kompass-Grundgewichts ist ein Loch mit 6 mm
Gewinde zu bohren. Der Kursadapter wird mit einer 6 mm
Schraube in der Kompassmitte befestigt. Sicherstellen, dass das
Kabel die kardanische Aufhängung nicht behindert.
3
4
2
5
6
1
Die Mutter an der Montageschraube (Pos. 1) nur für den Transport
befestigen, vor Einbau entfernen.

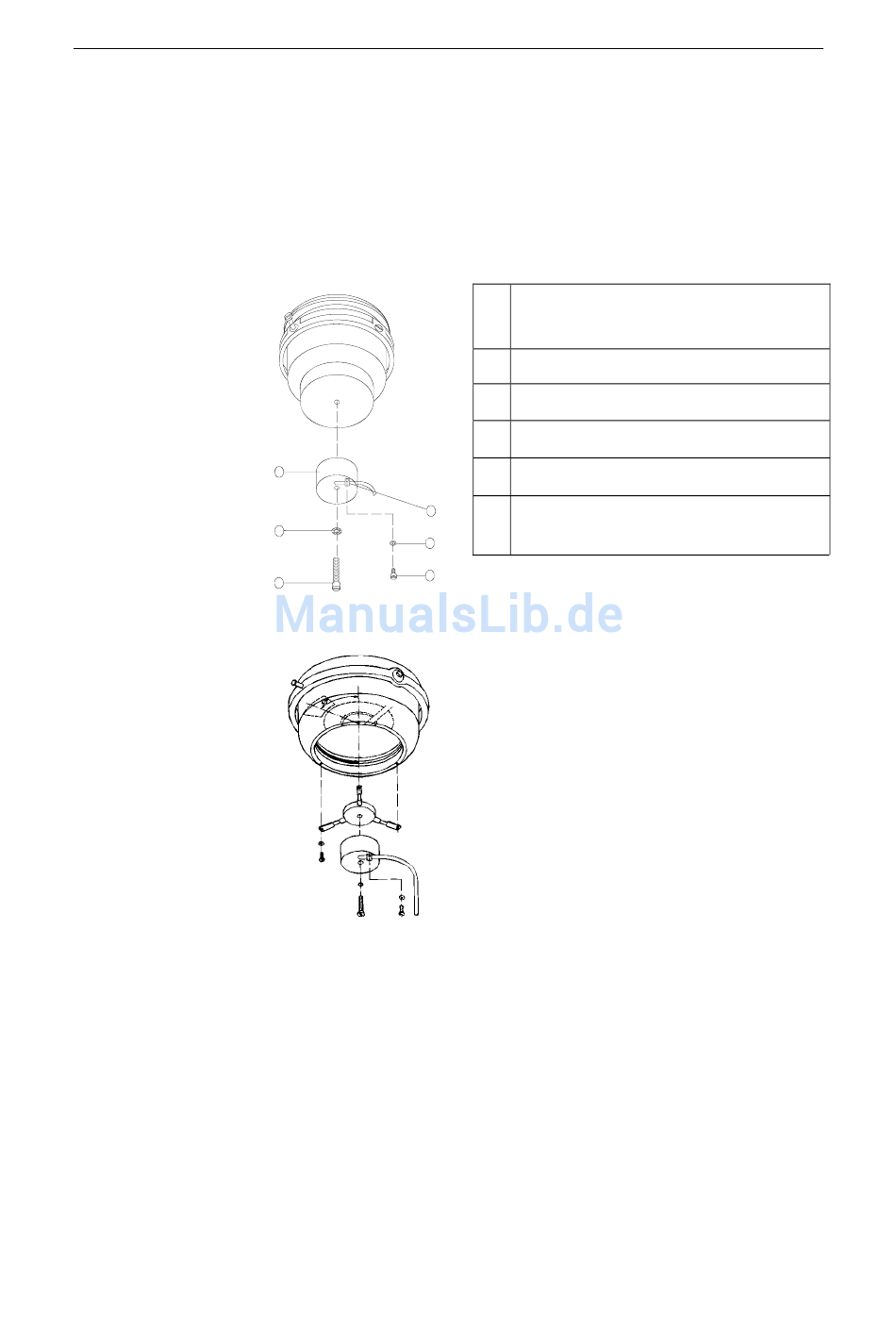

Abb. 2-44 CD100A Montage
CDI35 Interface
CDI35 so nah wie möglich zum Kompass und für Servicezwecke
leicht zugänglich platzieren.
Die zwei Befestigungsschrauben in die Schlitze stecken und die
Einheit am Schott montieren. Durch Öffnen Zugang zur
Anschlussleiste verschaffen. Das CD100 Kabel auf die passende
Länge kürzen und beide Kabel entsprechend dem folgenden
Anschlussplan verbinden.
1
Schraube M6x25mm, nicht
magnetisch
2
Unterlegscheibe, nicht magnetisch
3
Kurs-Detektor
4
Kabelklemme, Nylon
5
Unterlegscheibe, nicht magnetisch
6
Schraube M3x10mm, nicht
magnetisch
Anmerkung !
Wenn der Kurs-Detektor auf einen
Reflektor-Kompass montiert wird,
sollten die wählbare Dreibein-
Halterungen benutzt werden.
(Siehe Abb. 6-6 auf S. 111).
Installation
51
