6.13 TI51 Bugstrahlruder Interface
Abmessungen: .......................................................................................... Siehe Abb. 6-11
Gewicht:...................................................................................................... 0,8 kg (1.8 lbs)
Material:........................................................................ Epoxyd beschichtetes Aluminium
Schutzart: .................................................................................................................... IP44
Spannung und Interface:...................................................................Robnet, 2 Anschlüsse
Kabeleinlass:.........................Gummianschlussstutzen für Kabel 10-14 mm Durchmesser
Montage:......................................................................................................Schottmontage
Kompassschutzabstand: ................................................................................ 0.2 m (0.7 ft)
Temperaturbereich:
Betrieb: ........................................................................ –25 to +55°C (–13 to +130°F)
Lagerung:..................................................................... –30 to +80°C (–22 to +176°F)
Bug- bzw. Heckstrahlruderantriebsschnittstelle:
Ein/Aus Magnete:Backbord/Steuerbord ein/aus, offener Kollektor, galvanisch isoliert,
Sauer Danfoss PVEM:......... Nominal U
Analoge Spannungskontrolle, interne Versorgung:Kontrollbereich ±10V, max. 5 mA,
116

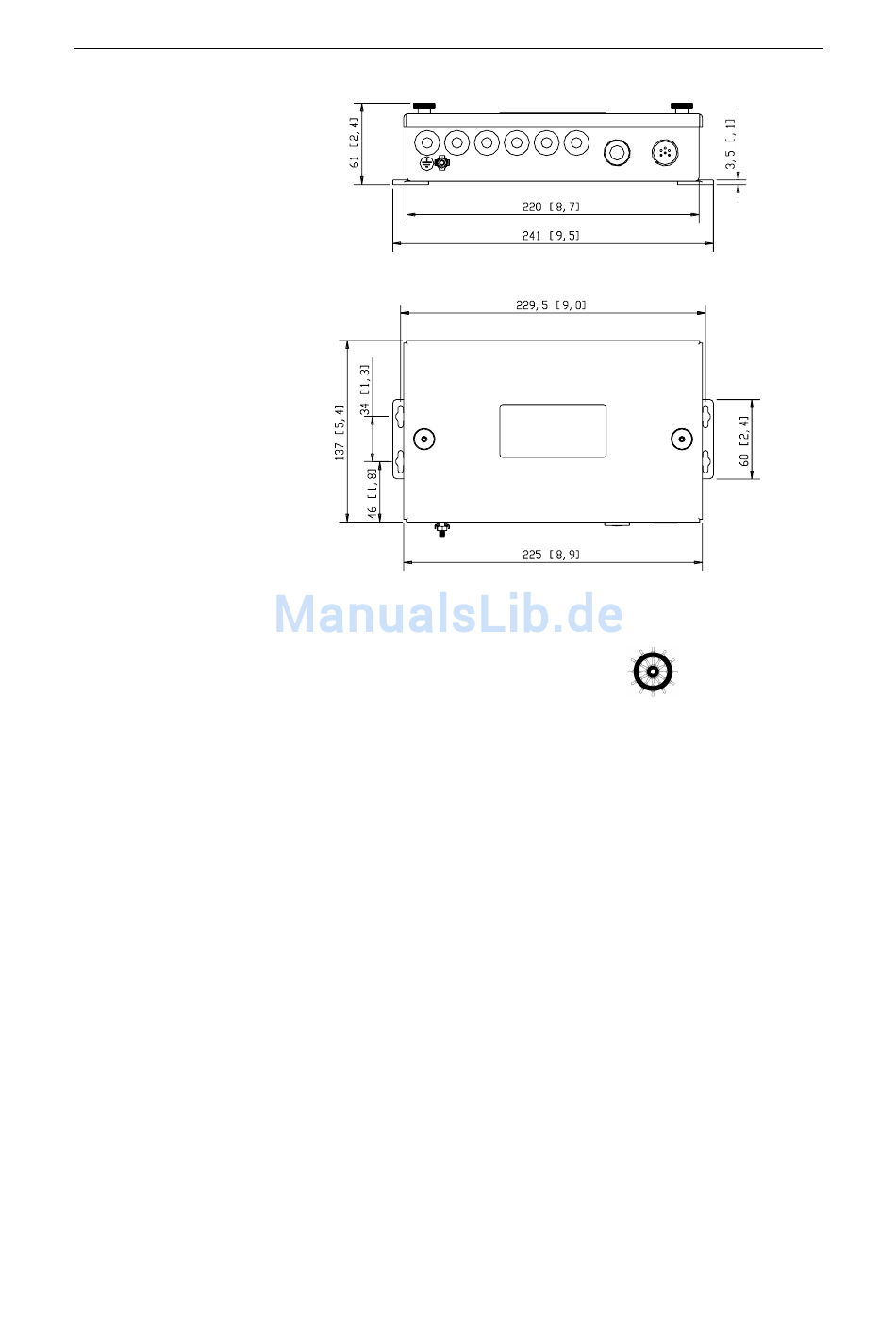

Abb. 6-11 GI51, TI51, AD50 und NI300X Abmessungen
DC
Ventil gesättigt für<0.25*U
Masse extern: plus oder minus, 3A max.
=12/24V, I=0.25/0.5mA, neutral 0.5*Un,
Kontrollbereich 0.25*U
bis 0.75*U
DC
DC
oder >0.75*U
DC
DC
galvanisch isoliert
20222626 / B
,
.
