Simrad AP50 Autopilot
2.17 R3000X Fernbedienung Installation
2.18 JS10 Joystick
2.19 S35 NFU Steuerhebel
44
Die R3000X sollte in der gelieferten Halterung, die mit den vier
Montageschrauben befestigt wird, montiert werden. Das Gerät
ist wetterfest und ist somit für Außenmontage geeignet.
R3000X
FERNBEDIENUNG

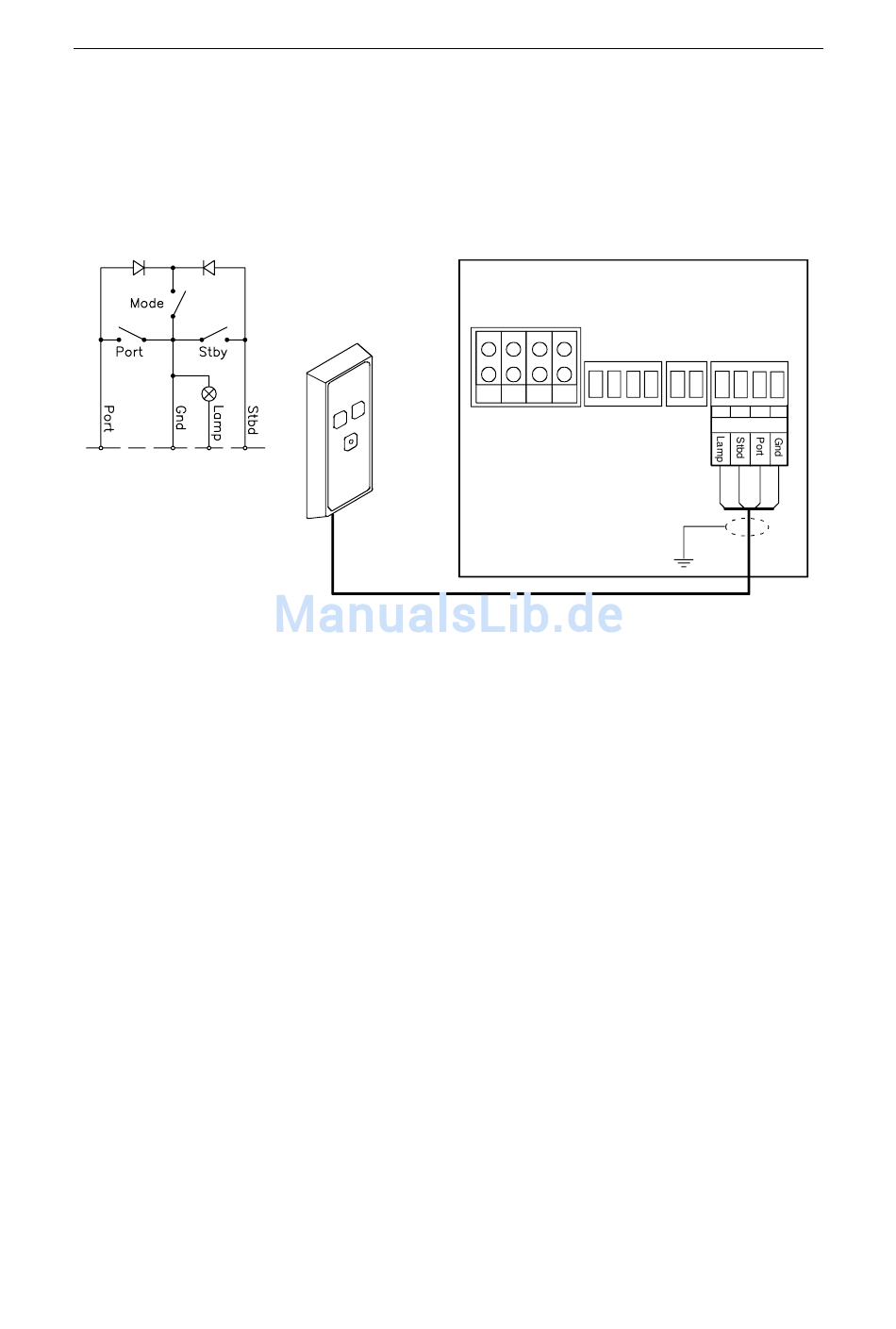

Abb. 2-34 R3000X Anschluss
Siehe separaten Installationsablauf für JS10 (Document Nr.
20221610)
Die Einheit ist für Wand- oder Pultmontage geeignet und wird
mit zwei Schrauben an der Frontseite befestigt.
Kabelverbindung zur Anschlussbox gemäß Abb. 2-35. Falls
nötig, Backbord- und Steuerbord-Adern zur
Anschlussklemmleiste in der Anschlussbox tauschen, um die
Richtung der Steuerhebelbewegung in Übereinstimmung mit der
Richtung der Ruderbewegung zu bringen.
Anschlussbox
Leiterplatine
TB1
TB2
TB3
TB4
TB5
Yel
G n R ed Blu
R EM O TE
R E M O T E
20222626 / B
