Anmerkung !
Anmerkung !
20222626 / B
Es ist sicherzustellen, dass der Schalter S1 auf der J50 Power
PCB auf Pos. 2-3 steht.
Siehe hierzu auch Vorrangssteuerung durch den S9 Steuerhebel,
Abb. 2-33.
Magnete (keine externe Stromversorgung)
MAGNETVENTIL
Sol.
Lo1
Sol.

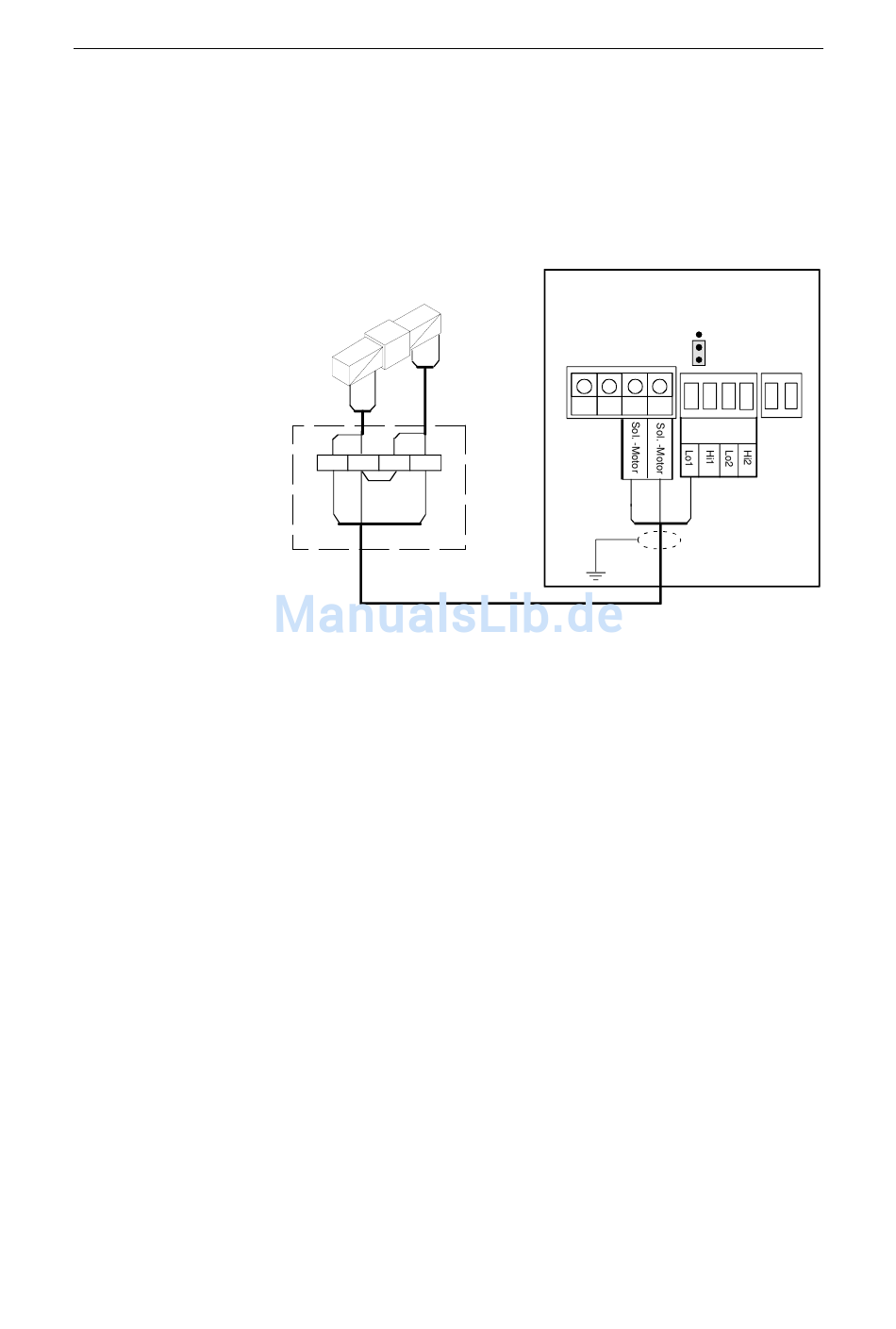

Abb. 2-19 Anschluss von Magnetventilen ohne externe
Es ist sicherzustellen, dass der Schalter S1 auf der J50 Power
PCB auf Pos. 1-2 steht.
ANSCHLUSSBOX
TB1
Stromversorgung
Installation
Leiterplatte
3
S1
2
TB2
1
TB3
TB4
Solenoid
insulated
31
