Simrad AP50 Autopilot
Anmerkung !
18
Die Rückgeber Einheit sollte auf einer ebenen Oberfläche
montiert und durch Schrauben in den drei Löchern in der
Montageplatte gesichert werden. Sie sollte mit dem Ruder wie
in Abb. 2-7. ersichtlich verbunden werden. Es wichtig, dass die
Verbindung linear ist, z.B. A-a und D-d sind Paare von gleicher
Länge. Dies ergibt ein Verhältnis von 1:1 zwischen dem
Ruderwinkel und dem des Rückgeber-Schaftes. Die endgültige
Einstellung wird durch Lösen der Schrauben des Potentiometers
und vorsichtiges Drehen des Potentiometer in die korrekte
Position vorgenommen.
Bei einer „Überkopf-Installation" des RF14XU müssen der
gelbe und der blaue Draht zum Potentiometer ausgetauscht
werden (siehe Abb. 2-9).

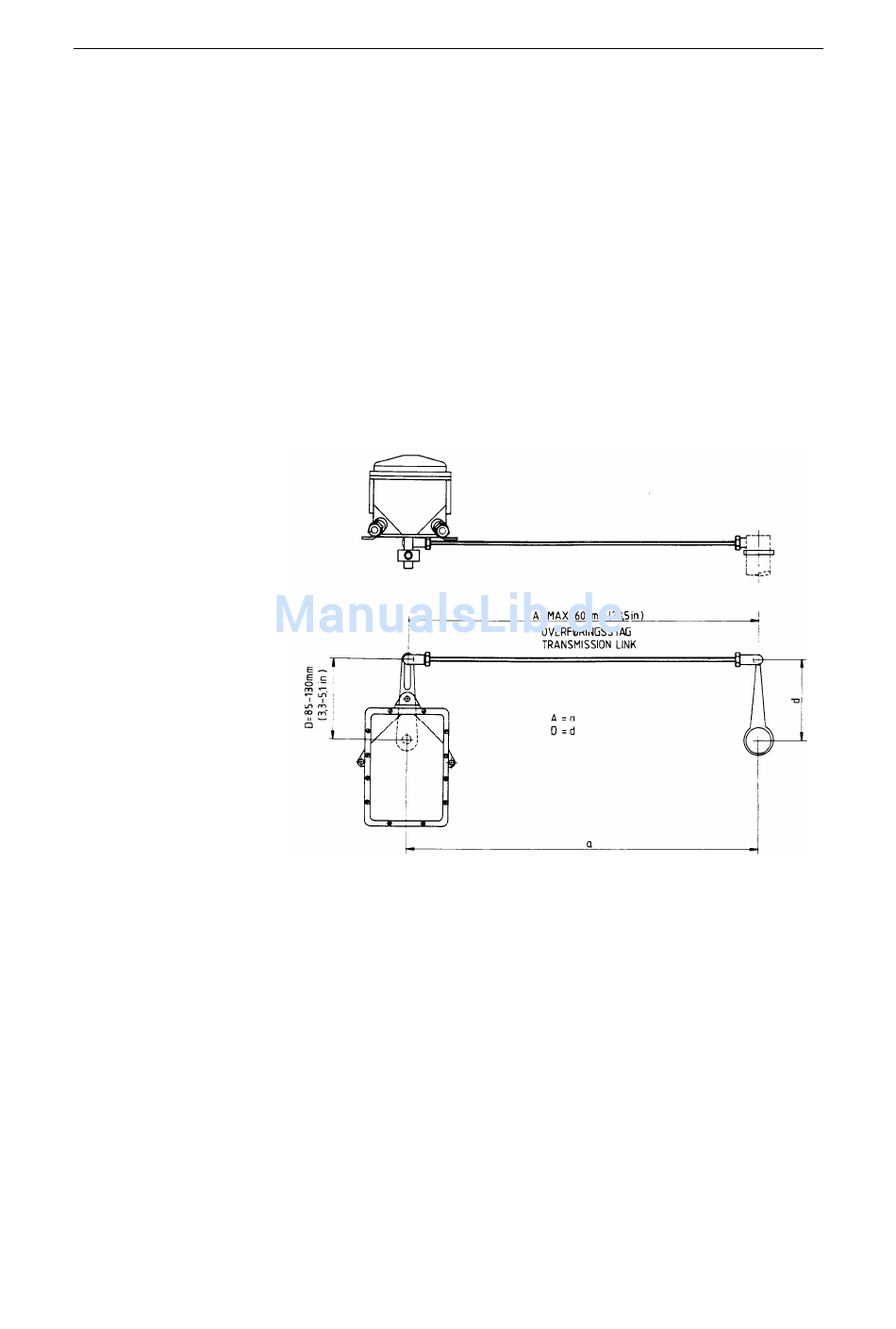

Abb. 2-7 RF14XU Ruderlage Rückgeber Anschluss
Elektrische Installation
Die Kabel sind durch die Kabeleinführung zu stecken. Um eine
mechanische Beschädigung zu vermeiden, sollten die Kabel
durch einen Kabelkanal laufen zwischen Rückgebereinheit und
der Anschlusseinheit oder der Ruderwinkelanzeige. Die
elektrische Verbindung wird im Kabel-Diagramm aufgezeigt.
Die Kabelabschirmung muss mit der internen Erdungsklemme
verbunden werden (siehe Abb. 2-8).
Die Rückgebereinheit hat eine externe Erdungsklemme und
muss eine ordentliche Erdungsverbindung zum Schiffsrumpf
haben. Der Erdungsdraht sollte so kurz wie möglich gehalten
werden.
20222626 / B
