Simrad AP50 Autopilot

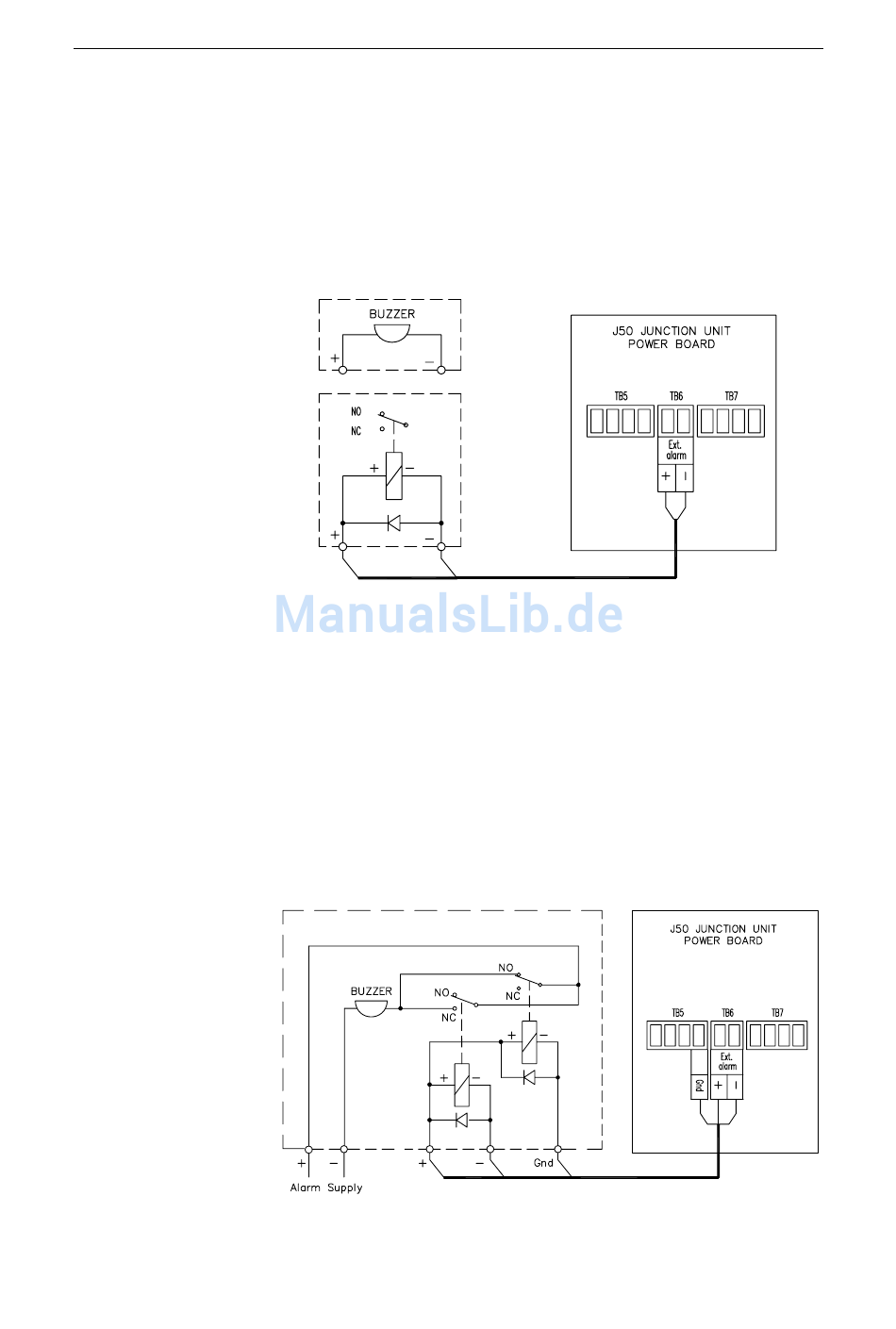

Abb. 2-13 Externer Alarm Anschluss (Nicht Wheelmark System)
Anmerkung !
26
Externer Alarm (Nicht Wheelmark
System)
Der Schaltkreis des externen Alarmshat einen offenen
Kollektorausgang für ein externes Alarm-Relais oder einen
Summer. Die Alarm-Spannung ist die gleiche wie die
Hauptspannung. Die max. Stromabgabe des Alarmausgangs
beträgt 0,75 Amp.
Externer Alarm (Wheelmark System)
Die Wheelmark Installation erfordert separate Überwachung
von Spannunsfehlern.
Simrad liefert keine externe Alarmeinheit, die für ein
Wheelmark-System erforderlich ist. Die Abbildung unten zeigt
ein Beispiel für eine solche Zusammenstellung. Der Summer
soll im Bereich zwischen 75 und 85 dB liegen. Die
Relaisspannung wird durch die Versorgungsspannung des
Autopiloten und des Alarms bestimmt.
Abb. 2-14 Externer Alarm Anschluss (Wheelmark System)
20222626 / B
