Anschlusseinheit
Hauptplatine
Bn

2.12 RC25 Fluxgate-Kompass-Installation

Anmerkung !
20222626 / B
Wh Pnk Gry Yel Gn
ROBNET
7m Kabel
Der Kursgeber ist der wichtigste Teil des AP50 Systems. Der
Einbauort ist daher besonders sorgfältig auszuwählen. Da der
Kurs im AP50 Bediengerät angezeigt wird, kann der Kurssensor
an einem entfernten Ort, wo ein Minimum an magnetischen
Störeinflüssen und wenig Roll- und Stampfbewegung herrscht,
vorgenommen werden. Es wird nicht empfohlen, den RC25 auf
Stahlschiffen einzusetzen. Sollte dies jedoch bereits geschehen
sein, ist zu berücksichtigen, dass der Kurssensor ca. 1 m über
dem Stahldeck installiert wird, um optimale Leistungen zu
erzielen.
Ein Autopilot Kursgeber sollte nicht am Mast oder auf der
Brücke installiert werden. Der RC25 ist auf Berufsschiffen nicht
zugelassen (keine Wheelmark-Zulassung).
Bedieneinheit
JP21
Steckbuchse

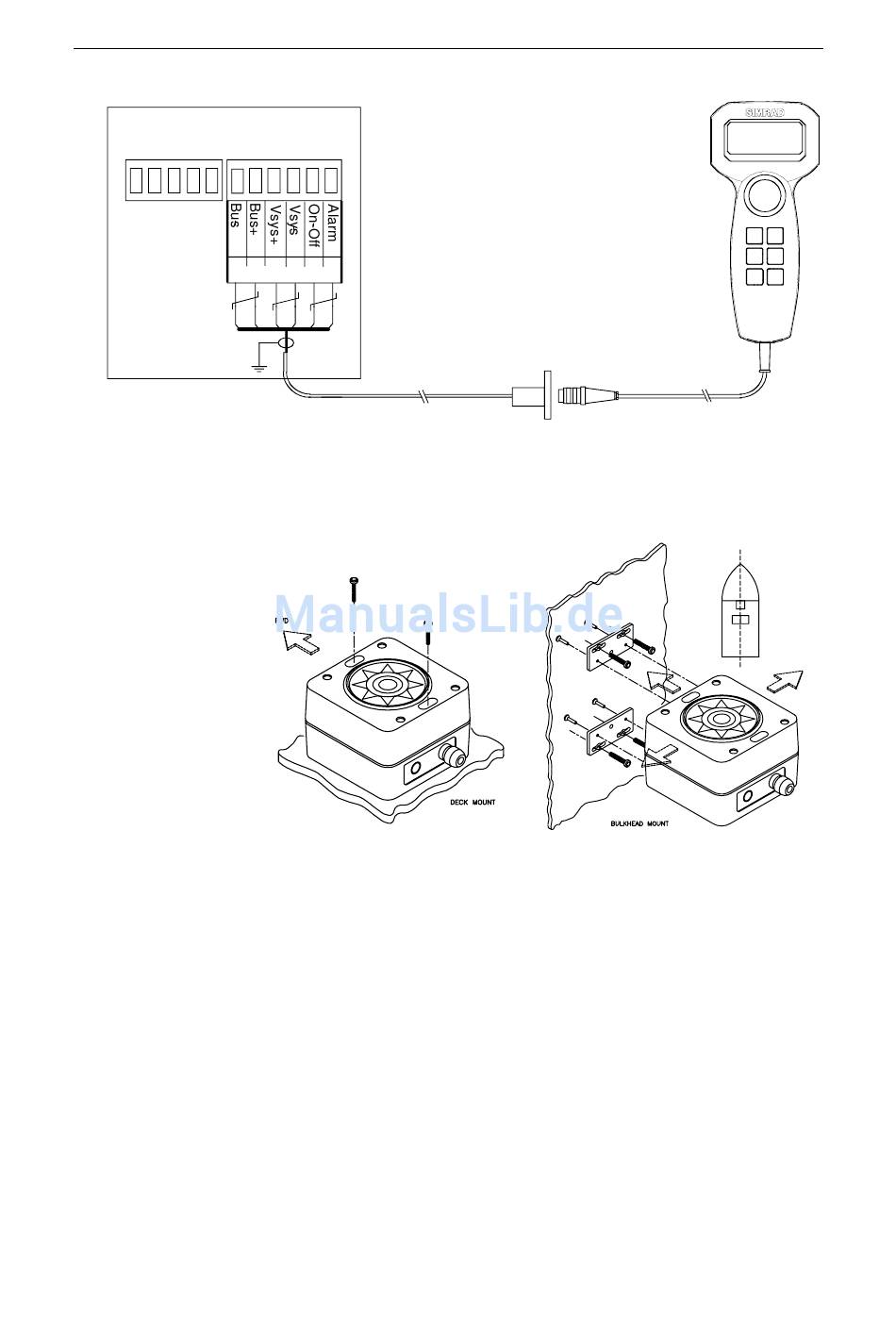

Abb. 2-24 JP21 Montage
Abb. 2-25 RC25 Montage
Installation
AP51
7m Kabel
37
