Anmerkung !
20222626 / B
Bei Wahl der Spannung für die Antriebseinheit in der
Installations-Grundeinstellung wird die Kupplungs-Bypass-
Spannung immer mit der Motorspannung gleichgesetzt. Bei
einer nachträglichen Installation, z.B. wenn ein HLD2000 einen
12 V Motor und ein 24 V Bypassventil hat, muß das Bypass-
Magnetventil auf die ursprüngliche 12 V Standardversion
umgebaut werden.
Anschluss einer links-/rechts drehenden
Pumpe
Simrad
Links/rechts
drehende
Pumpe

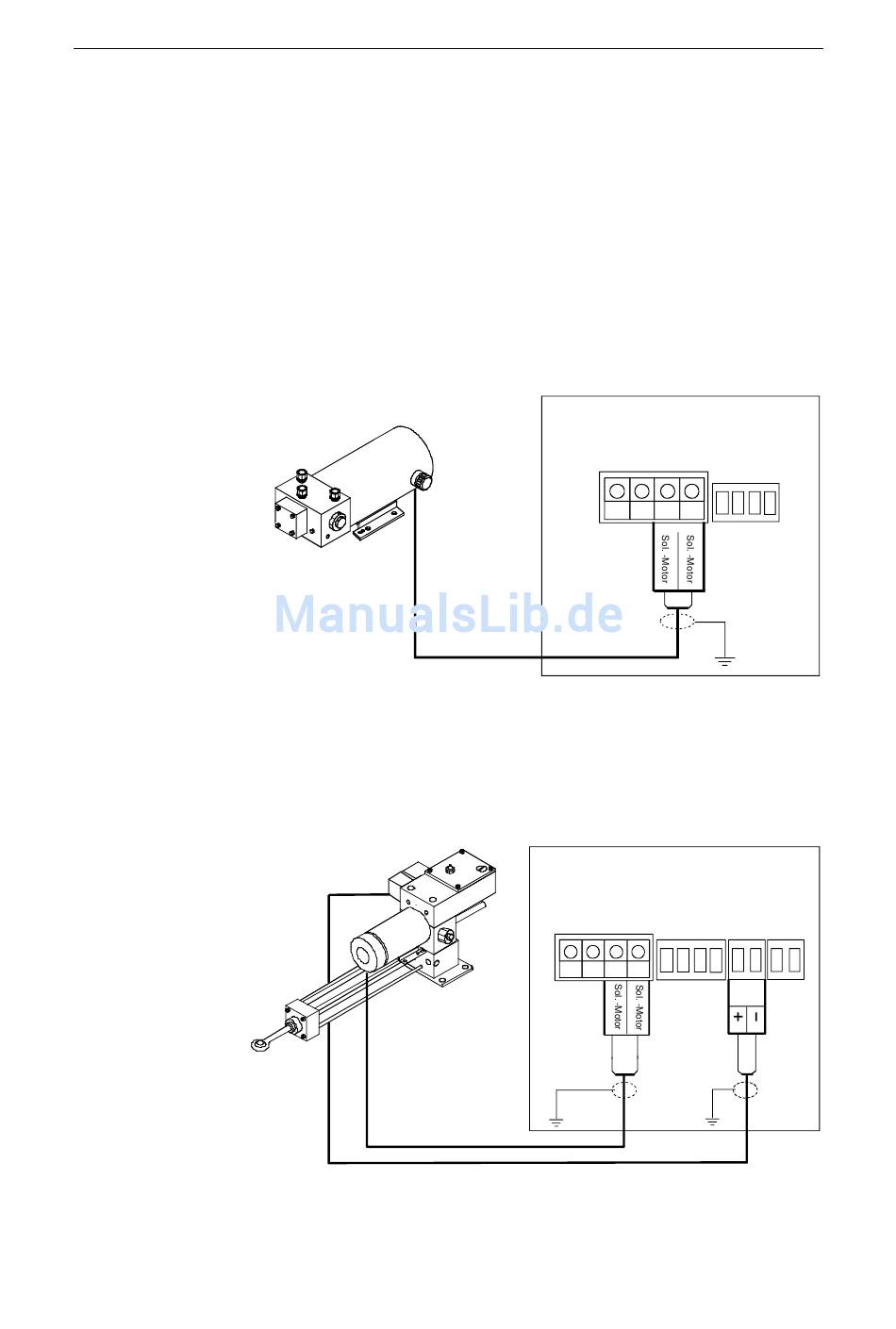

Abb. 2-15 Anschluss einer links/rechts drehenden Pumpe
Anschluss eines hydraulischen
Linearantriebs
HYDRAULIC
LINEAR DRIVE
Abb. 2-16 Anschluss eines hydraulischen Linearantriebs
Installation
ANSCHLUSSBOX
Leiterplatte
TB1
TB2
TB3
JUNCTION UNIT
POWER PCB
TB1 TB2
TB3 TB4
Drive
engage
29
