Anschluss von Elektromagnetventilen

Magnetventile, externe Stromversorgung,
gemeinsam positiv
+
MAGNETVENTILE

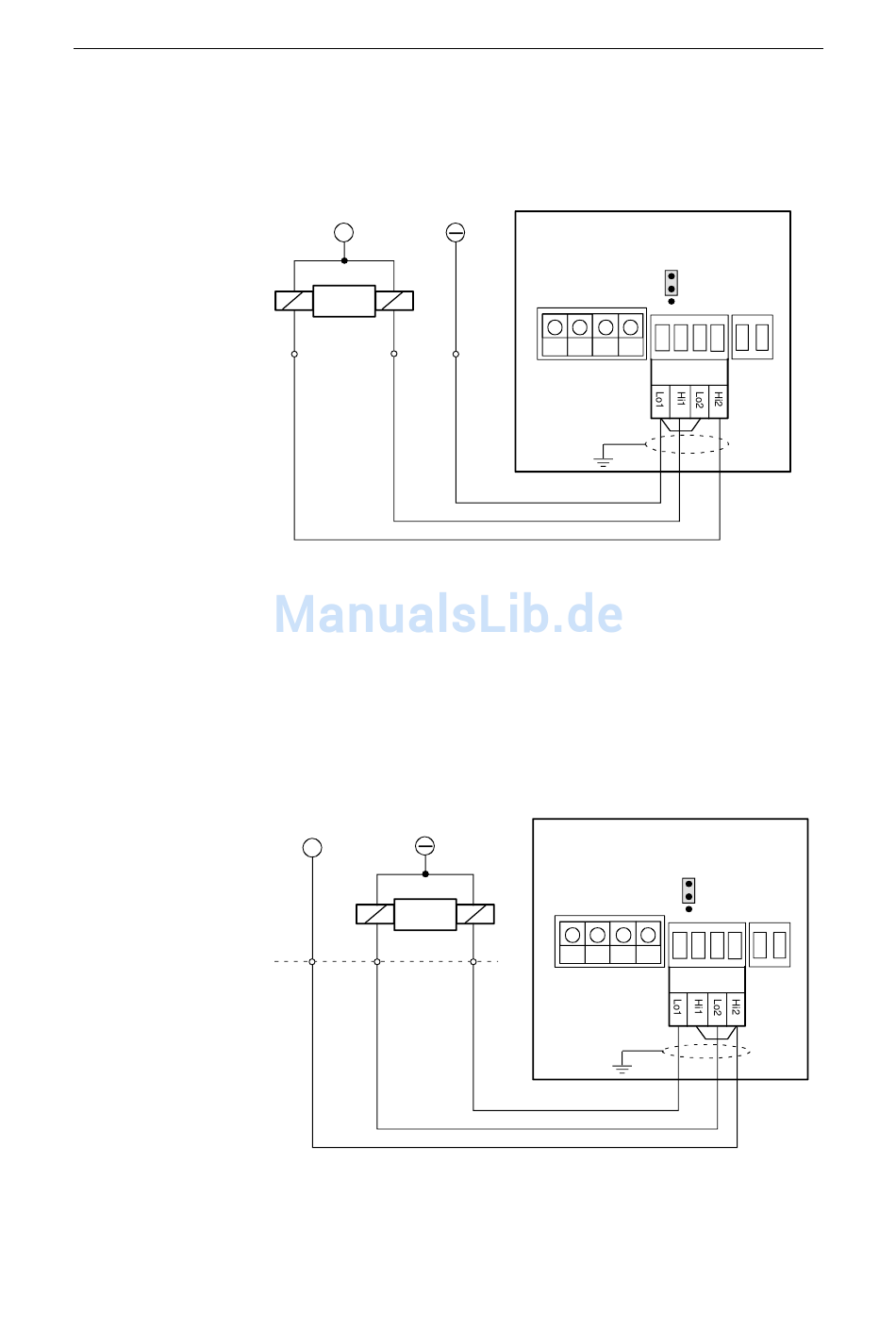

Abb. 2-17 Anschluss von Magnetventilen mit externer
Stromversorgung, gemeinsam positiv
Es ist sicherzustellen, dass der Schalter S1 auf der J50 Power
PCB auf Pos. 2-3 steht.
Siehe hierzu auch Vorrangssteuerung durch den S9 Steuerhebel,
Abb. 2-32.
Magnetventile, mit externer
Stromversorgung, gemeinsam negativ
+
MAGNETVENTILE
Abb. 2-18 Anschluss von Magnetventilen mit externer
Stromversorgung, gemeinsam negativ
ANSCHLUSSBOX
Leiterplatte
3
S1
2
TB1 TB2
1
TB3
Solenoid
insulated
ANSCHLUSSBOX
Leiterplatte
3
S1
2
TB1
TB2
1
TB3
Solenoid
insulated
TB4
TB4
