Simrad AP50 Autopilot
50
TB6
ALARM
OUTPUT
(Normally open)
TB5
Clk C
Clk H
N.C.
DataC
DataH
TB4
TB11
TX-
TB11
TX+
TB7-B
RX-
TB7-A
RX+
TB3
TX-
TX+
RX-
RX+
TB2
TX-
TX+
RX-
RX+
TB1
BLACK
TX-
RED
TX+
RX-
RX+
TB8
_
12V DC
BLACK
OUT
RED
+
MAX 250 mA

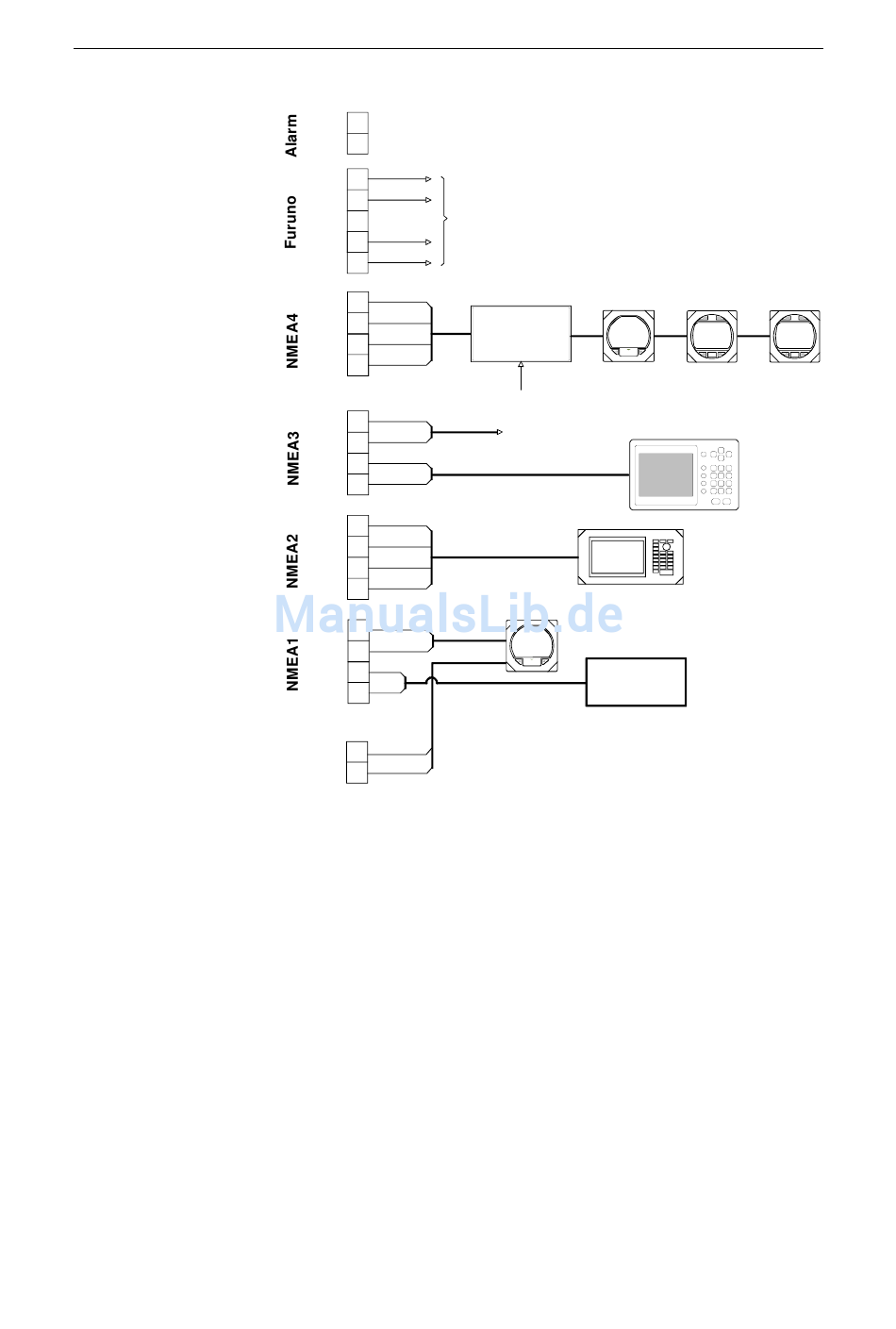

Abb. 2-43 NI300X NMEA-Schnittstellen-Einheit Anschlüsse
Die NI300X NMEA Interface-Einheit (Erweiterung) wurde für
System-Installationen entwickelt, die mehrere NMEA-
Schnittstellen benötigen. Vier NMEA-Datenkanäle stehen zur
Verfügung, zusätzlich ein Daten- Ausgangs-Kanal mit
separatem Taktsignal. Dieses DATEN-/ (ZEIT) TAKT-Signal
kann Kurs-Daten in dem von einigen Simrad- und Furuno-
Radar-Geräten genutzten Format erzeugen.
Die Konfiguration für Simrad oder Furuno ist im Installations-
Einstellungsmenü wählbar.
SIMRAD
FURUNO
RADAR
DISPLAY
SIMRAD
IS15 EXPANDER
+12V
EXTERNAL
OUTPUT FOR RADAR,
INSTRUMENTS ETC.
STAND ALONE
SIMRAD
IS15 INSTRUMENT
GPS
IS15 INSTRUMENTS
SIMRAD SIMRAD
LORAN C
GPS OR
PLOTTER
20222626 / B
