Anmerkung !
20222626 / B
Der RF14XU kann entweder durch die Ruderwinkelanzeige-
Stromversorgung angetrieben werden (19-40 VDC) oder direkt
durch die Autopilot-Anschlusseinheit. Ist die Ruderwinkel-
Anzeige verbunden, wird der RF14XU durch die
Ruderwinkelanzeige-Stromversorgung angetrieben. Fällt die
Spannung der Ruderwinkelanzeige aus, oder ist diese nicht
verbunden mit dem RF14XU, wird der Rückgeber direkt durch
den Autopiloten versorgt. Der Wechsel hierzu geschieht
automatisch.
Ist der RF14XU mit Ruderwinkelanzeigen verbunden, und
werden diese durch eine nicht entstörte 24 V Stromversorgung
gespeist, dann sollte der beigefügte 470 µF Kondensator
installiert werden. Ohne diesen Kondensator kann eine
Abweichung zwischen der voreingestellten Autopilot-Rückgeber
Mittschiffsposition und der der Ruderwinkelanzeige auftreten.
Neue Abgleichung des Ruderwinkels der Anzeigen kann nun
erforderlich werden (siehe Abb. 2-9, Punkt 2).

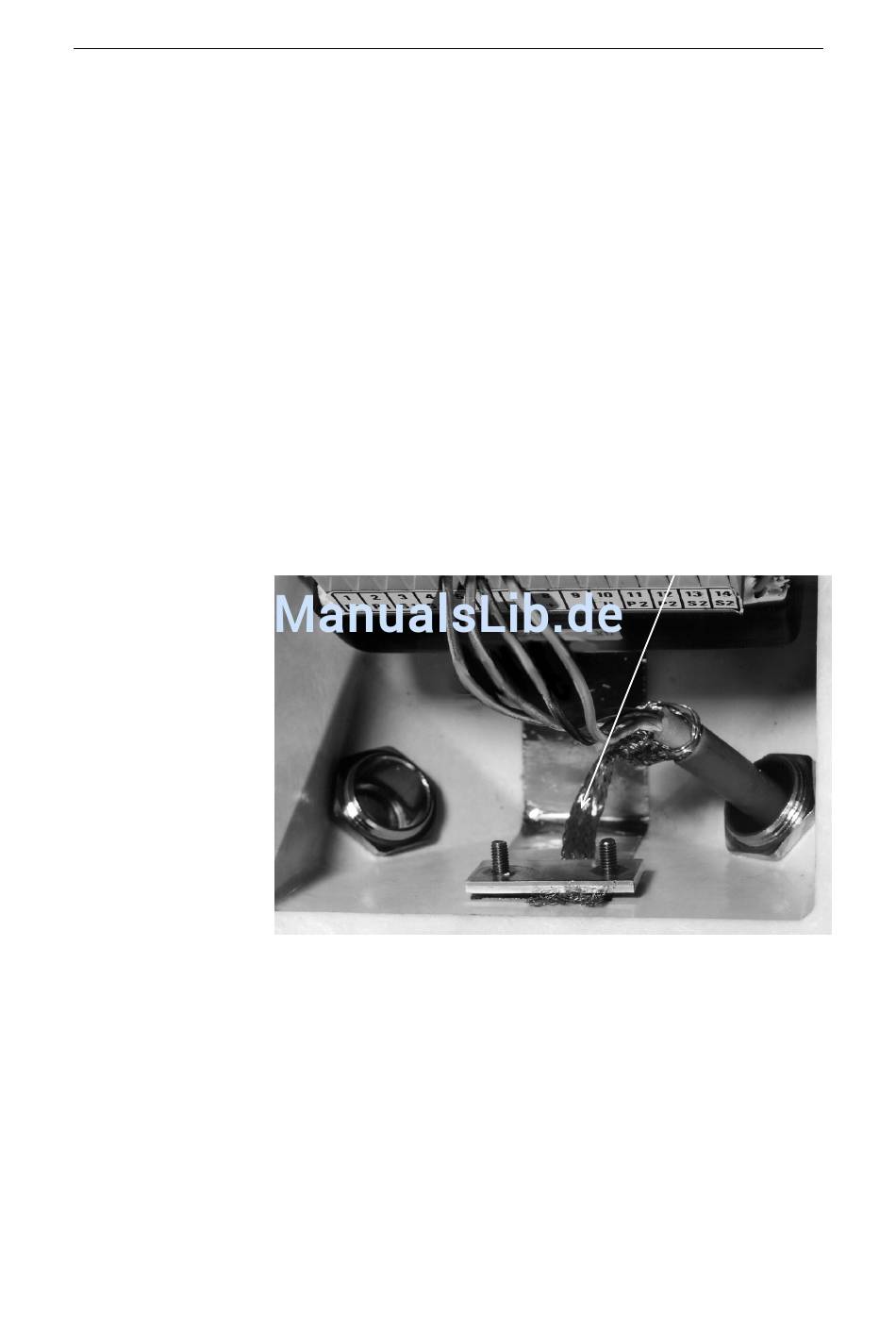

Abb. 2-8 Erdungsklemme
Installation
Kabelabschirmung
19
