Simrad AP50 Autopilot
Anmerkung !
38
Die Montage des RC25 Kompass kann auf Deck, am Schott, in
Querschiffs- oder Längsschiffs-Richtung, erfolgen. Die Kurs-
Ausgleichs-Funktion des AP50 kompensiert mechanische
Abweichungen, die aus dem gewählten Einbauort und der
Ausrichtung des RC25 resultieren.
Bei Decks- oder Schottmontage des RC25 in Querschiffs-
Richtung mit nach achtern zeigendem Kabelanschlussstutzen, ist
nur eine geringfügige oder keine Korrektur vorzunehmen. Zeigt
der Kabelstutzen nach vorn, ist eine Korrektur von 180°
erforderlich.
Bei einer Schottmontage des RC25 in Längsschiffs-Richtung, ist
eine +90° oder –90° Korrektur notwendig, abhängig davon, ob
eine Backbord- oder Steuerbord-Montage erfolgte.
In der Nähe des Schiffsdrehpunktes ist ein stabiler und
vibrationsfreier Einbauort (möglichst frei von Roll- und
Stampfeinflüssen) zu wählen, d. h. in der Nähe der Wasserlinie.
Den Kursgeber so weit wie möglich entfernt von magnetischen
Störeinflüssen, wie z. B. Maschinen (mindestens 2 m),
Starterkabel, großen Metallteilen und vor allem nicht in der
Nähe der Autopilot-Antriebseinheit oder sonstigen
Elektromotoren installieren.
Der Einbau ist mit dem beigefügten Montagesatz und die
Bohrungen sind durch das Zentrum der Langlöcher
vorzunehmen.
Die Kompass-Stirnfläche ist OBEN. Niemals umgekehrt
montieren Den Sensor so weit wie möglich in der Horizontalen
ausgleichen.
Kreisel
Kompass

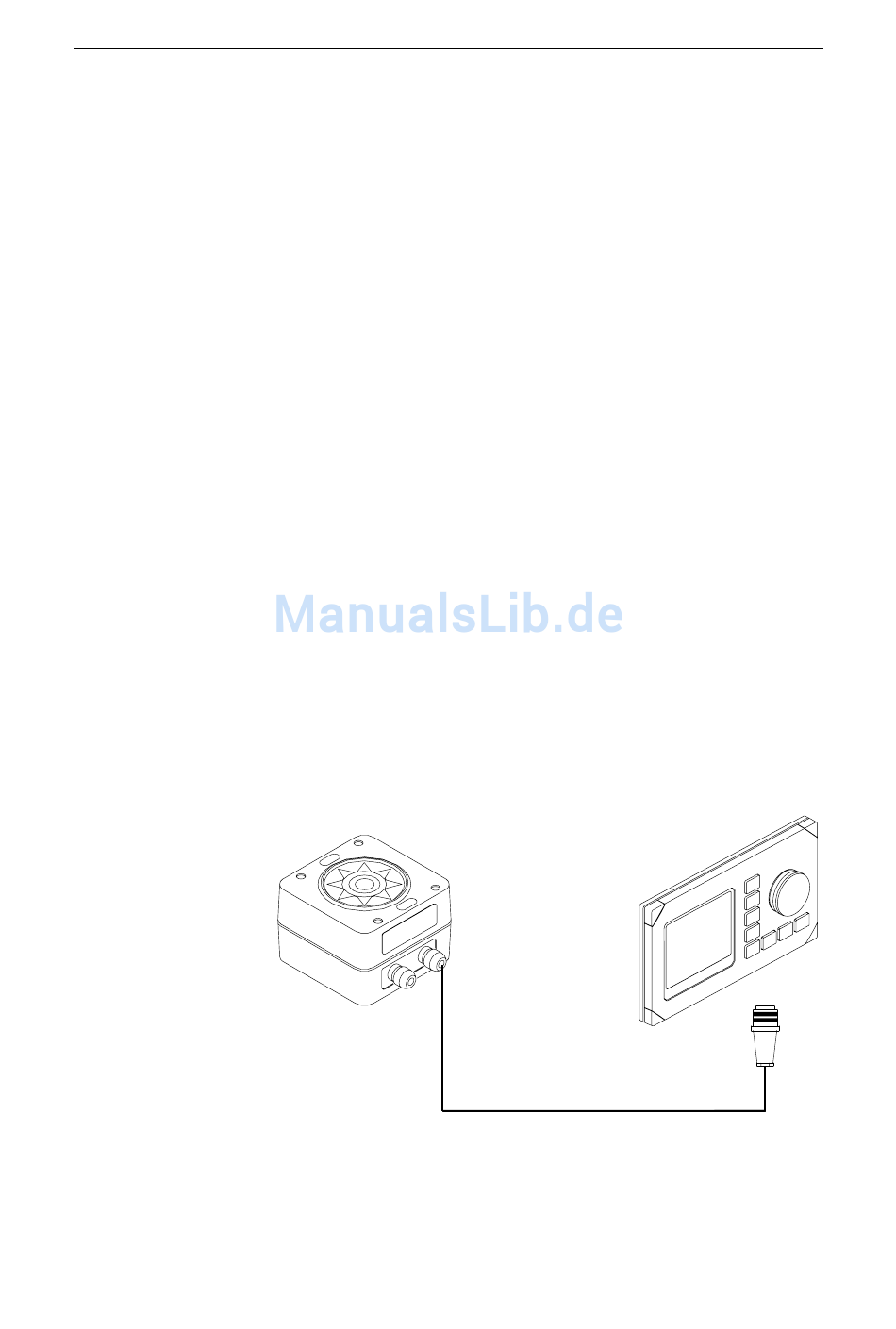

Abb. 2-26 RC25 Anschluss am Autopilot Bediengerät
• Den Robnet-Stecker mit der AP50 Bedieneinheit oder GI51
oder NI300X verbinden, sofern installiert.
AP50
Bediengerät
20222626 / B
