Anmerkung !
20222626 / B
• Alternativ, wenn keine freie Gerätebuchse vorhanden ist, den
Stecker vom Kabel trennen und die Kabeldrähte parallel zu
denen der Anschlussbox zum Bediengerät, unter Verwendung
der gleichen Farbcodierung verbinden. Das gelbe und grüne
Kabel nicht verbinden.
KREISEL
KOMPASS
GREY
PINK
BROWN
WHITE
RC25
KREISEL
KOMPASS

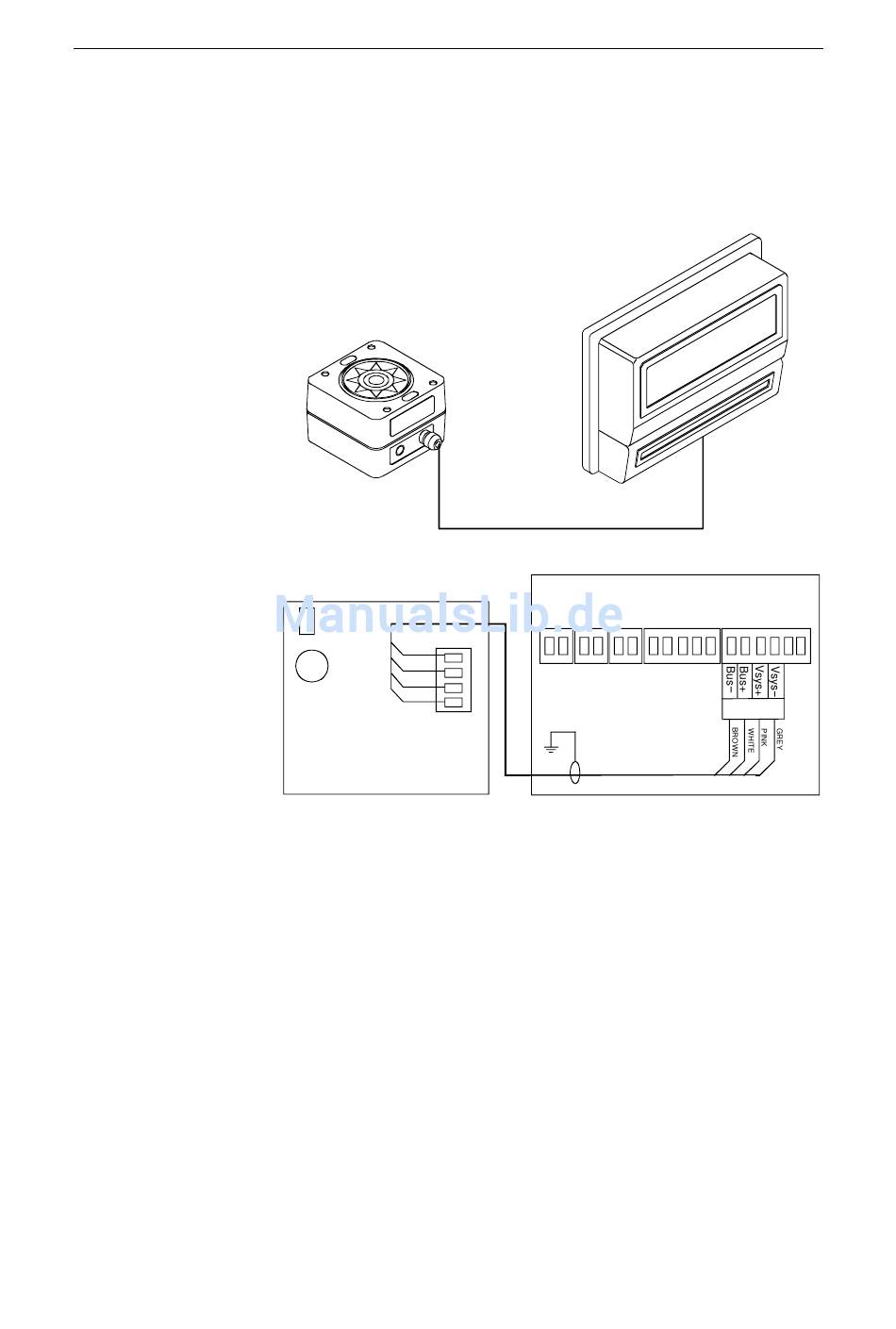

Abb. 2-27 Alternativ-Anschluss an J50 Robnet-Klemme
• Wechsel im Installations-Schnittstellen-Menü: Wählen
FLUX = Robnet
• FLUX als Kompass im Anwender-Einstellungsmenü wählen,
um RC25 als Steuerkompass zu aktivieren.
• Kompass-Kalibrierung gemäß der Beschreibung auf Seite 72
durchführen.
Nach dem Einschalten erfolgt die Kompass-Stabilisierung in
weniger als 30 Sekunden, jedoch dauert es noch weitere 10
Minuten bis zur vollen Wirkung des Drehgeschwin-
digkeitskreisel-Sensors
Siehe Seite 73 zur Kompensierung einer permanenten
Abweichung nach abgeschlossener Kalibrierung.
Installation
ANSCHLUSSBOX
Anschlussbox
Hauptplatine
Bn Wht
Robnet
TB15
Pnk
Gry
39
