Simrad AP50 Autopilot
Anmerkung !
36
AP51 portables Bediengerät Anschluss
Ist eine AP51 portables Bediengerät im System integriert, so ist
der Robnet-Stecker an eine freie Gerätebuchse anzuschließen (s.
Abb. 2-21) Alternativ den Stecker vom Kabel lösen und die
Kabeldrähte parallel zu dem in Abb. 2-23 gezeigten Kabel, unter
Verwendung der gleichen Farbcodierung verbinden.
Das AP51 Kabel enthält ein Belüftungsrohr. Es muss
sichergestellt werden, dass dieses nach Abschneiden des Kabels
offen ist.
AP51 in einem Wheelmark System
In einem Wheelmark System kann das System nur vom
Hauptbediengerät aus ausgeschaltet werden. Um sicherzustellen,
dass das System nicht durch die AP51 portables Bediengerät an-
oder ausgeschaltet werden kann, muss der gelbe Draht im AP51
abgeschnitten werden oder darf nicht verbunden werden. Öffnen
der Robnet-Verbindung (siehe Abb. 2-22). Entfernen von Pin 3
(gelber Draht) und Abschneiden am Ende des Drahtes. Isolieren
des Drahtes und zurückstecken in den Pin 3-Schacht. Robnet-
Verbindung wieder schliessen.

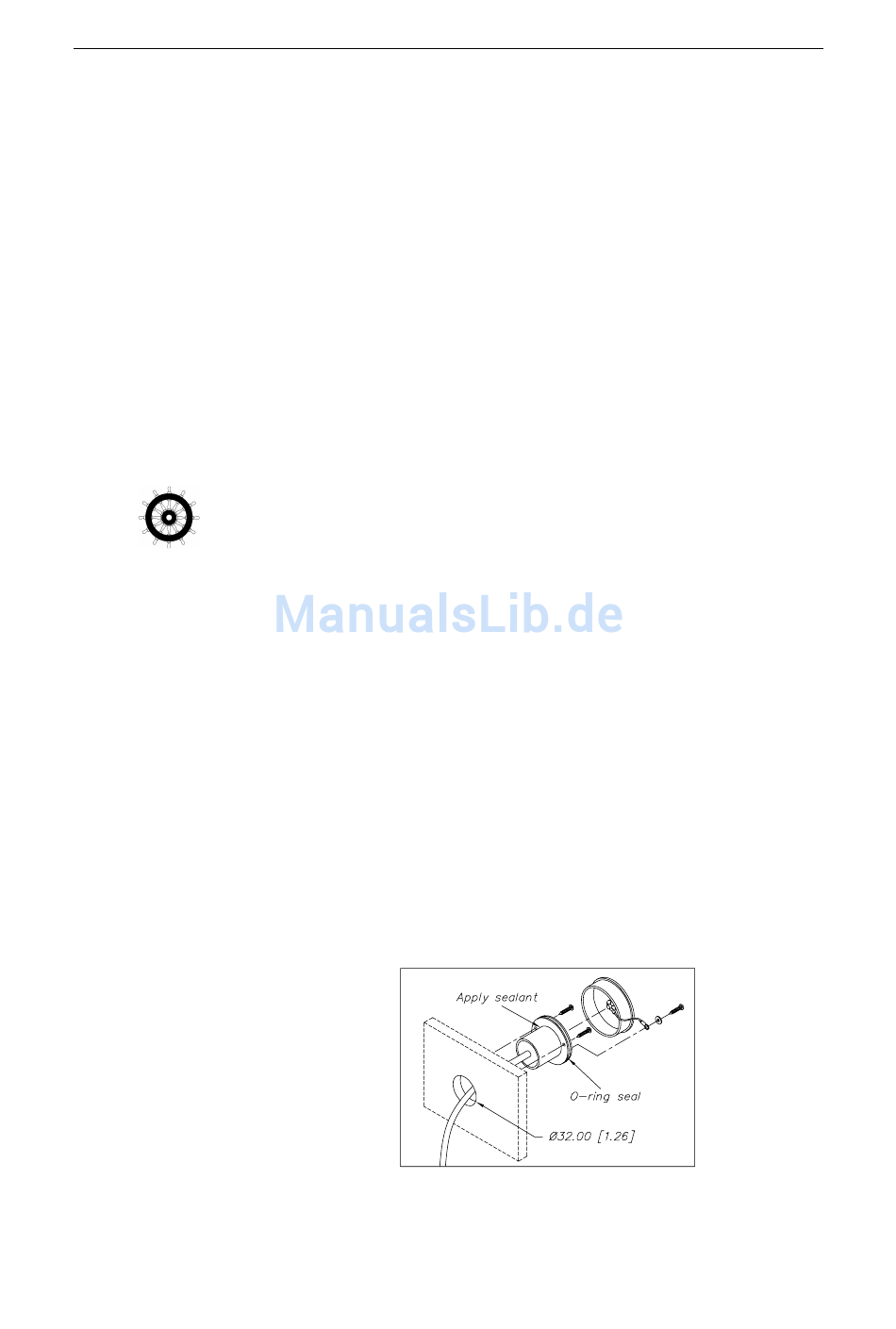

JP21 Steckbuchsen-Installation
Die JP21 Einbau-Flanschbuchse kann in Verbindung mit der
AP51 Fernbedien-Einheit genutzt werden. Es unterstützt ein
schnelles, einfachen Anschließen oder Abklemmen der AP51 an
unterschiedlichen Stellen auf dem Boot. Die JP21 verfügt über
eine wasserdichte Anschluss-Abdeckung, welche wie unten
beschrieben installiert werden muss. Ein 32 mm Loch muss mit
3 weiteren kleinen Schraubenlöchern gebohrt werden. Wie
empfohlen, sollte ein wasserabweisendes Dichtungsmittel auf
die jeweiligen Verbindungs-Oberflächen der JP21 und des
Montage-Pultes aufgetragen werden. Eine dünne Vaseline-
Schicht sollte auf den O-Ring aufgebracht werden.
20222626 / B
