Elektrische Verbindung
Es sollte eine 0,5 mm² (AWG20) gedrillte Doppelleitung
benutzt werden zwischen der Anschlussbox und der J50
Anschlusseinheit. Die Kabellänge sollte auf ein Minimum
begrenzt werden.
Das Kabel sollte mit der Anschlusseinheit wie in Abb. 4-5
gezeigt verbunden werden. Beim Verdrahten der Kabel in der
Anschlussbox die beigefügten Pins auf jeden Draht des
Verlängerungskabels klemmen, um ein Abklemmen der Drähte
zu vermeiden, wenn die Schrauben angezogen werden.
Die Abschirmung in der Anschlussbox muss verbunden werden.
Die grünen und gelben Drähte werden nicht benötigt und
müssen isoliert werden.
Für abschließenden Abgleich siehe S. 16

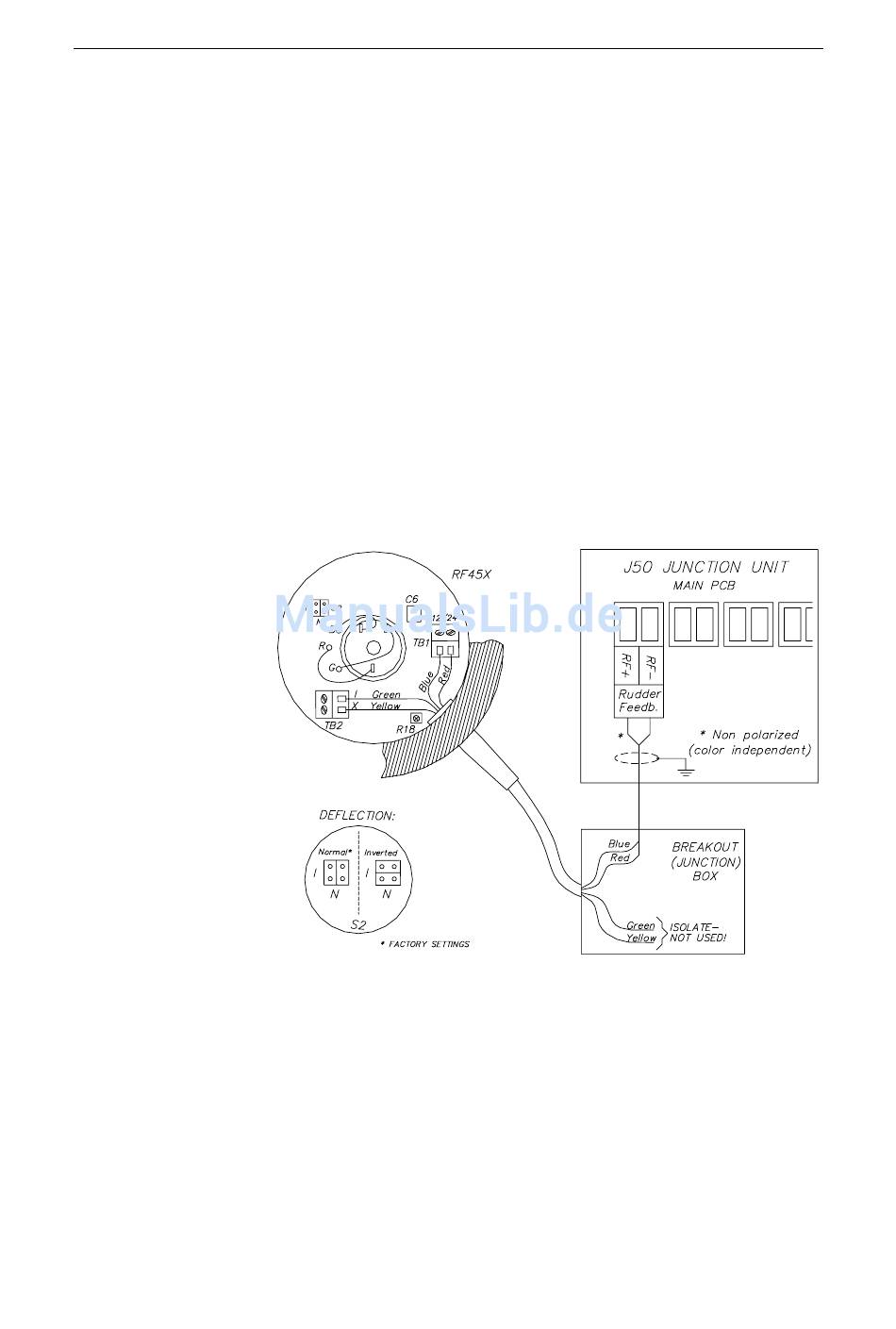

Abb. 2-5 RF45X Ruderlage Rückgeber Anschluss
