6.11 RF14XU Ruder Rückgeber Einheit
Abmessungen: ........................................................................................... Siehe Abb. 6-9
Gewicht:..................................................................................................... 2,8 kg (4,9 lbs.)
Material:.............................................................................. Glasfaserverstärktes Polyester
Schutzart: ..................................................................................................................... IP56
UmgebungsTemperaturbereich:
Betriebsspannung: ............................................................................. 24VDC –10%/+30%
Spannungsausgang: ....................................................................Betriebsspannung /2 ±9V
Frequenzauflösung: ........................................................... 3400Hz (Mittschiffs Referenz)
Kapazität: ............................................................................................ 5 Anzeigen parallel
Ruderwinkel: .........................................................±45 ° (wechselbar bis 60, 70 und 90°)
Endlagenschalter:..................................... 2 Satz, individuell einstellbar von ±5 bis ±160°
160 (6.3")
150 (5.9")
185 (7.3")

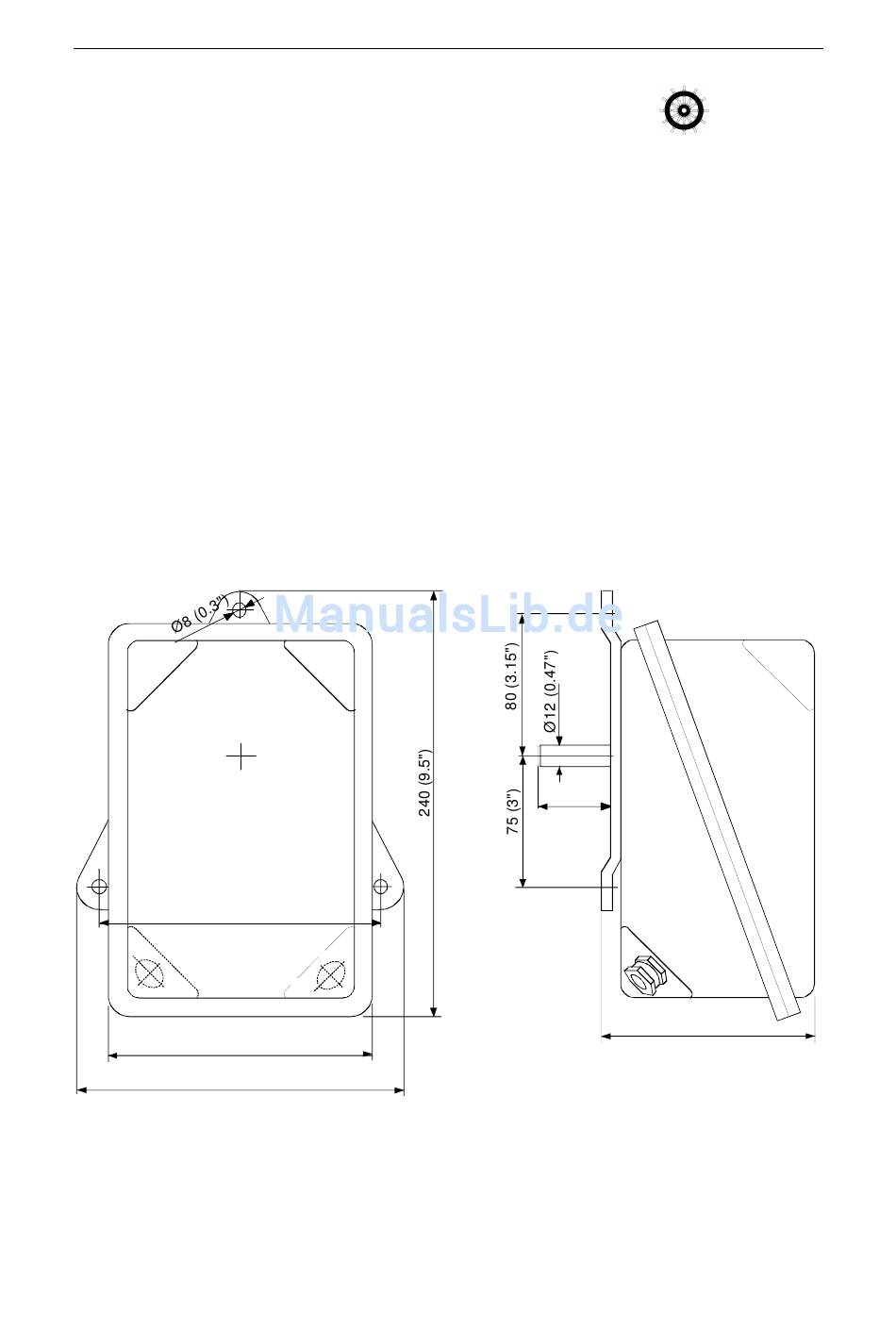

Abb. 6-9 RF14XU Ruder Rückgeber Einheit - Abmessungen
114
Betrieb: .............................................–15 - +55°C (+5 to +130°F)
Lagerung: ...................................... –30 to +70°C (–22 to +158°F)
Backbord: +20Hz/degree, Steuerbord: –20Hz/degree
40 (1.6")
120 (4.8")
