Simrad AP50 Autopilot
34

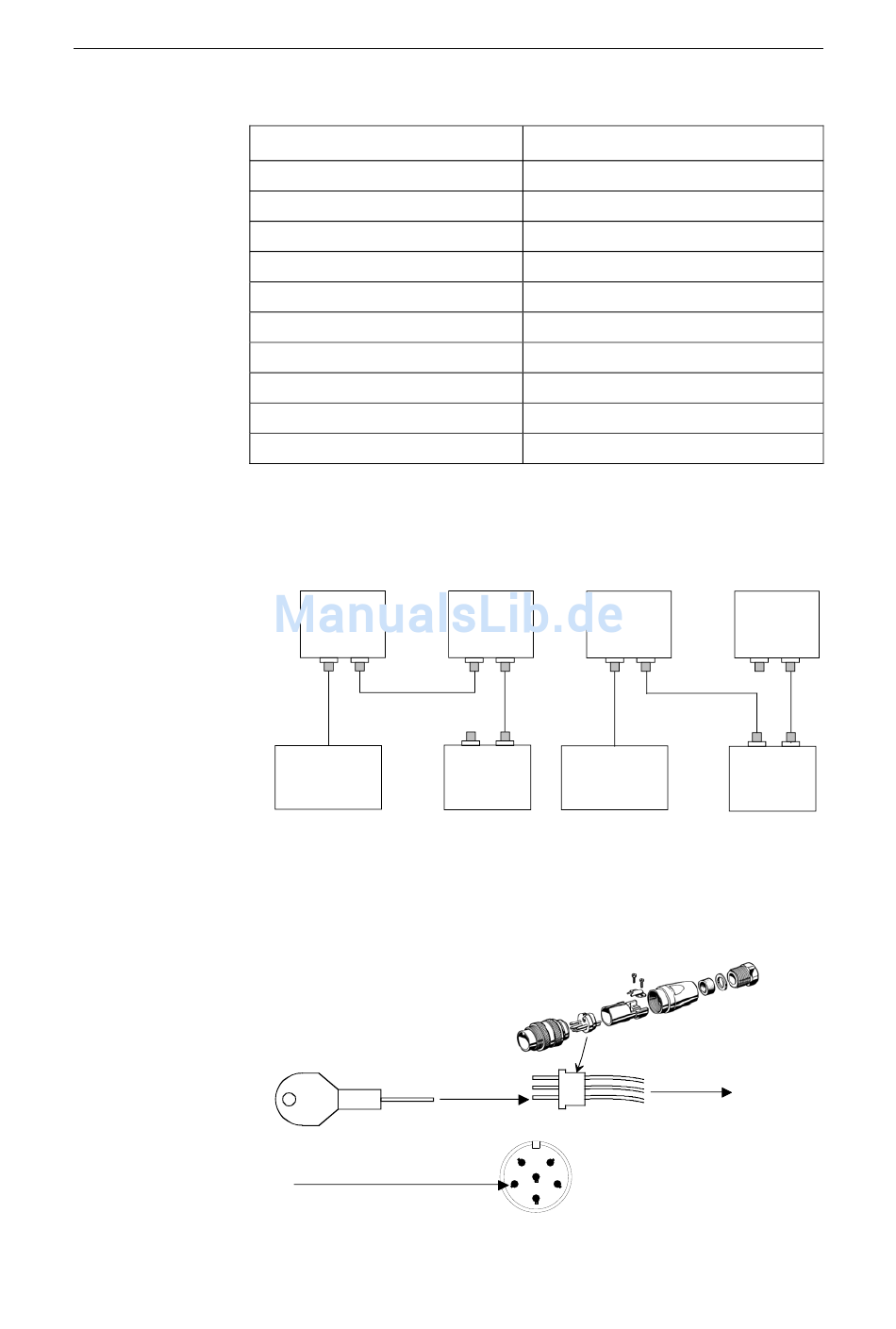

Nachfolgende Tabelle dient als Richtlinie:
Anzahl der Robnet-Einheiten
1
2
3
4
5
6
7
8
9
10
Überschreitet die totale Länge die empfohlene Länge, sollte der
Simrad-Händler befragt werden, wie das System eingerichtet
werden kann, um den Spannungsabfall zu minimieren.
Beispiele für die Verbindung der Robnet-Einheiten:
BEDIEN-
EINHEIT
ANSCHLUSS
BOX
Abb. 2-21 Verbindung der Robnet-Einheiten
Alle Anschlüsse sind Klemmanschlüsse, die leicht zu
demontieren sind, falls dies in einer Installation mit
unzureichenden Bohrungen erforderlich ist.
Steckstifte entfernen:
Werkzeug
Werkzeug einstecken
Abb. 2-22 Steckstifte entfernen
Maximale Kabellänge in m (Fuß)
390 (1270')
195 (640')
130 (425')
95 (310')
75 (245')
65 (210')
55 (180')
50 (165')
45 (150')
40 (130')
BEDIEN-
BEDIEN-
EINHEIT
EINHEIT
ANSCHLUSS
NI300X
BOX
Kabel ziehen
BEDIEN-
EINHEIT
NI300X
20222626 / B
