Simrad AP50 Autopilot
6.9 RF300 Ruder Rückgeber Einheit
Abmessungen: ............................................................................... Siehe Abb. 6-7 und 4-2
Gewicht:..................................................................................................... 0.5 kg (1.1 lbs.)
Material: .............................................................................................. Arnit T06 200 PBT
Betriebsspannung: .............................................................................vom System gespeist
Schutzart: ..................................................................................................................... IP56
Temperaturbereich:
Betrieb: ................................................................... –25 to +55°C (–13 to +130°F)
Lagerung:............................................................... –30 to +80°C (–22 to + 176°F)
Montage: .......................................... Horizontal, vertikal, oder mit der Achse nach unten
Kabel:...................................................... 10 m abgeschirmtes, 2 adriges verdrilltes Kabel
Ruderwinkel: ...................................................................................................... ± 90 Grad
Spannungs- und Ausgangssignal:............ Polaritätsunabhängiges 2 Draht Frequenzsignal
Frequenz-Auflösung: ................................ Mitte: 3400 Hz, 20 Hz/Grad Änderung
Linearität:...................................................................... ± 3° bis zu 45° des Ruders
Übertragungsgestänge: ......................Nicht rostend, 350mm (13.8 in.)mit 2 Kugellagern.
Kugelgelenkgestänge für Ruderarm benötigt 4.2mm Lochdurchmesser und 5mm
Gewinde.
112

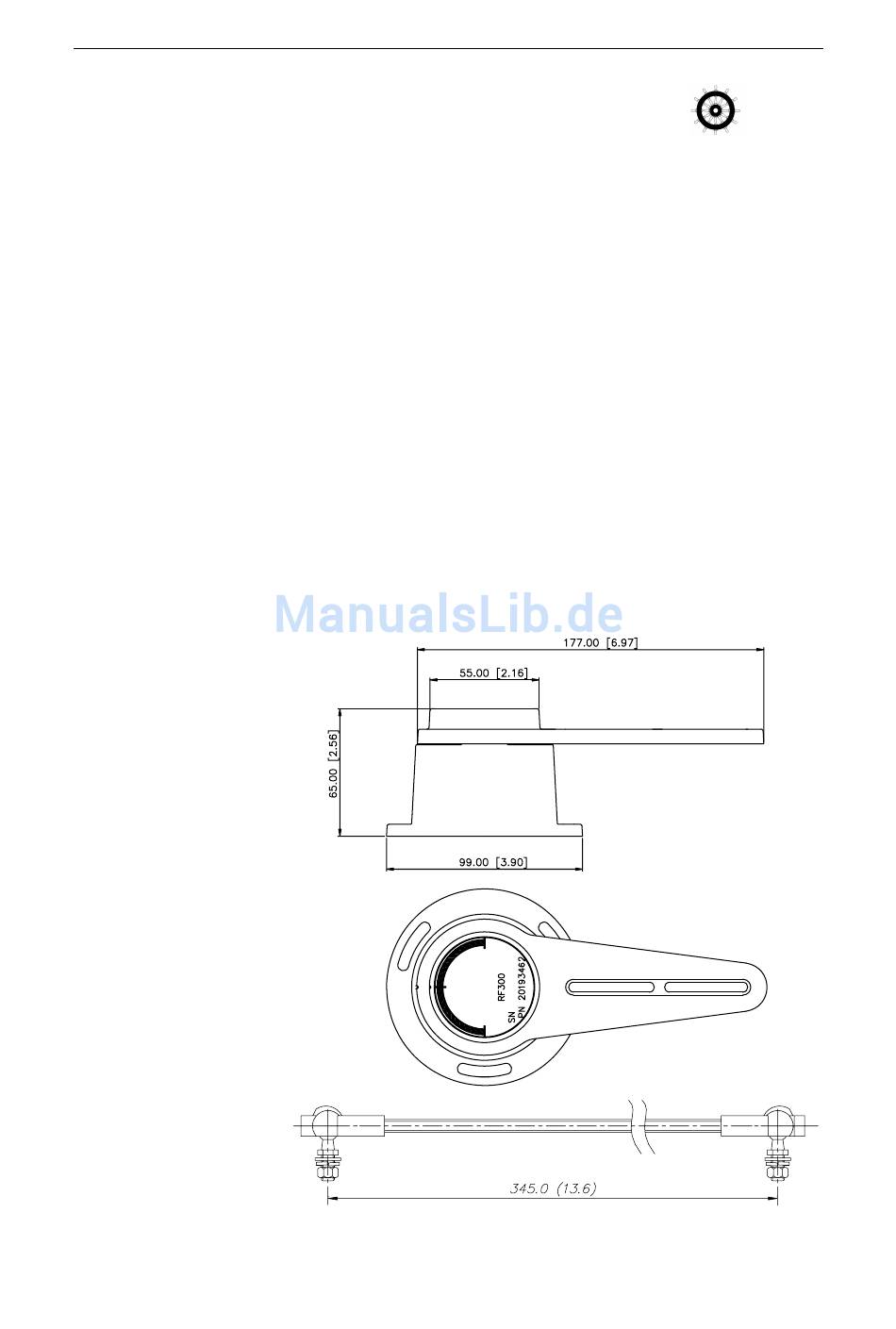

Abb. 6-7 RF300 Ruder Rückgeber Einheit Abmessungen
20222626 / B
