Regelbetrieb einstellen
Einstellungsassistent
Aktuell: Hydraulische Weiche - Multi...
Korrekturfaktor Zubringerpumpe
Aktuell: 50 %
Auswahl Sekundärpumpen
Anzahl Sekundärpumpen: 0
Multi-Flow Adaptation Übersicht
Anzahlt Strangpumpen: 0

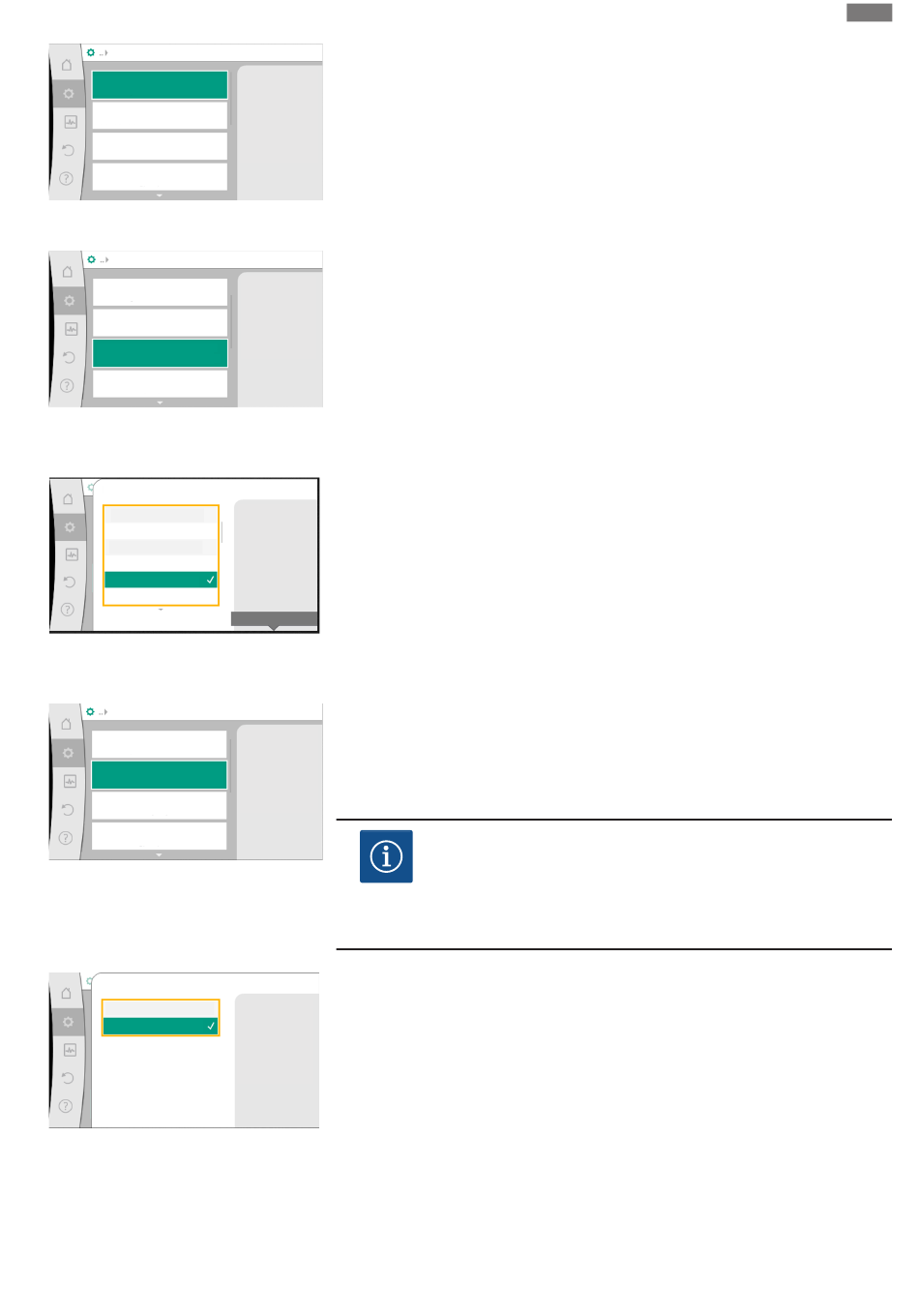

Fig. 56: Regelbetrieb einstellen
Regelbetrieb einstellen
Einstellungsassistent
Aktuell: Hydraulische Weiche - Multi...
Korrekturfaktor Zubringerpumpe
Aktuell: 50 %
Auswahl Sekundärpumpen
Anzahl Sekundärpumpen: 0
Multi-Flow Adaptation Übersicht
Anzahlt Strangpumpen: 0
Fig. 57: Einstellungsassistent - Auswahl Se-
kundärpumpen
MFA Strangpumpen Auswahl
Auswahl beenden
PartnerName_1001
PartnerName_1002
PartnerName_1003
PartnerName_1004
PartnerName_1005
Fig. 58: Auswahl der Sekundärpumpen zu
Multi-Flow Adaptation
Regelbetrieb einstellen
Volumenstrom Offset
Aktuell: 0,0 m³/h
Multi-Flow Adaptation Mischer...
Aktuell: Ausgeschaltet
Ersatzwert Volumenstrombedarf
Aktuell: Max. Volumenstrombedarf
Q-Limit Min
Status: Ausgeschaltet
Fig. 59: Regelbetrieb einstellen: Multi-Flow
Adaptation Mischer
Multi-Flow Adaptation Mischer
Ausgeschaltet
Eingeschaltet
Fig. 60: Multi-Flow Adaptation Mischer
Einbau- und Betriebsanleitung • Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D • Ed.02/2022-07
Es müssen weitere Einstellungen vorgenommen werden.
Regelungsart über
Anwendung und
Systemtyp auswählen.
Alle Regelungsarten
stehen hier zusätzlich zur
direkten Auswahl bereit.
Sekundärpumpen, die hinter der hydraulischen Weiche versorgt werden müssen, auswählen
und mit Wilo Net verbinden.
Auswählen der
Sekundärpumpen, die
für die Erfassung des
Volumenstroms in Multi-
Durch Drehen des Bedienknopfs „Auswahl Sekundärpumpen" wählen und durch Drücken be-
Flow Adaptation genutzt
werden.
stätigen.
Aus den über Wilo Net erkannten Pumpen muss jede Partnerpumpe als Sekundärpumpe aus-
gewählt werden.
Durch Drehen des Bedienknopfs die Partnerpumpe auswählen und durch Drücken bestätigen.
Durch das Drücken erscheint der weiße Haken an der ausgewählten Pumpe.
Diese Pumpe signalisiert
den Fokus.
Die Sekundärpumpe signalisiert ihrerseits im Display, dass sie ausgewählt wurde.
Type: 25/1-1004
Art.Nr.: 12 1004
NodeID: 954
In gleicher Weise werden alle weiteren Sekundärpumpen ausgewählt. Anschließend durch
Serial Nr.:
341004
Drücken der Zurück-Taste zum Menü „Regelbetrieb einstellen" zurückkehren.
Wenn Sekundärpumpen in einem Kreis mit einem Mischer verbaut sind, kann der Mischvolu-
menstrom berücksichtigt werden. Dazu die Zusatz-Regelungsfunktion Multi-Flow Adaptati-
Auswahl Menü
on Mischer auswählen und aktivieren.
Um die Funktion nutzen zu können, müssen an der Zubringerpumpe die Temperaturen er-
fasst werden:
Multi-Flow Adaptation
kann Mischer bei
Sekundärpumpen
berücksichtigen. Dafür
• Im Sekundärvorlauf (T1) nach der hydraulischen Weiche
muss bei
Sekundärpumpen die
Wärmemengenerfassung
• Im Primärvorlauf (T2) vor der hydraulischen Weiche
aktiviert sein. Die
Zubringerpumpe muss
Temperaturen in Vorlauf
sekundär (T1) und Dazu Temperaturfühler an den Analogeingängen AI3 und AI4 anschließen.
Vorlauf primär (T2)
erfassen.
Durch Drehen des Bedienknopfs „Eingeschaltet" auswählen und durch Drücken bestätigen.
Multi-Flow Adaptation
Anschließend müssen die Temperaturfühler an der Zubringerpumpe an den Analogeingängen
berücksichtigt 3-Wege-
Mischer bei
Strangpumpen. Dafür AI3 und AI4 konfiguriert werden. Dazu im Menü „Regelbetrieb einstellen" den Temperatur-
muss bei betroffenen
Strangpumpen die
fühler T1 für die Temperatur des Sekundärvorlaufs auswählen.
Wärmemengenerfassung
aktiviert sein.
HINWEIS
Um den Mischvolumenstrom ermitteln zu können, muss an den Sekundär-
pumpen mit Mischer zwingend die Funktion Wärmemengenerfassung mit
angeschlossenem Temperaturfühler im Sekundärvorlauf und Sekundär-
rücklauf aktiviert sein.
